Чӣ гуна ҷолиби таҳқирро ислоҳ кардан мумкин аст: Дастури пурра

Ҳамеша таҷҳизоти гидравликии худро ногаҳон тамошо кард? Ё фишори системаи обии обро пай бурд? Нӯҳ маротиба аз даҳ аст, ки гунаҳкор як дақиқи таҳқир аст, ки ба диққат ниёз дорад. Агар шумо сари худро харошед, ҳайрон мешавед, ки чӣ гуна хубтар кардани ин ҷузъҳои муҳимро нест кунед, шумо дар ҷои рост ҳастед.

Вилсилҳои идоракунии ҷараён ба монанди ҳаҷми қатраҳои моеъи моеъ мебошанд - онҳо аз қубурҳо чӣ гуна мегузарад. Ҳамон тавре ки назорати назорати саёҳати худро танзим мекунад, ба даст овардани ин клапанҳо, ки ба таври лозимӣ меғанганд, метавонанд фарқи байни амалиёти ҳамвор ва тақсимоти гарон дошта бошанд.

Новобаста аз он ки шумо масъалаҳои танзими клавиатураро дар системаҳои гидротикӣ бартараф мекунед, ин дастури пуррагӣ, ин дастури пурраи шумо ба шумо дар бораи ҳама гуна ҳама гуна танзимҳои идоракунии ҷараёни танзим ва муассир роҳ меравад.

Мундариҷа роҳнамо

01Расми идоракунии ҷараён чӣ гуна аст?
02Намудҳои қитъаҳои назорати ҷараён
03Стандартҳои саноат ва риояи санадӣ
04Воситаҳо ба шумо лозиманд
05Роҳнамои қадам ба қадам барои танзими
06Танзими намудҳои мушаххаси клапан
07Мушкилоти умумӣ ва роҳҳои
08Фаҳмиш
09Нигоҳубин ва таҷрибаи беҳтарин

Расми идоракунии ҷараён чӣ гуна аст?

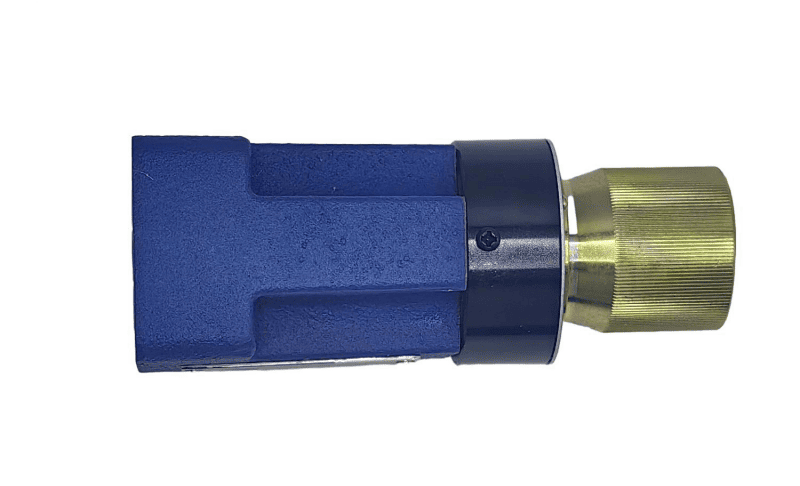

What Is a Flow Control Valve

Калонкунии идоракунии ҷараёни таҳқир дастгоҳест, ки чӣ қадар моеъро идора мекунад (моеъ ё газ) тавассути қубур ё система мегузарад. Дар бораи он ба мисли магет дар ошхонаи худ фикр кунед - шумо метавонед онро ба ҷараёни бештар ё камтар об диҳед. Аммо идоракунии идоракунии ҷараёни идоракунии ҷараён хеле дақиқ аст ва дар системаҳои саноатӣ, мошинҳо ва таҷҳизот истифода мешаванд.

Тибқи иттилои Ҷамъияти байналмилалии автоматизатсия (ISA) ҷузъҳои идоракунии ҷаримаҳо, ки ҳамчун унсурҳои назорати ниҳоӣ барои нигоҳ доштани кори дилхоҳ ба танзим даровардани меъёрҳои назорати моеъ мебошанд.^[1]

Чаро клапанҳои идоракунии об

Кӯмак дар нигоҳ доштани иҷрои пайваста

Суръати силиндрҳои гидротехникӣ ва моторҳоро назорат кунед
Пешгирии зарари система аз фишори аз ҳад зиёд
Энергияи барқро тавассути оптимизатсия кардани нархҳо сарфа кунед
Амалиёти ҳамворро аз техника таъмин кунед
Кӯмак дар нигоҳ доштани иҷрои пайваста

Вақте ки қитъаи идоракунии ҷараёни таҳқир дуруст танзим карда намешавад, шумо метавонед огоҳ кунед:

Таҷҳизоти давидан хеле зуд ё хеле суст
Маркин ё ҳаракатҳои ноҳамвор дар системаҳои гидравликӣ
. Ҷамъияти байналмилалии автоматизатсия.
Идоракунии CARRING ва пешгирии садо

Намудҳои қитъаҳои назорати ҷараён

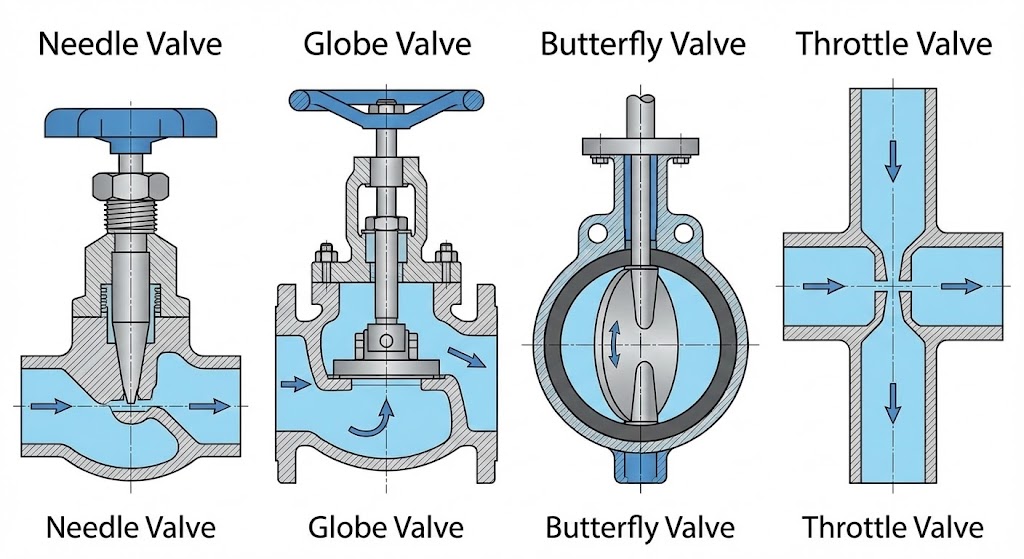

4 Types of Flow Control Valves Diagram

Пеш аз он ки мо ба ислоҳ дучор шавем, биёед ба намудҳои асосии рӯ ба рӯ шавем:

Вилсилҳои сӯзан
Инҳо аз сӯзанҳои ишора ба ҷараёни назорати кӯтоҳ истифода мебаранд. Онҳо барои назорати дақиқ хеле хубанд, аммо камшавии фишори бештарро эҷод мекунанд.
Беҳтарин барои: ҷараёни оддии танзим дар системаҳои хурд, сӯзишворӣ ё замимаҳои нозук.

Қитъаҳои болоӣ
Ин диске доранд, ки ба боло ва поён ҳаракат мекунад. Онҳо барои тамоюлҳо хубанд (назорати тадриҷии тадриҷан), вале метавонанд калонтар бошанд.
Беҳтарин барои: Системаҳои об, барномаҳои буғӣ ва ҳолатҳое, ки ба шумо имконияти хуби хомӯш кардан лозим аст.

Бабочка бабочка
Ин дискҳои гардишро барои ҷараёни назорат истифода мебаранд. Онҳо зуд кор мекунанд, аммо барои тасҳеҳҳои хуб камтар дақиқ муайян мекунанд.
Беҳтараш барои: Системаҳои калони қубурҳо, замимаҳои зуд-зуд ва системаҳо, ки ҷой маҳдуданд.

Вилсилҳои дроссел
Вилсилҳои оддӣ, ки тавассути кушодани танзимшаванда ҷараён доранд. Умумӣ дар системаҳои пневматикӣ (ҳаво).
Беҳтарин барои: Назорати асосии ҷараёни кор дар системаҳои ҳавоӣ ва мўњри оддии гидротцикӣ.

Вилвҳои фишурдашуда ва vs.

Ин як фарқияти муҳимест, ки ба он таъсир мерасонад, ки чӣ тавр шумо клапанатонро танзим мекунед:

Вилсилҳои ғайримуқаррарӣ

Чӣ гуна онҳо кор мекунанд:Ҳангоми тағир додани фишори система тағир меёбад
Тарафдор:Оддӣ, боэътимод ва хароҷот
ОмӯзҶараёнҳо аз тағъирёбии фишор фарқ мекунанд
Беҳтарин барои:Системаҳо бо фишори устувор

Вилсилҳои фишурдашуда

Чӣ гуна онҳо кор мекунанд:Ҷараёни доимиро ҳатто ҳангоми тағир додани фишор нигоҳ доред
Тарафдор:Иҷрои пайваста новобаста аз вариантҳои фишор
ОмӯзМураккабтар ва гаронтар
Беҳтарин барои:Системаҳо бо бори гуногун ё фишорҳо

Тадқиқот дар маҷалла чоп шудаастМошинҳоНишон медиҳад, ки истифодаи механизмҳои ҷуброни ҷуброни ҷуброни ҷубронпулӣ барои танзими табиатро ба таври худкор танзим карда мешавад, ба ин васила сатҳи пайдарпайро зери шароити сарбории саривақтӣ нигоҳ медорад.^[2]

Стандартҳои саноатӣ ва мувофиқат

Ҳангоми танзими қулфҳои идоракунии ҷараёни идоракунии ҷараёни идоракунии ҷараён муҳим аст, ки стандартҳои муқарраршудаи саноатиро муқаррар намоед. Созмонҳои ибтидоии стандартҳои стандартҳои стандартиро танзим мекунанд Таҳсил ва санҷишҳои Valamence инҳоянд:^{[3] [4]}

Стандартҳои ANSI / ISA:Ҷамъияти байналмилалии автоматизатсия стандартҳои стандартҳоро нашр мекунад, ки роҳнамои ҳамаҷонибаи тарроҳӣ, санҷиш ва иҷрои ҳамаҷонибаро фароҳам меорад. Стандартҳои асосӣ иборатанд аз:
- ANSI / ISA-75.01.01
- ANSI / ISA-75.05.01 (Стандармологияи назорат)
- ANSI / ISA-75.11.01 (Хусусиятҳои ҷараёнии хатарнок)
Стандартҳои ISO:Созмони байналмилалии стандартисозии стандартизатсия стандартҳои дар дусадалии эътирофшуда, ба монанди:
- ISO 5208 (санҷиши саноатҳои саноатӣ)
- Iso 6263 (сатҳи ҷубронпулӣ ҷуброншаванда)
- ISO 6403 (Вилсил назорати ҷараён ва усулҳои санҷиши фишор)
Стандартҳои API:Донишкадаи нафту оташи Амрико стандартҳоро ба барномаҳои нафту газ, аз ҷумла API 598 барои тартиби муайян ва тартиби санҷиш мутобиқ мекунад.

Ҳал: Санҷед, ки оё клапан барои дархости шумо дуруст маблағгузорӣ карда мешавад, қатраҳои фишорро коҳиш диҳед ё насб кунед

Воситаҳо ба шумо лозиманд

Пеш аз оғози ягон танзимоти клапан, ин воситаҳои муҳимро ҷамъ кунед:

Асбоб	Мащсад
Метр ҷарима	Тадбирҳои воқеии ҷараёни моеъ
Гаи фишор	Фишори низоми назораткунандагонро назорат мекунад
Калидҳои танзимшаванда	Тасҳеҳҳои клавиро месозад
Локнутҳо ё клипҳо	Танзимоти худро муҳофизат кунед
Таҷҳизоти бехатарӣ	Шуморо ҳангоми кор муҳофизат мекунад

СОЛАТИ БЕҲТАРИН: Ҳадафҳои муҳим

Ҳеҷ гоҳ қадамҳои бехатариро сар кунед! Кор бо системаҳои фишурда метавонад хатарнок бошад. Ин аст он чизе, ки шумо бояд чӣ кор кунед:

Пеш аз оғози шумо:

Системаро хомӯш кунед ва тамоми фишорро озод кунед
Интизор шавед, ки системаро хунук кунед, агар он гарм шавад
Айнакҳои бехатар ва дастпӯшак пӯшед
Дар ҳолати фавқулодда як каду дошта бошед
Дастури системаро барои дастурҳои мушаххаси бехатарӣ хонед

Тартиби қулфи / Tagout:

Қулфи манбаъҳои энергетикӣ барои пешгирии оғози тасодуфӣ
Санҷед, ки тамоми фишор озод карда мешавад
Ба дигар коргарон дар бораи корҳои нигоҳдорӣ хабар диҳед

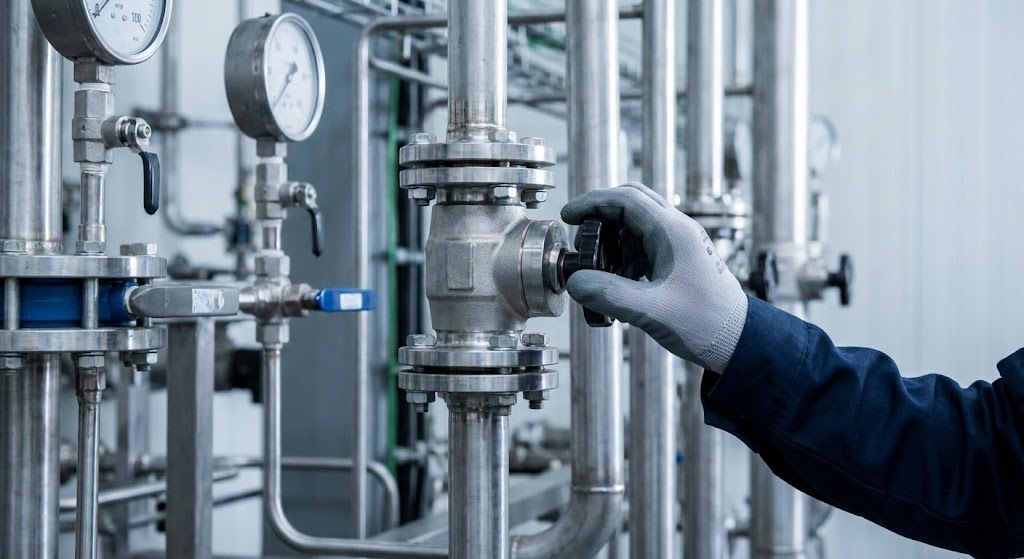

Роҳнамои қадам ба қадам ба танзими қадамҳои идоракунии ҷараёни назорат

Қадами 1: Ба тасҳеҳ тайёр кунед

Системаи бехатарро пас аз тартиби мувофиқ хомӯш кунед
Сатҳи ҷараёни мақсадноки худро аз мушаххасоти система муайян кунед
Мавқеи ҷории клапанро тафтиш кунед ва ҳар гуна танзимоти мавҷударо қайд кунед
Агар ҳоло ҳозир нашуда бошад, хисобҳои ҷараёни ва фишорро насб кунед

Қадами 2: Раванди асосии тасҳеҳ

Интизор шавед, ки системаро хунук кунед, агар он гарм шавад

Оҳиста-оҳиста ғилдиракчаи танзимро хомӯш кунед:
- Бинои соат (мустаҳкамкунӣ)= Давидан
- Муқобили ақрабаки (локалӣ)= Ҷараёни бештар
Танҳо 1/8 то 1/4 дар як вақт гузаред
Системаро пас аз ҳар як тасҳеҳи хурд санҷед

Эзоҳ: Ин самти стандартӣ барои аксари ҷараёни идоракунии қатъиян мебошад. Бо вуҷуди ин, ҳамеша бо ҳуҷҷатҳои мушаххаси клавиатураи худ тафтиш кунед, зеро баъзе қулфҳои махсус метавонанд қувваҳои мухталиф дошта бошанд.

Қадами 3: Назорат ва оҳанг

Системаро оташ диҳед ва тамошо кунед, ки хондани метр
Он чизеро муқоиса кунед, ки шумо мехоҳед чӣ мехоҳед - шумо ҳадафи худро мезанед?
Вақте ки лозим аст
Ба он фишангҳои фишор чашм нигоҳ доред, то дар доираи бехатар нигоҳ доред
Системаи як дақиқаро барои ҳалли ҳар як тасҳеҳот диҳед - шитоб накунед!

Тадқиқотҳои охир дар бораи назорати гидротуликии рақамӣ нишон медиҳанд, ки мӯҳлати дурусти ислоҳот барои тасҳеҳоти бардурӯғ дар байни тағиротҳо барои ба даст овардани ченакҳои дақиқи ҷараён ниёз дорад.^[5]

Қадами 4: Қулфи шумо дар танзимоти худ ва ҳуҷҷатгузорӣ

Пас аз он ки шумо ҷараёни комилро нохун ба даст меоред, вақти он расидааст, ки ин тасҳеҳро таъмин кунед.

Барои пешгирии танзим дар ғарбӣ коктутҳо ё клипҳо истифода баред
Ҳама чизро дар шароити муқаррарӣ санҷед - на танҳо бекор кунед
Танзимоти худро нависед - Ба ман бовар кунед, шумо дертар шукр мегӯед

Чӣ бояд сабт шавад:

Ҷойи ибтидоӣ (гардиш аз пӯшида)
Сатҳи ҷараёни ниҳоӣ ба даст омадааст
Фишори система ҳангоми истифода
Санаи тасҳеҳ
Ягон мушоҳидаҳои ғайриоддӣ

Танзими намудҳои мушаххаси клапан

Танзими сӯзанаки сӯзан

Венчатҳои сӯзанҳо ғамхории иловагӣ талаб мекунанд, зеро онҳо хеле ҳассосанд:

Калонаро пурра бо гардиши ақрабаки соат пӯшед, то даме ки STUG (озор надиҳед!)
Оҳиста-оҳиста бо наздик кардани ақрабаки
Тасвирҳои хеле хурдро созед - 1/8 гардиш ё камтар
Ментари ҷараёни континентро тавре ки дигар тағирот зуд рух медиҳад

Барои як нӯги:Агар шумо як ҷасади сӯзанҳои сӯзанро ислоҳ кунед, оғоз кунед, ба лоғар (сӯзишворӣ) оғоз кунед ва тадриҷан то амалиёти ҳамвор бештар илова кунед. Ин аз обхезӣ ва зарари эҳтимолӣ пешгирӣ мекунад.

Эзоҳ: Пас аз танзими ибтидоӣ, шумо метавонед бори дигар оҳангро боз кунед, пас аз он ки система дар зери сарбории пурраи пурраи пурраи пурраи пурраи пур аз система бошад. Ҳайрон нашавед, агар чизҳо дар давоми чанд соати фаъолияти аввалин каме кор кунанд.

Globe classing classing

Қулфаҳои глажо барои тасҳеҳот мебахшанд:

Клавиро пурра пӯшед
Як гардиши пурра ҳамчун нуқтаи ибтидоӣ кушоед
Тадриҷан то ба ҷараёни дилхоҳ бирасед

Инвадҳо ба тасҳеҳи калонтар аз қитъаҳои сӯзанҳо мутобиқанд.

Танзими ҷуброни фишурдашуда

Ин воҳидҳо ислоҳ кардан осонтаранд, зеро онҳо ҷараёни мувофиқро нигоҳ медоранд:

Кушодани механизми танзимкунӣ, агар он қулф дошта бошад
Гардиши танзимро гардонед.
Муҳим: Нишони клавро санҷед. Одатан, тухмона = давиши камтар, аммо баъзе истеҳсолкунандагон баръакс ҳастанд.
Ҷуброни ҷубронпулии дохилӣ Вариантҳои фишор ба таври худкор
Вақте ки шумо бо ҷараён қаноатманд ҳастед, танзимотро қулф кунед

Тавре ки дар таҳқиқоти системаи гидравликӣ қайд карда шуд, ҷубронпулии ҷубронпулӣ ба таври автоматикӣ ба таври худкор танзими тағирёбии фишори фишорро бо механизмҳои намӣ барои пешгирии шикор дар байни насос ва клапан нигоҳ медорад.^[6]

Танзими клапан

Инҳо диққати бештарро ба фишори система тақозо мекунанд:

Мониторинги ҳам дар давоми тасҳеҳот
Диаграммаҳои истеҳсолкунандаро барои танзими танзимоти танзимоти ҷориш истифода баред
Огоҳ бошед, ки тағироти фишор ба ҷараёни шумо таъсир хоҳад кард
Метавонад ба қонунгузорӣ ниёз дошта бошад, агар фишори система ҳангоми амалиёт фарқ кунад

Мушкилоти умумӣ ва роҳҳои

Проблема: Валро ба осонӣ танзим намекунад

Сабабҳои имконпазир: лой, зангзанӣ ё набудани молиданӣ
Ҳал: Тоза ва молидан механизми танзим

Мушкилот: ҷараён тағйир меёбад (масъалаи дурдаст)

Сабабҳои имконпазир: Танзими танзими возеҳ, ҷузъҳои фарсуда, тағироти фишори система
Ҳал: Ҳама қулфҳои дуктурутро дақиқ тафтиш кунед, дар сурати зарурӣ қисмҳои фарсуда иваз кунед, ба такмили қитъаҳои фишор барои системаҳои ноустувор

Дарки қулф дар қитъаҳои назорат

Сабабҳои имконпазир: Пайвастшавӣ, ҷориҷшаванда, равшанӣ
Ҳал: Санҷед, ки оё клапан барои дархости шумо дуруст маблағгузорӣ карда мешавад, қатраҳои фишорро коҳиш диҳед ё насб кунед

Проблема: Иштирок дар атрофи клапан

Сабабҳои имконпазир: мӯҳри фарсуда, мақоми вайроншудаи клавар
Ҳал: Маҳсулот ё тамоми ҷузъро иваз кунед, агар бадан вайрон шавад

Проблема: Ҷавоби суст ба тасҳеҳот

Сабабҳои имконпазир: Гузаришҳои часпидашуда, қисмҳои дохилии кӯҳна
Ҳал: Варианти тоза, ҷузъҳои фарсуда иваз кунед

Дарки қулф дар қитъаҳои назорат

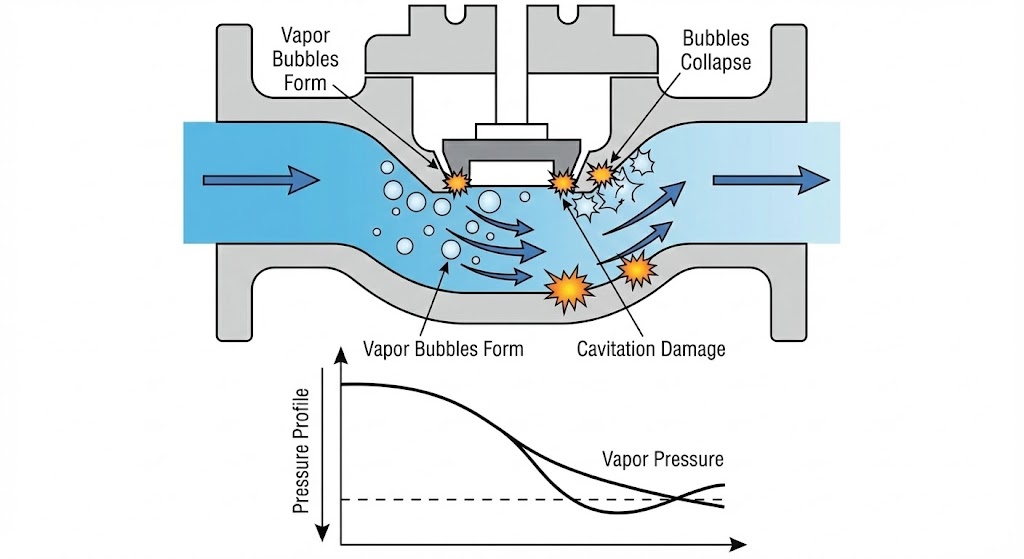

Cavitation in Control Valves

Тибқи таҳқиқот аз ҷониби Эверсон 4 таъсири ночизи манфӣ тавсиф карда мешавад: Сатҳи баланди садои 110 DB (аксар вақт аз 110 DB), зарари аз ҳад зиёд тавассути ишора ва бад шудани самаранокии ҷараён.^{Контролише време протока течности}Зараре, ки одатан ҳамчун ҷузъҳои валентӣ сатҳи ноҳамвор ва истинод дорад, пайдо мешавад.

Стратегияи пешгирӣ

Пешгирии шврезӣ барои дарозии Ливер муҳим аст. Коршиносони саноат якчанд равишро тавсия медиҳанд:^{[9] [10] [10]}

Нақшаи дурусти клапан:Боварӣ ҳосил кунед, ки клавиро барои дархост барои пешгирӣ кардани қатраҳои аз ҳад зиёд маҳдуд мекунад
Гузориши фишор:Дар силсилаҳо ё тарҳҳои сершумори сершуморро барои тақсим кардани фишор оҳиста-оҳиста истифода баред
Меъёрии зиддифавӣ:Насб кардани тримҳои махсус бо роҳҳои сершумор, ки коэффисиенти кунуниро зиёд мекунанд (XFZ)
Тарҳи система:Дар баландиҳои поёнӣ ё минтақаҳои сардтар барои зиёд кардани фишори поёнӣ
Интихоби мавод:Вақте ки қитъаи идоракунии ҷараёни таҳқир дуруст танзим карда намешавад, шумо метавонед огоҳ кунед:

Комиссияи байналмилалии электротехникӣ IEC 60534-8-4 Усулҳои муфассалро барои пешбинишудаи насли қавӣ барои насли ниҳоии насли пешбинишудаи насли пешбинишудаи насли пешбинишудаи ниятҳои муваққатӣ дарвақт пешниҳод мекунад.^[11]

Омилҳое, ки ба нишондиҳандаҳои Valve таъсир мерасонанд

Фаҳмидани ин омилҳо ба шумо барои беҳтар кардани ислоҳи беҳтар кӯмак мекунанд:

Хусусиятҳои моеъ:Моеъҳои ғафс (часпакҳои баланд) аз моеъҳои лоғар сусттар мешаванд; Тағйироти ҳарорат ба ғафсии моеъ таъсир мерасонад; моеъҳои аслӣ метавонанд маводи махсуси клапанро талаб кунанд.
Тадқиқот нишон медиҳад, ки параметрҳои кламерҳо ба монанди диаметри асосӣ, сахтгирии баҳор ва диаметри диаметри чашмро ба таври назаррас таъсир мерасонад.^[12]
Тарҳи система:Андозаи қубур ва тарҳе ба тарки фишор таъсир мерасонад; Ниёзҳои дурусти клапан барои назорати хуб хеле муҳим аст; Дастгирӣ ва ҳамоҳангсозии фишори механикӣ пешгирӣ кунед.
Шартҳои амалиётӣ:Тағйирёбии фишор бештар ба ванаҳои ғайримуқаррарӣ таъсир мерасонад; Ҳарорати ҳарорат метавонад ҷузъҳои валентӣ зарар расонад; ифлосшавӣ дар моеъ метавонад гузарвожаи клои Клемаро дошта бошад.

Маслиҳатҳо барои иҷрои оптималӣ

Гардиши танзимро гардонед.

Вилвер ва минтақаи атрофро тоза кунед
Ҳангоми санҷишҳои муқаррарӣ ихроҷ кунед
Аз рӯи тавсияҳои истеҳсолкунанда қисмҳои ҳаракатдиҳиро ба даст оред
Филтрҳоро иваз кунед, то моеъро тоза кунед
Ҳамасозии танзимоти пайкаратиро ҳар сол ё тавре муайян кунед

Аломатҳои клуби худро нишон медиҳанд:

Мушкилӣ дар бораи ислоҳ
Сатҳи ҷараёни номувофиқ
Садои ғайриоддӣ ҳангоми истифода
Ихроҷҳои намоён ё зангзананда
Рафтори системаи хаттӣ

Сенарияҳои аризаи воқеӣ

Таҷҳизоти истеҳсолӣ
Масъала:Қурби гидравликии CNC-и шумо номувофиқ аст, ки боиси марра бад аст
Ҳалли:Барои нигоҳ доштани суръати устувор, беҳтар кардани сифати маҳсулот ва нуқтаи назари маҳсулот танзимкунии ҷараёнро танзим кунед

Системаҳои HVAC
Масъала:Баъзе ҳуҷраҳо хеле гарм ҳастанд, дар ҳоле ки дигарон ях карда мешаванд
Ҳалли:Тарозуни об дар доираи шабакаҳои гармидиҳӣ / хунуккунӣ тавассути танзимоти минтақаи танзими минтақаи танзими минтақаи танзимкунанда

Integración y redes del sistema de control
Масъала:Ҷунбиши ERIKY ё амалиёти суст ба ҳосилнокӣ таъсир мерасонад
Ҳалли:Нафаскунии оҳангсоз барои ба даст овардани суръати ҳамвор, пайваста, ки ба талаботи раванди шумо мувофиқат мекунад

	Кай ба касби касбӣ занг мезанад:
Дар ҳоле ки бисёр тасҳеҳоти клавиатура метавонанд ба касбӣ муроҷиат кунанд, вақте ки ҷузъи системаи хавфноки амниятро надошта бошед, системаҳо ҳангоми танзими тағйироти мувофиқ истифода мешаванд ё шумо бо мушкилоти ғайричашмдошт дучор меоянд.

Хулоса

Танзими қулфҳои идоракунии ҷараёни танзим ба таври дуруст маҳоратест, ки бо амалия беҳтар мешавад. Бо тасҳеҳоти хурд оғоз кунед, авлавиятро афзалият диҳед ва ба раванд шитоб накунед. Дар хотир доред, ки ҳар як системаи гуногун аст, бинобар ин чӣ корҳо барои як барнома ба дигараш тағир додан лозим аст.

Ин роҳнаморо барои истинод нигоҳ доред ва аз дастури худ шарм надоред ё дар тамос шавед, вақте ки шумо ба ягон тартиби боварӣ надоред. Танзими дурусти клапанаи дуруст ин сармоягузорӣ ба эътимоднокии системаи шумо ва самаранокии системаи шумо мебошад.
