Вақте ки силиндраи пневматикӣ хеле зуд ҳаракат мекунад ё бо ҳаракати чӯб-лағзиш мубориза мебарад, ҳалли маъмулан дар интихоби дурусти клапани назорати ҷараёни ҷараён аст. Клапани назорати ҷараёни пневматикӣ ҷараёни фишурдашудаи ҳаворо барои назорати суръати фаъолкунанда танзим мекунад ва онро барои ҳама гуна системаи автоматие, ки вақти дақиқи ҳаракатро талаб мекунад, муҳим месозад. Баръакси ҳамтоёни гидравликии худ, ин клапанҳо бояд динамикаи моеъи фишурдашавандаро идора кунанд, ки дар он коэффитсиентҳои фишор ва шароити ҷараёни садо ба таври куллӣ хусусиятҳои назоратро тағир медиҳанд.

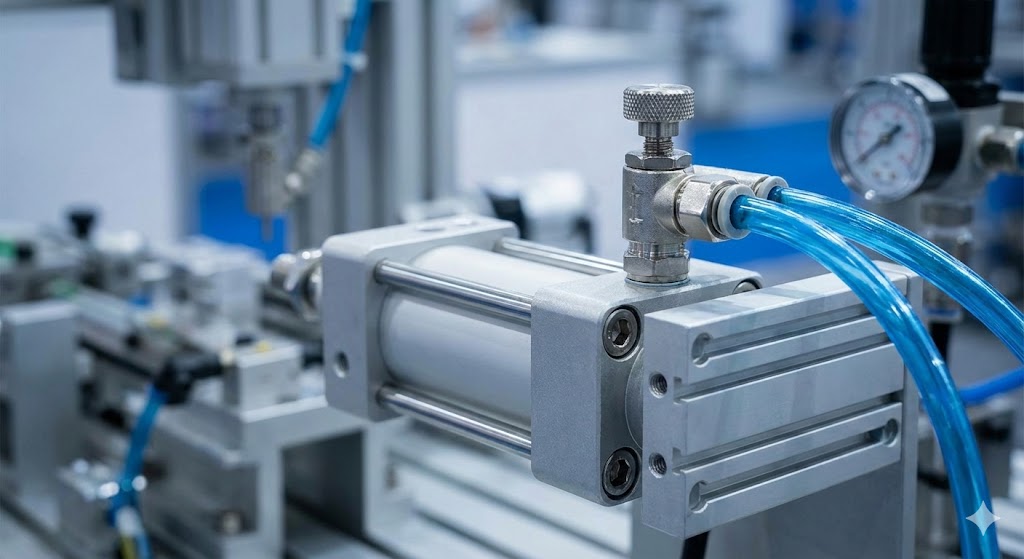

Чӣ тавр клапанҳои назорати ҷараёни пневматикӣ кор мекунанд
Функсияи асосӣ эҷоди маҳдудияти тағирёбанда дар роҳи ҳаворо дар бар мегирад. Вақте ки ҳавои фишурда аз сӯрохи танг мегузарад, энергияи фишор ба энергияи кинетикӣ мубаддал мешавад ва пастшавии фишорро ба вуҷуд меорад, ки суръати ҷараёни поёнро коҳиш медиҳад. Аммо ҳавои фишурда нисбат ба моеъҳои фишурнашаванда ба таври дигар рафтор мекунад ва мураккабиро ба вуҷуд меорад, ки ба устувории назорат таъсир мерасонанд.
Вақте ки ҳаво тавассути маҳдудият мегузарад, муносибати байни фишори болооб ($P_1$) ва фишори поёноб ($P_2$) режими ҷараёнро муайян мекунад. Ҳангоми паст шудани фишори мӯътадил, ҷараён мутаносибан бо фарқияти фишор зиёд мешавад. Аммо, вақте ки таносуби фишор $P_2/P_1$ аз арзиши критикӣ паст мешавад (одатан тақрибан 0,528 барои ҳаво), суръати ҷараён дар гулӯ ба суръати садои маҳаллӣ мерасад. Ин ҳолат, ки ҷараёни пахшшуда ё ҷараёни садо номида мешавад, маҳдудияти асосиро ифода мекунад.
Дар ҷараёни пахшшуда, минбаъд коҳиш додани фишори поёноб дигар суръати ҷараёни оммаро зиёд намекунад. Ҷараён бо суръати садо тавассути ин андозаи сӯрохи ба таври муассир "максаднок" шудааст. Ин падидаи физикӣ устувории хосро дар системаҳои пневматикӣ таъмин мекунад.
Стандарти рейтинги ҷараёни ISO 6358Арзишҳои анъанавии гидравликии Cv барои барномаҳои пневматикӣ кӯтоҳанд, зеро онҳо ба ҷараёни фишурданашавандаи об асос ёфтаанд. Стандарти ISO 6358 инро бо ду параметр ҳал мекунад:
- Ноқили садо (C):Иқтидори максималии ҷараён дар шароити нафаскашӣ, ки бо dm³/(s·bar) ифода шудааст.
- Таносуби фишори критикӣ (b):Нуқтаи гузариш байни ҷараёни субсоникӣ ва садоӣ (одатан 0,2 то 0,5).
Муодилаҳои ҷараён дар асоси ин параметрҳо инҳоянд:
Барои ҷараёни пахшшуда вақте $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Барои ҷараёни субсоникӣ вақте $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \чап(\frac{\frac{P_2}{P_1} - b}{1 - b}\рост)^2} $$Дар куҷо $K_t$ омили ислоҳи ҳарорат аст.
Сохтмони дохилӣ ва ҷузъҳо

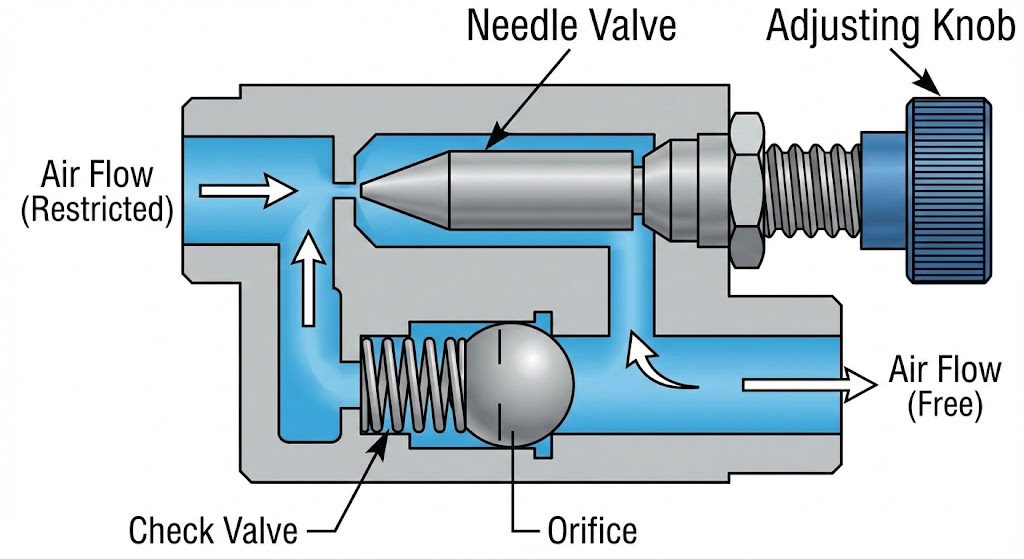

Назоратчии маъмулии суръат ду вазифаро дар як бадани паймон муттаҳид мекунад: вентилятсия ва клапани тафтиши самт.
Маводҳои бадани клапан:Интихоб аз муҳити зист вобаста аст. Биринҷӣ бо никелпӯшӣ ниёзҳои умумии заводро таъмин мекунад, дар ҳоле ки алюминийи анодшуда вазнро коҳиш медиҳад. Пӯлоди зангногир (304/316) барои минтақаҳои шустан муҳим аст ва пластикаи муҳандисӣ (PBT) ҳалли сабуки камхарҷро пешниҳод мекунад.
Тарҳрезии клапани сӯзан:Тарҳҳои баландсифат барои назорати дақиқ дар диапазони 10-50 мм / с риштаҳои ҷаримавиро (10-15 гардиш) истифода мебаранд. Кунҷи конус ба каҷи хос таъсир мерасонад - конусҳои хатӣ тағйироти мутаносибро таъмин мекунанд, дар ҳоле ки конусҳои баробар дар кушодагии паст назорати дақиқтарро пешниҳод мекунанд.
Конфигуратсияи клапани тафтиш:Клапани чеки маҷмӯӣ имкон медиҳад, ки ҷараёни озод ба баръакс. Намудҳои мӯҳри лабҳо паймонанд, аммо дар фишори паст метавонанд берун раванд; намудҳои тӯб ё попет қатъи сахттарро таъмин мекунанд, аммо фазои бештарро талаб мекунанд.
Метр-Дар против Стратегияи назорати Метр-Out
Мавқеи насбкунӣ асосан ба рафтори система таъсир мерасонад. Ин тафовут нисбат ба дигар ҷанбаҳои назорати ҷараёни пневматикӣ мушкилоти бештари саҳроро ба вуҷуд меорад.
Назорати ҳисобкунак (маҳдудияти ихроҷ)Дар ин конфигуратсия, клапани чек имкон медиҳад, ки ҷараёни озод ба силиндр ворид шавад, дар ҳоле ки сӯзан ҳавои ихроҷшударо аз камераи муқобил маҳдуд мекунад. Принсипи кор болишти фишорро эҷод мекунад. Вақте ки поршен ҳаракат мекунад, ҳавои ихроҷшуда фишори бозгашт ба вуҷуд меорад, сахтиро беҳтар мекунад ва лағзишро пешгирӣ мекунад.
Назорати ҳисобкунак (маҳдудияти таъминот)Дар ин ҷо сӯзан ҳавои воридшударо маҳдуд мекунад, дар ҳоле ки вентилятсияи ихроҷ озодона мебарояд. Ин аксар вақт ба ҳаракати ноустувор ("ҷурк") оварда мерасонад, зеро фишори камераи таъминот ҳангоми зиёд шудани ҳаҷм коҳиш меёбад ва боиси он мегардад, ки поршен то барқарор шудани фишор аз кор мемонад.
"Агар шубҳа дошта бошед, ҳисоб кунед." Метр-берун интихоби пешфарз барои силиндрҳои дукарата аст. Метр бояд танҳо барои силиндрҳои яктаъсир (баргашти баҳор) ё барномаҳои мушаххаси нармӣ ҷудо карда шавад.
| Хусусият | Ҳисобкунак (баромад) | Метр-дар (таъмин) |
|---|---|---|
| Ҳамвор будани ҳаракат | Аъло (пешгирии лағжишро пешгирӣ мекунад) | Камбағал (моил ба ҷунбиш) |
| Коркарди бор | Бартарафсозии хуб барои бори аз ҳад зиёд | Хавфи гурехтан бо бори вазнин |
| Устувории суръат | Баланд (таъсири болишт) | Тағйирёбанда (вобаста ба таъминот) |
| Барномаҳои беҳтарин | Цилиндрҳои дуҷониба | Цилиндрҳои яккарата |
Раванди интихоб ва андозагирии клапан
Андозаи дуруст аз клапанҳои камҳаҷм, ки қувваи фаъолкунандаро маҳдуд мекунанд ва клапанҳои калонҳаҷм, ки ҳалли назорати суръатро қурбон мекунанд, пешгирӣ мекунад.
Бо ҳисоб кардани ҷараёни зарурӣ дар асоси мушаххасоти силиндр оғоз кунед:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Дар куҷо $A$ майдони поршен (см²), $L$ дарозии зарба (см) ва $t$ вақти зарба (сония) мебошад.
Пастшавии фишор:Пастшавии фишорро дар клапан то 0,5-1,0 бар дар ҷараёни номиналӣ маҳдуд кунед. Қатраҳои баландтари энергияи партов; қатраҳои хеле паст нишон медиҳанд, ки клапани калонҳаҷм бо ҳалли суст.
Насбкунӣ ва ҳалли мушкилот
Клапани назорати ҷараёнро то ҳадди имкон ба бандари силиндр наздик кунед. Давраи тӯлонии қубурҳо ҳаҷми фишурдашавандаро эҷод мекунад, ки ҳамчун пружинаи ҳавоӣ амал мекунад ва аксуламали таҳқиромез аст.
Танзими ибтидоӣ:Бо сӯзан 3-4 гардиш кушода оғоз кунед. Агар лағжиш ба амал ояд, назорати ҳисобкунакро тафтиш кунед. Агар ҳаракат хеле зуд бошад, оҳиста-оҳиста бо афзоиши чоряки гардиш пӯшед.
| Аломат | Сабаби эҳтимолӣ | Ҳалли |
|---|---|---|
| Ҳаракати ҷаззоб (лағзиш) | Назорати ҳисобкунак дар силиндраи дукарата | Барои ҳисобкунӣ аз нав танзим кунед |
| Суръат дар нимаи инсулт тағир меёбад | Тағйирёбии фишори таъминот | Танзимгари махсусро насб кунед |
| Назорати суръат нест | Олудашавӣ ё сӯзани шикаста | Филтрро тафтиш кунед; клапанро иваз кунед |
| Силиндр пас аз истод | Ихроҷи дохилии клапанро тафтиш кунед | Клапанро иваз кунед; ифлосшавиро тафтиш кунед |
Нигоҳдорӣ ва мӯҳлати хидмат
Клапанҳои назорати ҷараёни пневматикӣ ҳамчун ҷузъҳои нигоҳдории паст мувофиқанд, аммо санҷиши мунтазам аз хатогиҳои ғайричашмдошт пешгирӣ мекунад.
Дар шароити муқаррарии саноатӣ бо ҳавои дуруст филтршуда (ҳадди ақал 40 микрон), клапанҳои сифатӣ интиқол медиҳанд5-10 солмӯҳлати хидмат.
Омилҳои коҳиши ҳаёт:
- Таъмини ҳавои олудашуда (мӯҳлати мӯҳрро ду баробар коҳиш медиҳад)
- Ҳарорати аз ҳад зиёд аз меъёрҳои мӯҳр
- Танзими хашмгин, ки боиси фарсудашавии ришта мешавад
- Таъсири кимиёвӣ (аз пӯлоди зангногир/FKM талаб мекунад)
Вақте ки системаҳои саноатӣ таҳаввул мекунанд, назорати ҷараёни пневматикӣ тавассути ворид кардани сенсорҳо ва пайвасти шабака мутобиқ мешавад. Дар ҳоле ки фаъолкунакҳои электрикии пайдошаванда дақиқ пешниҳод мекунанд, пневматика барои барномаҳои баландсуръат, зарбаи кӯтоҳ, муҳити тарканда ва муҳитҳои шустан бартарӣ боқӣ мемонад, ки дар он ҷо таҳаммулпазирии пурқуввати изофабор талаб карда мешавад.
