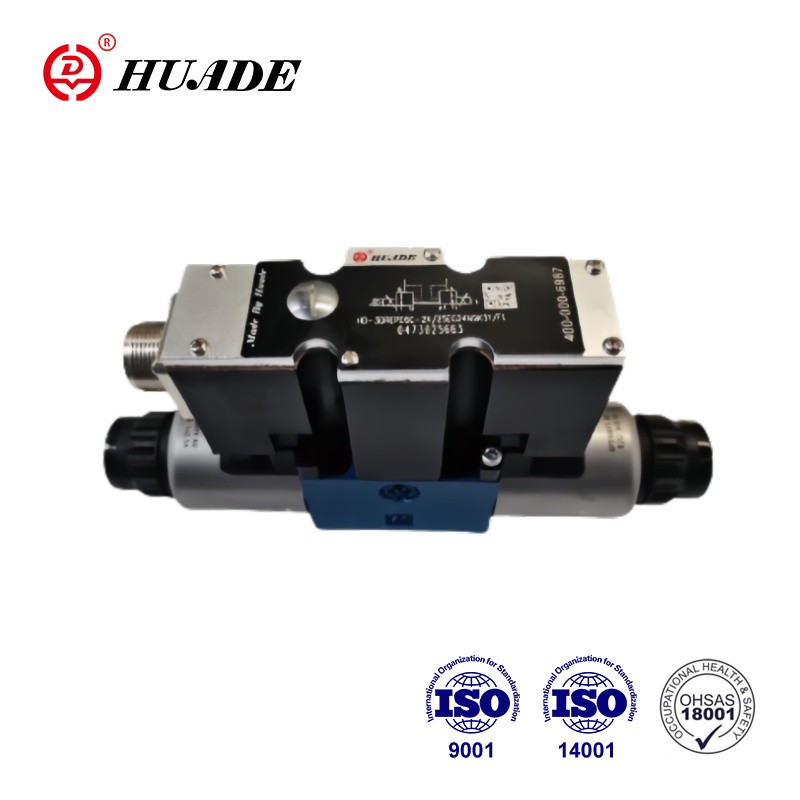

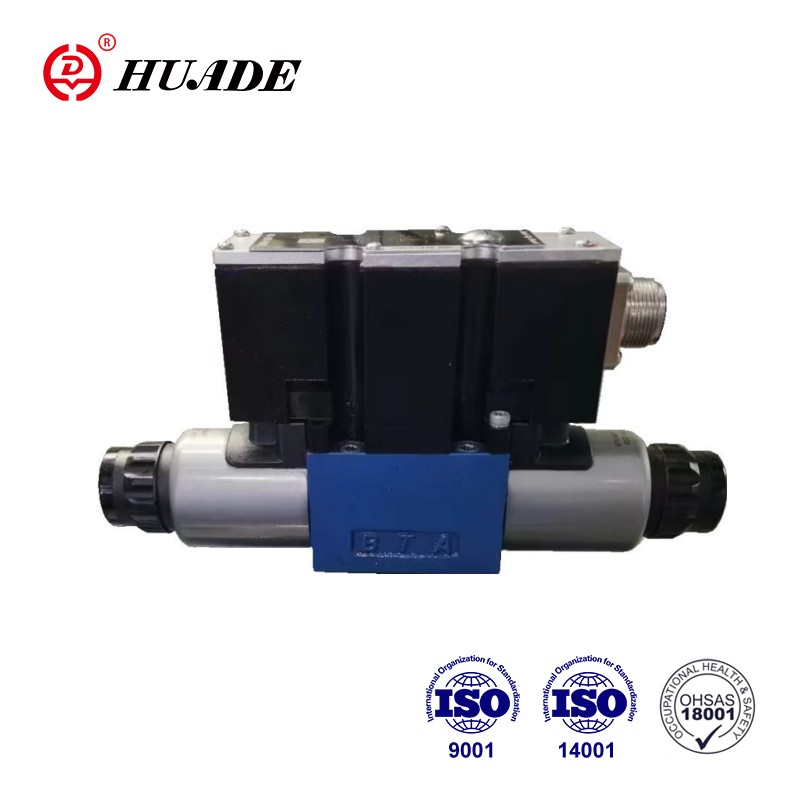

Клапани 3-ҷонибаи пасткунандаи фишори навъи 3DREP6-2X... мустақиман тавассути электромагнитҳои мутаносиб фаъол карда мешавад. Онҳо сигнали вуруди барқро ба сигнали баромади мутаносиби фишор табдил медиҳанд. Соленоидҳои мутаносиб электромагнитҳои танзимшавандаи пинҳои доимии доимӣ бо риштаи марказӣ ва ғалтаки ҷудошаванда мебошанд. Соленоидҳо ихтиёрӣ тавассути электроникаи идоракунии беруна (навъи 3DREP-2X) ё тавассути электроникаи ҳамгирошудаи назорат (навъи 3DREPE-2X) идора карда мешаванд.
| Гидравликӣ | |||
| Навъи клапан | HD-3DREP | HD-3DREPE | |
| Диапазони фишори корӣ МПа | Порт П | 2 то 10 барои марҳилаи фишор 1.6 | |
| 3 то 10 барои марҳилаи фишор 2,5 | |||
| 5 то 10 барои марҳилаи фишор 4,5 | |||
| Порт Т | 0 ба 3 | ||
| Максимум ҷараёни л/дақ | 15(△p=5МПа) | ||
| Навъи филтр (мкм) | ≤20 (беҳтараш≤10) | ||
| Гистерезис (%) | ≤5 | ||
| Дақиқии такрорӣ (%) | ≤1 | ||
| Ҳассосияти посух (%) | ≤0,5 | ||
| Моеъи фишор | Равғани минералӣ ё эфири фосфат | ||
| Диапазони часпаки мм2/с | 20 ~ 380 | ||
| Диапазони ҳарорати моеъи фишор (℃) | -20~+80 | ||
| Вазн (Кг) | 2 | 2.2 | |
| Электрикӣ | |||
| Маълумоти электрикӣ, электромагнитҳо | |||
| Навъи клапан | HD-3DREP | HD-3DREPE | |
| Навъи шиддат | DC | DC | |
| Шиддати номиналӣ (V) | 24 | ||
| Макс.ҷараён (A) | 1.5 | 2.5 | |
| Муқовимати кати электромагнитӣ (Ω) | Арзиши сард дар 20 ℃ | 4.8 | 2 |
| Арзиши макс.гарм | 7.2 | 3 | |
| Вазифа (%) | 100 | ||
| Ҳарорати чарх ℃ | то 150 | ||
| Муҳофизат | IP65 | ||
| Электротехника, электроникаи идоракунй | |||
| Баландкунанда | HD-VT-VSPA2-50-1X/T1 (Бо вақти 1 рампа) | электроникаи идоракунии интегралй | |
| HD-VT-VSPA2-50-1X/T5 (Бо 5 рампа) | |||
| Шиддати таъминот | Шиддати номиналии VDC | 24 | |
| Арзиши маҳдуди V | 19 | ||
| Арзиши болоии маҳдуд V | 35 | ||
| истеъмоли ҷорӣ | Имкон А | 1.8 | |
| Ҷараёни импулси А | 4 | ||
Вижагиҳо:
▶ Клапанҳои мутаносиби мустақим идорашаванда барои назорати фишор ва самти ҷараён
▶Тавассути электромагнитҳои мутаносиб бо риштаи марказӣ ва чархаи ҷудошаванда фаъол карда мешавад
▶Тағйир додани дастӣ, ихтиёрӣ
▶Спули идоракунандаи баҳорӣ
▶Намуди HD-3DREPE бо электроникаи ҳамгирошуда, интерфейси A1
▶Электроникаи идоракунии беруна барои намуди HD-3DREP:
▶Намуди пурқувваткунандаи аналогӣ HD-VT-VSPA2-50-1X/...дар формати Eurocard
▶Намуди пурқувваткунандаи рақамӣ HD-VT-VSPD-1-1X/. ..дар формати Eurocard
▶Гӯшкунаки барқии навъи HD-VT-11118 тарҳи модулӣ
▶ Клапан ва электроникаи назорати мутаносиб аз як манбаъ
Ариза:
Клапани пасткунандаи фишори мутаносиби 3DREP6-2X дар идоракунии автоматии системаҳои гидравликӣ дар соҳаҳои гуногун, аз қабили асбобҳои мошинсозӣ, саноати сабук, металлургия ва ғайра васеъ истифода мешавад.
Клапан асосан аз инҳо иборат аст: электромагнитҳо (5 ва 6), корпус (1), спули идоракунӣ (2) бо спулҳои ченкунии фишор (3 ва 4) ва электроникаи интегралии клапан (7).
Вақте ки электромагнитҳо (5 ва 6) аз барқ холӣ карда шудаанд, спули идоракунӣ (2) тавассути пружинаҳои фишурдашуда дар мавқеи марказӣ нигоҳ дошта мешавад. Спули идоракунӣ (2) ҳангоми фаъол кардани яке аз электромагнитҳо бевосита ба кор медарояд.
масалан. тавассути барқгиранда электромагнит (5): спули ченкунии фишор (3) ва спули идоракунӣ (2) мутаносибан ба сигнали вуруди барқ ба тарафи рост ҳаракат мекунанд. Пайвастшавӣ аз P ба B ва A ба T тавассути буришҳои шакли сӯрохӣ бо хусусиятҳои прогрессивии ҷараёни ҷараён аст.
Хомӯш кардани электромагнит (5): спули идоракунӣ (2) тавассути пружинаҳои фишурдашуда ба мавқеи марказӣ баргардонида мешавад. Дар мавқеъи мобайнӣ пайвастҳои A ва B ба T кушода мешаванд, бинобар ин моеъи фишор метавонад озодона ба зарф ҷорӣ шавад. Дасти ихтиёрӣ бекор мекунад (9 ё 10), имкон медиҳад, ки чархаи идоракуниро (2) бидуни барқгиранда ба электромагнит интиқол диҳед.
Функсияи ин версияи клапани мавқеъи 2 асосан бо клапан бо мавқеъи 3 ивазшаванда яксон аст.
Аммо, клапанҳои 2 мавқеъ танҳо бо электромагнитҳои 5 ё 6 насб карда шудаанд. Ба ҷои электромагнити дуюм сими (11) насб карда шудааст.
Аломатҳои таносуби клапани пасткунандаи фишори мутаносиб 3DREP6-2X
