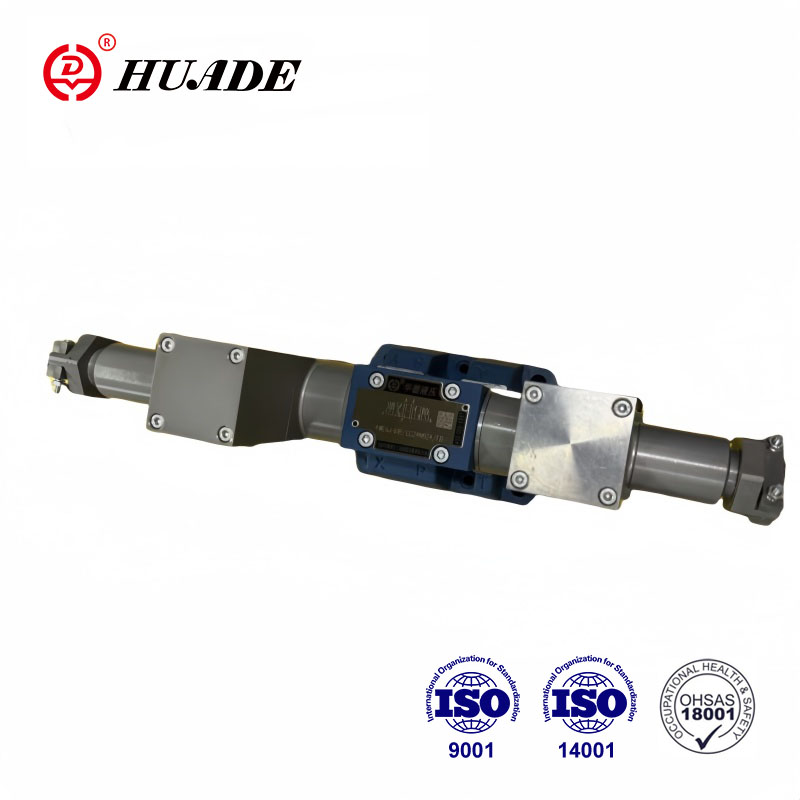

Клапанҳои гидравликии ба таркиш тобовар Huade технологияи махсуси тарҳрезӣ ва истеҳсолиро бо истифода аз маводи баландсифати ба зангзанӣ тобовар қабул мекунад. Силсилаи вентилятори ба таркиш тобовар WE10 дар ҷойҳои дорои хатари таркиш ба монанди саноати кӯҳӣ, ангишт ва кимиё васеъ истифода мешавад. Huade бренди боэътимоди миллӣ дар Чин аст. Фабрика технологияи пешкадами истехсолот ва тачхизоти озмоишй дорад ва ба сифати махсулот диккати калон медихад.
| Маълумоти техникӣ | ||
| Ҷойгиркунии мавқеи | Ихтиёрӣ | |
| Диапазони ҳарорати муҳити зист (℃) | -30 то +50 (мӯҳри NBR) | |
| -20 то +50 (мӯҳри FKM) | ||
| Вазн | Соленоиди ягона (кг) | 5.9 |
| Соленоидҳои дукарата (кг) | 8.9 | |
| Фишори ҳадди аксар | Порт P, A, B (бар) | 350 |
| Порт T (бар) | 210 | |
| ҳангоме ки фишори корӣ аз арзиши иҷозат зиёд мешавад, аломати spool A ва B бояд бандари T-ро барои дренаж созанд | ||
| Макс. суръати ҷараёни (л/дақ) | 120 | |
| Қисмати ҷараён (гузариши мавқеъи нейтралӣ) | Версияи V (мм2) | 11(A/B →T);10.3(P →A/B) |
| Версияи W (мм2) | 2,5 (A/B→T) | |
| Версияи Q (мм2) | 5,5(A/B →T) | |
| Моеъ | Равғани маъданӣ барои мӯҳри NBR ва FKM мувофиқ аст | |
| Эфири фосфат барои мӯҳри FKM | ||
| Диапазони ҳарорати моеъ (℃) | -30 то +80 (мӯҳри NBR) | |
| -20 то +80 (мӯҳри FKM) | ||
| Диапазони часпаки мм2/с | 2,8 ба 500 | |
| Дараҷаи ифлосшавӣ | Дараҷаи ҳадди ниҳоии ифлосшавии моеъ: Синфи 9. NAS 1638 ё 20/18/15, ISO4406 | |
| Маълумоти электрикӣ | ||
| Навъи шиддат | DC | |
| Шиддати дастрас (V) | 12, 24, 36, 110 | |
| Таҳаммулпазирии шиддат (шиддати номиналӣ) % | -15 то +10 | |
| Истеъмоли қувваи барқ (Вт) | 35 | |
| Давраи вазифа | Давомнок | |
| Мутобиқати вақти ивазшуда бо ISO 6403 | ДАРОМАД (мс) | 45 ба 60 |
| ХОМӮШ (мс) | 20 то 30 | |
| Басомади ивазшуда (вақт/с) | Ба 15000 | |
| Синфи муҳофизат мувофиқи DIN 40050 | IP65 | |
| Макс. Ҳарорати катҳо (℃) | +150 | |
Вижагиҳо:
▶Хамчун стандарт клапани слайди самти ба таркиш тобовар навъи мустақим истифода мешавад
▶DIN24 340 A навъи дар сатҳи васлкунӣ ISO 4401
▶Соленоиди муҳофизат аз таркиши доимии навъи тар
▶90° соленоиди муҳофизаткунандаи таркиш
▶Камераи фишурдашаванда ҳангоми иваз кардани катон набояд кушода шавад
Ариза:
Клапани аз таркиш тобовар навъи WE як клапани самти электромагнитҳои муҳофизати таркиш мебошад, ки барои назорати оғоз, қатъ ва ҷараёни ҷараёни моеъи нафт истифода мешавад.
Клапанҳои идоракунии самт аз корпус (1), як ё ду электромагнит (2), спули идоракунӣ (3) ва як ё ду пружаи бозгашт (4) иборатанд. Дар ҳолати аз қувваи барқ хосташуда спули идоракунӣ (3) ба воситаи пружинаҳои бозгашт (4) дар ҳолати бетараф ё ибтидоӣ нигоҳ дошта мешавад (ба истиснои чархҳои импулс). Спули идоракунӣ (3) тавассути электромагнитҳои тар (2) ба кор андохта мешавад.
Барои кафолат додани кори қаноатбахш бояд ғамхорӣ кард, ки камераи фишори электромагнитӣ бо равған пур карда шавад.
Спули идоракунӣ (3) тавассути соленоид (2) ва чӯбчаи тела (5) ба ҳолати пешбинишуда интиқол дода мешавад ва
ин ҷараёни озодро аз Р ба А ва В ба Т ё Р ба В ва А ба Т медиҳад.
Вақте ки электромагнитҳои муҳофизат аз таркиш (2) хомӯш карда мешавад, элементи клапани идоракунӣ (3) тела дода мешавад
ба ҳолати аввала тавассути пружинаи барқароркунӣ (4).
Сохтори клапани Solenoid-и таркиш WE10
Рамзҳо
