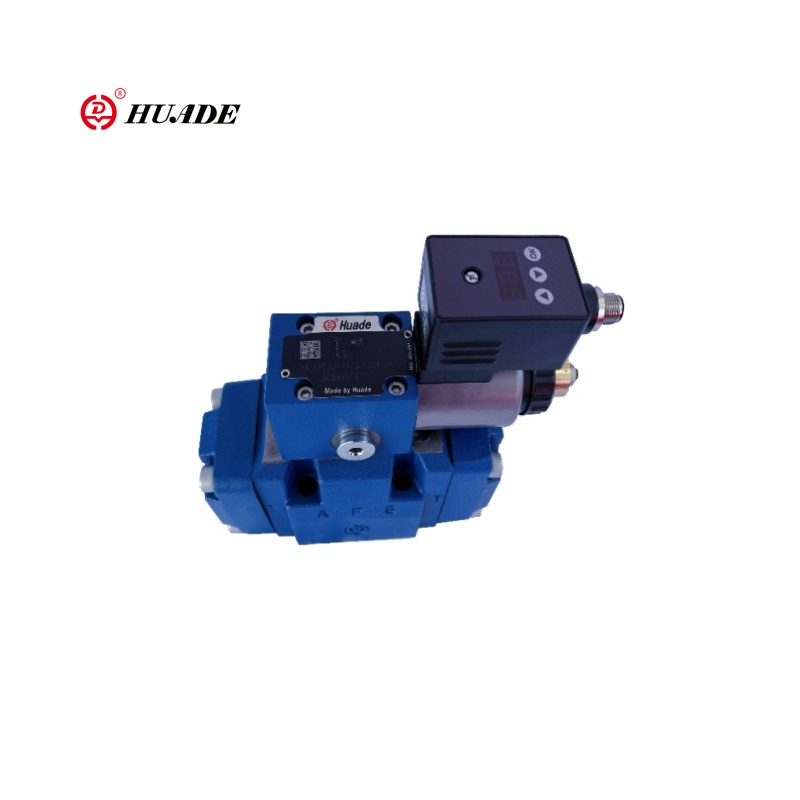

Фишори мутаносиб коҳишёбии 3DREINT-7X

Истифодаи дуҷониба - фишори муосир 31x модели такмилёфта ё тағирёфтаи силсилаи силсилаи 3dre мебошад, ки дақиқии баландтари назорат ё вазифаҳои иловагӣ (ба монанди модули идоракунандаи электронии электронӣ). Вазифаи асосии ин клапанаи мутаносиб танзимоти фишори радиатсияро мутаносибан ба воситаи сигналҳои барқӣ танзим ва бор кардани назорати фишор ва борфиребӣ тавассути системаҳои гидротикӣ, ки танзими динамикӣ ва баландсифатро талаб мекунад, ки танзими динамикӣ ва баландсифатро талаб мекунад.

Параметрҳои фишори мутаносиб коҳиш ёфтани клапан 3dre-7x

Параметри маҳсулоти мутаносиби фишори мутаносиб коҳиш ёфтани Valve 3Dripe-7X

Вижагиҳо:

▶ Варианти 3-

▶ амалиёт тавассути solenimoid мутаносиб бо Coil Rotation

▶ барои васлкунии

▶ Барои тасвири ISO 4401

▶ Маҳдудияти кам кардани фишор, ихтиёрӣ

Ands ва электроникаи назорат аз як манбаи ягона

▶ Интегратсияҳои муттаҳидшуда (ОБЭ) (Википедиа)

- каме таҳаммулпазирии истеҳсоли қувваи барқии арзиши фармон

▶ Электроникаи берунӣ (Намоиши HD-3Dre (M)

▶ Катвюсаи интиқоли фармони барқ

Ариза:

Фишори мутаносиб коҳиш ёфтани клиртинги 3X асосан дар автоматикунонии саноатӣ ва асбобҳо, экскаваторҳо ва боркунакҳо, қисматҳои гидравликӣ, қисматҳои истеҳсоли нерӯи барқ ​​истифода мешаванд.

Функсия ва бахши фишори мутаносиб коҳишёбии 3DRIEL-7X

Функсия, бахш

Намудҳои клапан 3Dre (M) ва 3Dre (M) ва 3Dre (M) E Оё фишори электрикии 3-ро бо маҳдудияти фишори актёрӣ коҳиш медиҳад.

Онҳо барои коҳиш (P) ва маҳдудият (а t) фишори система истифода мешаванд.

Ташкил кардан

Вилконҳо аз ду калисои асосӣ иборатанд:

▶ Расми идоракунии пилотӣ (1) бо solenoid мутаносиб (2), ихтиёрӣ бо маҳдудияти ҳадди аксар (15)

▶ Вилояти асосӣ (3) бо чуқури асосӣ (4)

Функсия

▶ Пешниҳоди истеъмоли арзиши эмгузаронии барқ ​​дар бандар дар бандар тавассути клири пилотӣ (1) кам карда мешавад.

▶ бо бандари депрессия P, чашмаҳои (5) ва (6) дар ҳолати марказии худ (4) дар ҳолати марказии худ нигоҳ доред.

Бо ин роҳ, ҷаҳиши оғоз дар актура пешгирӣ карда мешавад.

▶ моеъи пилотӣ аз рӯи (7) тавассути ниҳоии ҷараён (8), тавассути Портлер Гап (11) ба Порт Y. Ин пайвастшавӣ ба зарфи фишори сифр оварда мешавад.

Кам кардани фишор

▶ Сохтани фишори озмоишӣ дар Палатаи назоратӣ (11) ҳамчун вазифаи арзиши фармони.

▶ Истангор дар Палатаи баҳорӣ (13) тавассути сопло (12) ва ҳаракати кӯзаи асосии назорати асосӣ (4) ба тарафи рост.

Моеъи гидротуликӣ аз p ба A.

Фишори актуроргар дар порти саҳифа дар Палатаи баҳорӣ дастрас аст (14).

▶ баланд бардоштани фишор дар бандар дар порт як ба фишори таъиншудаи клавиатураи пилотӣ (1) боиси ҳаракати чархи асосӣ (4) ба тарафи чап оварда мерасонад. Фишор дар порт а, қариб бо фишори таъиншуда дар клапанаи пилотии пилотӣ шабеҳ аст (1).

Маҳдудияти фишор

▶ Агар фишор дар бандар аз фишори муқарраршудаи Каломи пилотӣ зиёд бошад (1), ҳаҷми асосии назорат (4) ба тарафи чап кӯчонида мешавад.

▶ пайвастшавиро аз як то т мекушояд ва фишорро дар бандари дар портот ба арзиши фармони таъиншуда маҳдуд мекунад.

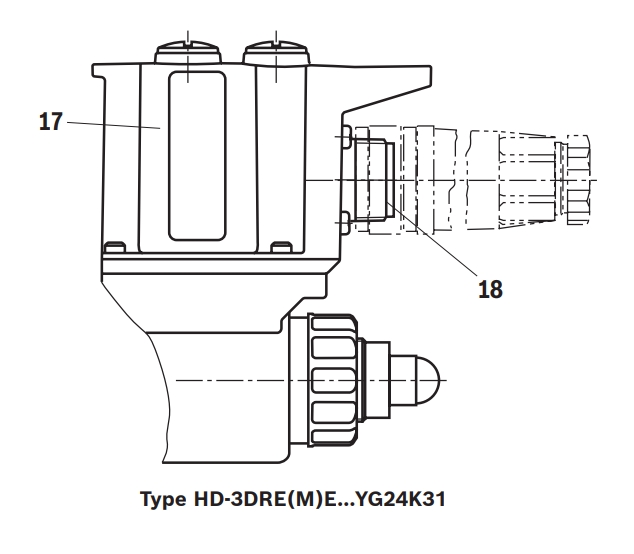

HD-3DREE ВА HD-3-3-3-3-3

Оид ба фаъолият ва танзимшуда, ин валентҳо ба намудҳои HD-3DR ва HDRDRER.at Cove, манзил барои назорати пилотӣ вуҷуд доранд (17) бо электроникаи назорат.

Таъмини қувваи барқ ​​ба пайвасткунак (18) татбиқ карда мешавад.

Дар корхона, каҷи хосияти фишори фармони барқ ​​бо таҳаммулпазирии ками истеҳсолӣ танзим карда мешавад. Барои маълумоти иловагӣ, ба саҳифаи 9 нигаред.
