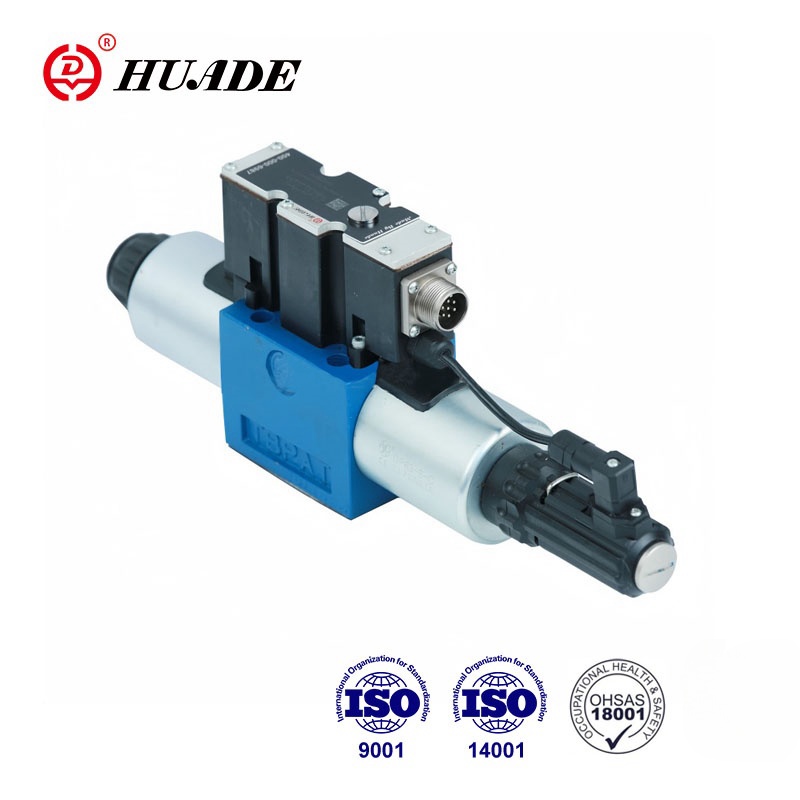

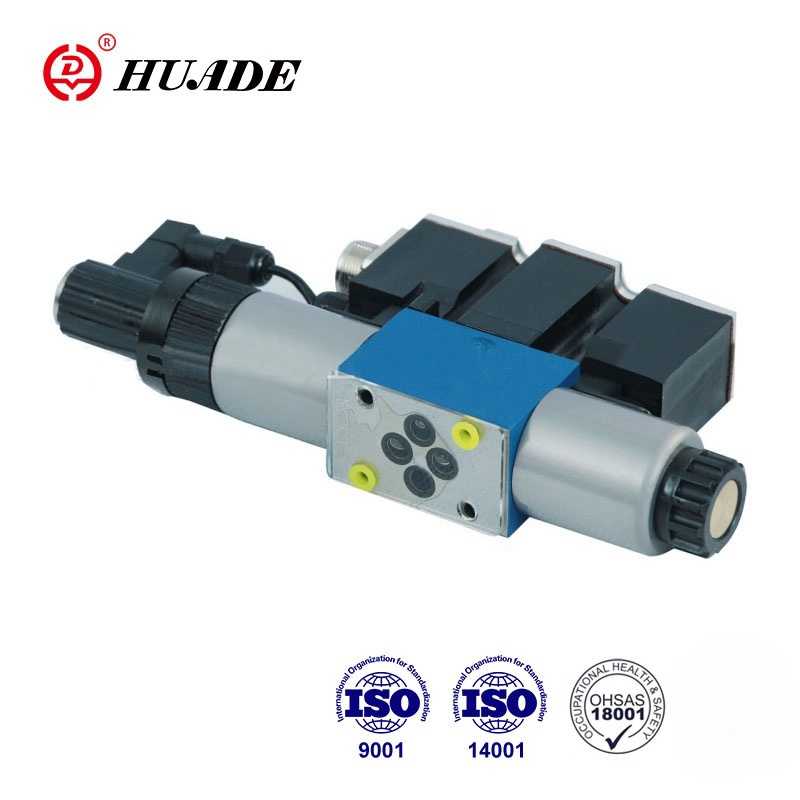

Ин клапани мутаносиби 4WRE-2X як клапани мутаносиби самт бо соленоиди мутаносиби мустақим аст, ки барои назорат кардани суръати ҷараён ва самти ҷараёни равгани гидравликӣ истифода мешавад. Он дорои хусусиятҳои намуди зебост. Истифодаи клапани мутаносиби 4WRE-2X осон аст. Истифодабарандагон бояд танҳо як сими ҳафт ядроиро истифода баранд ва дар айни замон мувофиқати электро-гидравликиро ҳал кунанд, ки барои татбиқи технологияи идоракунии автобус мусоид аст.
| Гидравликӣ | |||
| Андоза | 6 | 10 | |
| Фишори корӣ | Портҳои A, P, B | 31.5 | 31.5 |
| Порт Т | 21 | 21 | |
| Ҷараёни номиналии Qvnom дар △ P=1МПа(Л/дақ) | 8, 16, 32 | 25, 50, 75 | |
| Макс. ҷараёни иҷозатдодашуда (л/дақ) | 80 | 180 | |
| Дараҷаи ифлосшавӣ (мкм) | ≤20(тавсия 10) | ||
| Гистерезис (%) | ≤0,1 | ||
| Фосилаи бозгашт (%) | ≤0,05 | ||
| Ҳассосияти посух (%) | ≤0,05 | ||
| Моеъи фишор | Равганхои минералй, эфири фосфат | ||
| Диапазони часпаки мм2/С | 20 ба 380 | ||
| Диапазони ҳарорати муҳити зист (℃) | 4WRE | -20 то +70 | |
| 4БЕЗОР | -20 то +50 | ||
| Вазн (Кг) | 4WRE | 2.2 | 6.3 |
| 4БЕЗОР | 2.4 | 6.5 | |
| Электрикӣ (электроникаи ҳамгирошуда) | |||
| Андоза | 6 | 10 | |
| Навъи таъминот | DC | DC | |
| Шиддати номиналӣ (V) | 24 | ||
| Ҷараёни номиналии соленоид (A) | 2.5 | ||
| Муқовимати печи электромагнитӣ (Ω) | Муқовимати кат дар 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Вазифа | 100% | ||
| Ҳарорати максимум (℃) | ба 150 | ||
| Изолятсия ба DIN40050 | IP65 | ||
| Маълумоти техникии пурқувваткунандаи алоқаманд | |||
| Баландкунандаи алоқаманд | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4БЕЗОР | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Шиддати таъминот | Шиддати номиналии VDC | 24 | |
| Арзиши маҳдуди V | 19.4 | ||
| Арзиши болоии маҳдуд V | 35 | ||
| Қувваи пурқувват | Имкон А | <2 | |
| Ҷараёни импулси А | 3 | ||
Вижагиҳо:
▶Клапани мутаносиби самти мустақим идорашаванда барои назорати самт ва бузургии ҷараён
▶Барои васлкунии зерпластин
▶Мулоқот дар бораи мавқеъи барқ
▶Спули идоракунӣ дар маркази баҳор
▶Намуди 4WREE, электроникаи ҳамгирошудаи клапан бо интерфейси A1 ё F1
▶ Фаъолсозӣ тавассути электромагнитҳои мутаносиб бо риштаи марказӣ ва ғалтаки ҷудошаванда сурат мегирад
▶Назорати клапан ва электронӣ аз як манбаъ
Ариза:
Клапани мутаносиби самти 4WRE-2X дар соҳаҳои гуногун, аз қабили асбобҳо, саноати сабук, металлургия, истихроҷи маъдан, аэрокосмос ва ғайра васеъ истифода мешавад.
Клапанҳои самти мутаносиби 4/2 ва 4/3 ҷузъҳои мустақими тарҳрезии васлкунии зерплавҳа мебошанд.
Онҳо тавассути электромагнитҳои мутаносиб бо риштаи марказӣ ва ғалтаки ҷудошаванда идора карда мешаванд. Соленоидҳо ба таври ихтиёрӣ аз ҷониби электроникаи идоракунии беруна (навъи WRE) ё электроникаи ҳамгирошудаи идоракунӣ (навъи WREE) идора карда мешаванд.
Тавсифи функсионалӣ:
Бо электромагнитҳо (5 ва 6), ки аз қувваи барқ хоста шудаанд, спули идоракунӣ (2) тавассути пружинаҳои фишуранда (3 ва 4) дар ҳолати марказӣ нигоҳ дошта мешавад.
Фаъолияти мустақими чархаи идоракунӣ (2) тавассути нерӯи барқ ба яке аз электромагнитҳои мутаносиб, масалан. назорати электромагнитӣ "b" (6)
→ Ҳаракати чархи идоракунӣ (2) ба тарафи чап мутаносибан ба сигнали вуруди барқ
→ Пайвастшавӣ аз P ба A ва B ба T тавассути сӯрохи монанди буришҳо бо хусусиятҳои прогрессивии ҷараёни ҷараёни
Хомӯш кардани электромагнитӣ(6)
→Спули идоракунӣ (2) тавассути пружинаи фишурдасозӣ (3) ба ҳолати марказӣ баргардонида мешавад.
HD-4WRE...A-2X
Дар ҳолати аз қувваи барқ хосташуда спул (2) тавассути пружинаҳои бозгашти соленоид дар ҳолати маркази механикӣ нигоҳ дошта мешавад. Ин барои аломати спул "V" ба мавқеи маркази гидравликӣ дахл надорад! Вақте ки контури назорати ҳалқаи пӯшидаи клапани электрикӣ баста мешавад, он гоҳ спул дар мавқеи маркази гидравликӣ ҷойгир карда мешавад.
Тарҳрезӣ:
Клапан асосан аз инҳо иборат аст:
•Хона(1) бо чеҳраи васлкунӣ
• Спули идоракунӣ(2) бо пружаҳои фишурдашуда(3 ва 4)
• Соленоидҳо (5 ва 6) бо риштаи марказӣ
• Табдилдиҳандаи мавқеъ (7)
•Электроникаи назоратии ихтиёрӣ(8)
•Танзими нуқтаи сифрии механикӣ (9) тавассути Pg 13.5 ва нуқтаи сифри барқӣ тавассути Pg 7(10) (навъи 4WREE) дастрас аст.
Рамзи клапан самти мутаносиб 4WRE-2X
