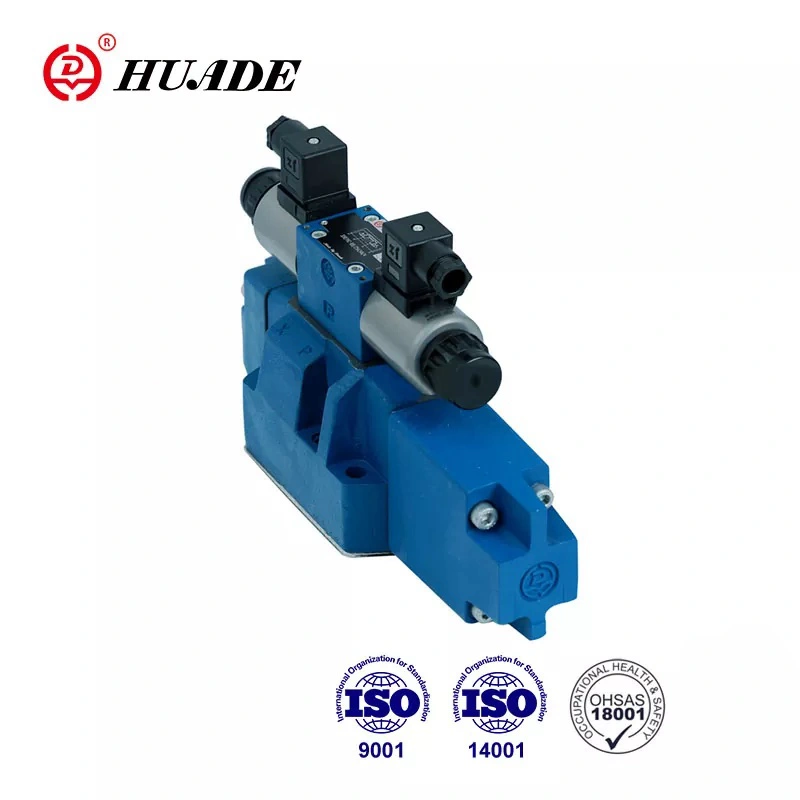

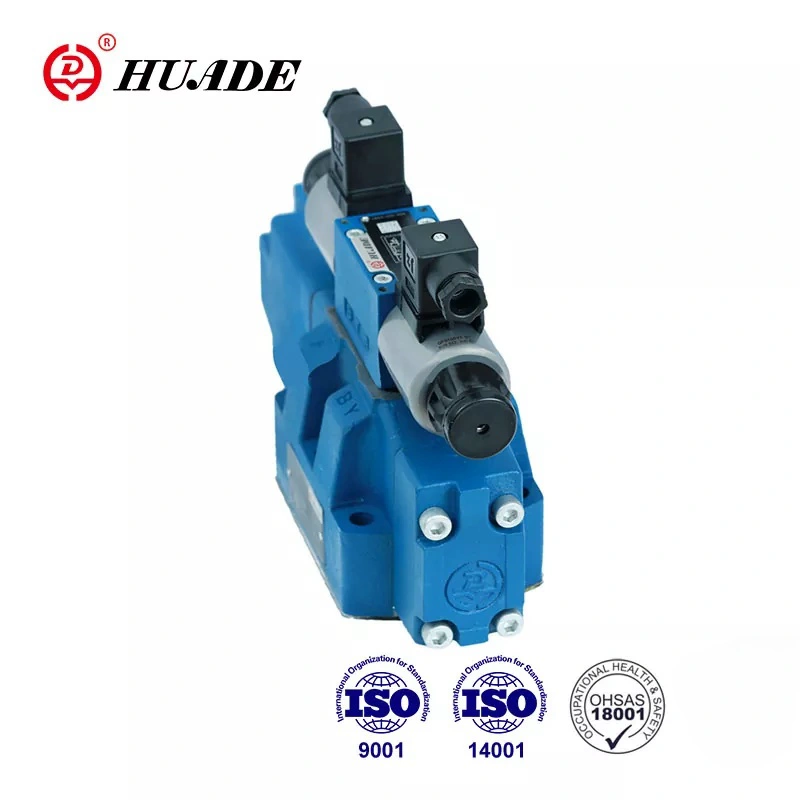

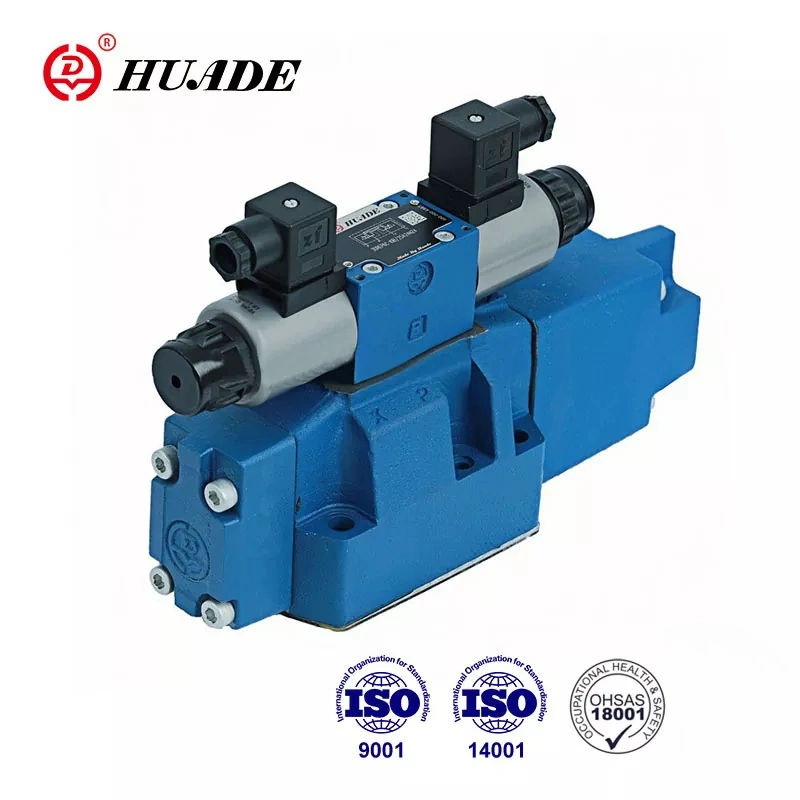

Клапани мутаносиби самти 4WRZ пайвасти плитаро қабул мекунад, ки андозаи пайвастшавӣ бо клапани умумии баръакси диаметри якхела дорад. Насб кардан ва ислоҳ кардан осон аст. Клапани асосии клапани мутаносиби Huade® 4WRZ дар маркази баҳор ҷойгир аст. Ядрои асосии клапан дрейф, такроршавандагии баланд ва эътимоднокии хуб надорад. Клапан сертификати CE дорад.
|
Маълумоти гидравликӣ |
|||||
|
андоза |
10 |
16 |
25 |
32 |
|
|
Фишори клапани пилотӣ (МПа) |
таъминоти нафти берунии пилотӣ |
3 то 10 |
|||
|
таъминоти нафти дохилии пилотӣ |
То 10 (зиёда аз 10 нафар бояд ZDR6DP2-30B/75YM насб кунанд) |
||||
|
Фишори асосии клапан (МПа) |
31.5 |
35 |
|||
|
Фишори бозгашт (МПа) |
порти T (баргардонидани нафти беруна) |
31.5 |
25 |
15 |
|
|
порти T (баргардонидани нафти дохилӣ) |
3 |
||||
|
порти Y |
3 |
||||
|
Ҳаҷми равғани пилотӣ (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Ҷараёни нафти пилотӣ дар бандари X ё Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Ҷараён тавассути клапани асосӣ (л/дақ) |
270 |
460 |
877 |
1600 |
|
|
Гистерезис (л/дақ) |
6 |
||||
|
Такрори такрорӣ (%) |
3 |
||||
|
дараҷаи олудашавӣ (㎛) |
≤20 |
||||
|
Моеъ |
Равғани маъданӣ (барои мӯҳри NBR). Фосфат эфири (барои мӯҳри FPM) |
||||
|
Диапазони часпак (мм ²/с) |
2.8 Ба 380 |
||||
|
Диапазони ҳарорати моеъ (℃) |
-20 то +70 |
||||
|
Мавқеи васлкунӣ |
ихтиёрӣ |
||||
|
Вазн (кг) |
клапан бо як соленоид |
7.4 |
12.7 |
17.5 |
41.8 |
|
клапан бо ду электромагнит |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Маълумоти электрикӣ |
||
|
Навъи таъминот |
DC |
|
|
Ҷараёни номиналии соленоид (A) |
0.8 |
|
|
Муқовимат (Ω) |
хунук (дар 20 ℃) 19,5; максимум клапан, гарм 28,8 |
|
|
Ҳарорати муҳити зист (℃) |
50 |
|
|
Ҳарорати катрон (℃) |
150 |
|
|
Давраи вазифа |
Давомнок |
|
|
Ҷараёни пилотӣ (A) |
0.02 |
|
|
Изолятсия |
IP65 |
|
|
алоқаманд |
Бо вақти 1 рамп |
VT-3000S30 |
|
Бо 5 маротиба рампа |
VT3006S30 |
|
|
Пайвастагии барқ |
Пайвастшавӣ ба сим |
|
Вижагиҳо:
▶ Клапани мутаносиби пилот WRZ
▶ Барои васлкунии зерпластин
▶ Барои идоракунии ҳам самт ва ҳам суръати ҷараёни моеъи гидравликӣ
▶ Дар маркази пружина
▶ Пастшавии фишор дар заминҳои назоратӣ
▶ Назорати клапан ва электронӣ аз як манбаъ
▶ Фаъолияти мутаносиби электромагнитӣ
▶ Намунаи интиқол ба DIN 24 340 шакли A, ISO4401 ва CETOP-RP121H
Ариза:
Намуди 4WRZ клапанҳои мутаносиби самтӣ дар соҳаҳои гуногун ба монанди дастгоҳҳо, металлургия, саноати сабук, истихроҷи маъдан, муҳандисӣ ва ғайра васеъ истифода мешавад.
Намудҳои клапанҳо 4WRZ... клапанҳои чортарафа мебошанд, ки тавассути электромагнитҳои мутаносиб идора карда мешаванд. Онҳо самт ва суръати ҷараёни моеъи гидравликиро назорат мекунанд.
Онҳо асосан аз клапани пилотӣ (3), клапани асосӣ (7) бо чархи асосӣ (8) ва пружинаи марказкунанда (9) иборатанд.
Агар электромагнитҳои 'B' барқ дода шавад, спули пилотӣ (4) ба тарафи рост интиқол дода мешавад. Пас аз он равғани пилотӣ ё дарунӣ аз бандари P ё "берунӣ" аз бандари X тавассути клапани пилотӣ (3) ба камераи фишор (10) ворид карда мешавад. ) ва спули асосиро (8) ба масофаи мутаносиб ба қувваи ҷараёни барқ ҳаракат медиҳад. Чуқурҳои дросселӣ дар катраи асосӣ бо афзоиши ҷараёни ҷараёни тадриҷан кушода мешаванд ва ҳамин тавр ҷараёни моеъи гидравликиро ба бандарҳои иҷрокунанда назорат мекунанд.
Вақте ки сигнали барқ хомӯш мешавад, ҳам чархаи пилотӣ (4) ва ҳам спули асосӣ (8) новобаста аз таъмини фишори назоратӣ ба ҳолати бетараф бармегарданд. Оператори ёрии таъҷилӣ ба ҳаракати мавқеъи чархаи пилот бидуни барқ ба электромагнитҳо иҷозат медиҳад
Сохтори клапан самти мутаносиб 4WRZ
Клапани пилотӣ
Клапани пилотӣ як клапани 3-тарафаи пасткунандаи фишори мутаносиби электромагнитӣ мебошад (навъи 3DREP6). Васлкунаки дроссел дар бандари А ва В насб карда шудааст, тафсилоти бештар ба матни 3DREP6 нигаред.
Сохтори клапани пилотӣ навъи 3DREP6
Рамзи клапан самти мутаносиб 4WRZ
