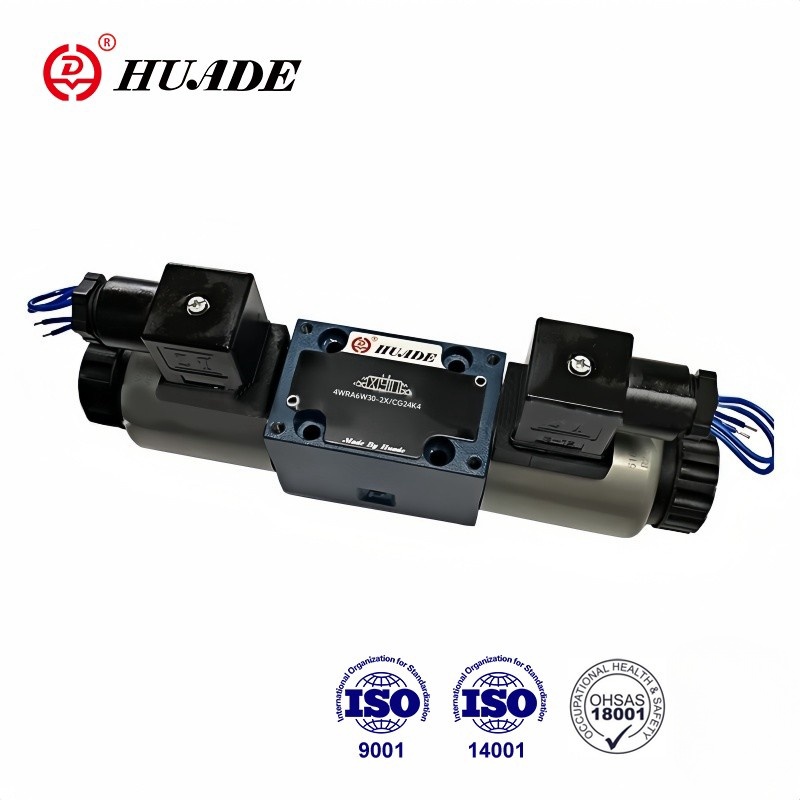

Клапанҳои мутаносиби самти 4WRA 6 W30-2X ба воситаи соленоидҳои мутаносиб бо риштаи марказӣ ва чархаи ҷудошаванда фаъол карда мешаванд. Соленоидҳо ё тавассути электроникаи идоракунии беруна идора карда мешаванд. Фаъолияти 4WRA 10 EA60-2X ба шарофати ҷорӣ намудани технологияи Rexroth дар технология пешрафтатар аст. Ин навъи клапанҳои 4WRA-2X аллакай дар байни истеъмолкунандагони чинӣ маъмуланд.
| Гидравликӣ | |||
| Навъи клапан | HD-WRA | HD-WRAE | |
| Фишори корӣ (МПа) | Порт A, P, B | 31.5 | 31.5 |
| Бандарҳои Т | 21 | 21 | |
| Ҷараёни номиналии qv ном дар △ P=1МПа | NS6 (л/дақ) | 7, 15 ва 26 | |
| NS10 (л/дақ) | 30 ва 60 | ||
| Дараҷаи ифлосшавӣ (μ м) | ≤20 | ||
| Гистерезис (%) | ≤5 | ||
| Хатогии бозгашт (%) | ≤1 | ||
| Ҳассосияти посух (%) | ≤0,5 | ||
| Моеъи фишор | Равғани минералӣ ё эфири фосфат | ||
| Диапазони часпак | 20~380 | ||
| Диапазони ҳарорати муҳити зист (℃) | -20 то +80 | -20 то +50 | |
| Вазн (кг) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Электрикӣ | |||
| Электрик, электромагнит | |||
| Навъи клапан | HD-WRA | HD-WRAE | |
| Навъи шиддат | DC | ||
| Шиддати назоратшаванда (V) | ±10 | ||
| Макс.ҷараён барои як соленоид(A) | 2.5 | ||
| Муқовимати кати электромагнитӣ (Ω) | Арзиши сард дар 20 ℃ | 2 | |
| Макс. арзиши гарм | 3 | ||
| Вазифа | 100% | ||
| Ҳарорати катрон (℃) | то +150 | ||
| Муҳофизати клапан мувофиқи DIN40050 | IP65 | ||
| Электротехника, электроникаи идоракунй | |||
| электроникаи назорат | HD-VT-VSPA2-1-1X/ | дар клапан муттаҳид карда шудааст | |
| Шиддати таъминот | Шиддати номиналии VDC | 24 | |
| Арзиши маҳдуди V | 21/22 | 19 | |
| Арзиши болоии маҳдуд V | 35 | ||
| Истеъмоли қувваи пурқувват | Ман макс А | 1.8 | |
| Макс. ҷорӣ импулси барқ A | 3 | ||
Вижагиҳо:
▶ Барои васлкунии зеризаминӣ
▶Клапани мутаносиби мустақим барои идора кардани самт ва ҳаҷми ҷараён
▶ Спули идоракунии баҳорӣ дар марказ
▶ Электроникаи ҳамгирошудаи идоракунӣ, интерфейси A1 ё F1 барои навъи 4WRAE
▶ Тағйирот тавассути соленоидҳои мутаносиб бо риштаи марказӣ ва ғалтаки ҷудошаванда
▶ Электроникаи идоракунӣ барои намуди 4WRA
Ариза:
Клапанҳои мутаносиби самти 4/2 ва 4/3-роҳ ҳамчун ҷузъҳои мустақим барои насби зерплавҳа тарҳрезӣ шудаанд. Клапани мутаносиби самти 4WRA 6 W30-2X барои назорат кардани ҷараён ва самти моеъи гидравликӣ истифода мешавад.
Клапанҳои мутаносиби 4WRA 6 W30-2X асосан аз инҳо иборатанд: Хона (1) бо сатҳи васлшаванда spool идоракунӣ (2) бо пружаҳои фишурда (3), Соленоидҳо (4) бо риштаи марказӣ, Электроникаи иловагии клапан (5).
HD-4WRA(E)...2X/...
Ҳангоми аз барқ хоста шудани электромагнитҳо (4) спирали идоракунӣ (2) тавассути пружинаҳои фишурдашаванда (3) дар ҳолати марказӣ нигоҳ дошта мешавад.
Фаъолсозии мустақими чархаи идоракунӣ (2) тавассути нерӯи барқ ба электромагнитҳои мутаносиб. Масалан. идоракунии электромагнитҳои "б" (4). Спули идоракунӣ (2) ба тарафи чап мутаносибан ба сигнали вуруди барқ кӯчонида мешавад. Пайвастшавӣ шакли P ба A ва B ба T тавассути бахшҳои буришмонанди сӯрохи дорои хусусияти ҷараёни прогрессивӣ мебошад. Хомӯш кардани барқи электромагнит (4). Спули идоракунӣ (2) тавассути пружинаи фишуранда (3) ба ҳолати марказӣ баргардонида мешавад.
Сохтори клапан самти мутаносиб 4WRA -2X
HD-4WRA(E)...A-2X
Аслан, вазифаи ин версияи клапан ба вазифаи клапан бо 3 мавқеъи спул мувофиқат мекунад. Бо вуҷуди ин, клапанҳои дорои 2 мавқеъи спул танҳо бо электромагнитҳои "a" насб карда шудаанд. Ба ҷои электромагнитҳои мутаносиби 2-ум сими (5) барои NS 6 ё барои NS 10 сарпӯш (5) гузошта шудааст.
Эзоҳ барои навъи 4WRA 6..-2X/...
Аз холӣ шудани хати зарфҳо пешгирӣ кардан лозим аст. Бо шароити мувофиқи насб, бояд клапани фишори бозгашт насб карда шавад (фишори бозгашт тақрибан 0,2 МПа).
