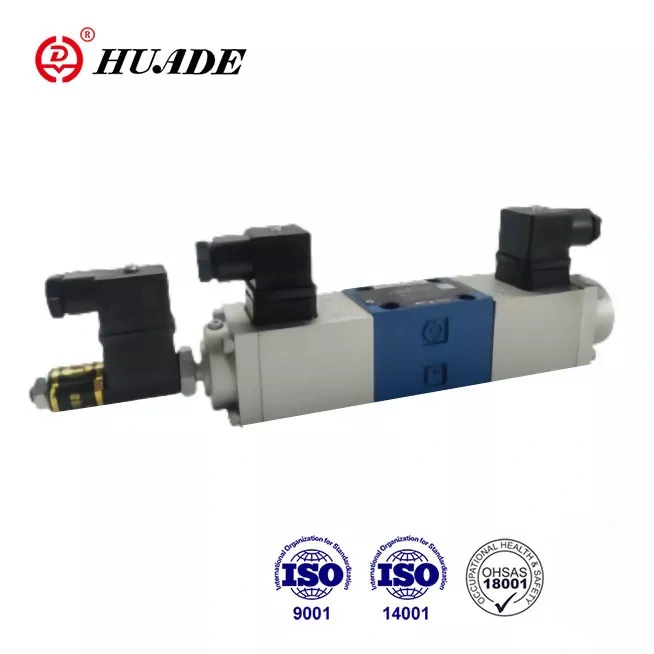

Намуди 4WRE клапани мутаносиб васлкунии зерплавҳа, маркази баҳорро қабул мекунад. Иқтидори хуби ҷараён, фишори баланд ва дақиқи такрории аъло, барои истифода қулай. Он метавонад силсилаи 4WRE 1X-ро иваз кунад, ки аз ҷониби Rexroth пешниҳод шудааст, ба туфайли ду ҳамкории дарозмуддат бо Rexroth. Фаъолияти клапани мутаносиби 4WRE метавонад ба брендҳои дараҷаи аввал дар сатҳи байналмилалӣ мувофиқат кунад. Ин як алтернативаи хуб ва дастрас аст.
|
Маълумоти гидравликӣ |
|||
|
Андоза |
6 |
10 |
|
|
Фишори корӣ (Мпа) |
порти A, B, P |
31.5 |
31.5 |
|
порти Т |
16 |
16 |
|
|
Ҷараён (Л/дақ) |
65 |
260 |
|
|
Дараҷаи ифлосшавӣ (㎛) |
≤ 20 (тавсия ≤10) |
||
|
Гистерезис (%) |
<1 |
<1 |
|
|
Такрори такрорӣ (%) |
<1 |
<1 |
|
|
Ҳассосияти посух (%) |
≤ 0,5 сигнали номиналӣ |
≤ 0,5 сигнали номиналӣ |
|
|
Вокуниши басомад (-3dB) (Гц) |
6 |
4 |
|
|
Моеъи гидравликӣ |
Равғани маъданӣ (барои мӯҳри NBR), эфири фосфат (барои мӯҳри FPM) |
||
|
Диапазони часпак (мм ²/с) |
2.8 Ба 380 |
||
|
Диапазони ҳарорати моеъи фишор (℃) |
-20 то +70 |
||
|
Мавқеи васлкунӣ |
Ихтиёрӣ |
||
|
Вазн (кг) |
Клапан бо 1 электромагнит |
1.91 |
5.65 |
|
Клапан бо 2 соленоид |
2.66 |
7.65 |
|
|
Маълумоти электрикӣ |
|||
|
Навъи шиддат |
Шиддати мустақим 24V ё 12V |
||
|
Макс. ҷорӣ дар як соленоид (A) |
1.5 |
1.5 |
|
|
Ғарб |
Арзиши сард дар 20 ℃ |
5.4 |
10 |
|
Арзиши максималии гарм |
8.1 |
15 |
|
|
Ҳарорати муҳити зист ℃ |
то +50 |
||
|
Вазифа |
Давомнок |
||
|
Ҳарорати чарх ℃ |
то +150 |
||
|
Изолятсияи клапан |
IP65 |
||
|
Амплификатори алоқаманд (24В росткунаки навъи пул) |
бо 2 маротиба рампа |
VT-5001S20 (барои 2 мавқеъ) |
VT-5002S20 (барои 2 мавқеъ) |
|
бо вақти 1 рамп |
VT5005S10 (барои 3 мавқеъ) |
VT 5006S10 (барои 3 мавқеъ) |
|
|
Табдилдиҳандаи мавқеъи индуктивӣ |
|||
|
Системаи ченкунии барқ |
ЛВДТ |
||
|
Зарбаи назоратӣ (мм) |
± 4,5 хатӣ |
||
|
Таҳаммулпазирии хатӣ (%) |
1 |
||
|
Муқовимати ғалтаки (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Индуктивӣ (mH) |
6 ба 8 |
||
|
Басомади осциллятор (KHz) |
2.5 |
||
|
Изолятсияи клапан |
IP65 |
||
Вижагиҳо:
▶ Клапан барои танзими ҳам самт ва ҳам ҷараёни моеъи гидравликӣ
▶ Барои васлкунии зерпластин
▶ Баррасии мавқеъи барқ
▶ Спули идоракунӣ дар маркази пружа
▶ Паст шудани фишор дар заминҳои назоратӣ
▶ Ҳам клапан ва ҳам назорати электронӣ аз як таъминкунанда
▶ Намунаи васлкунӣ ба DIN 24 340 шакли A, ISO4401 ва CETOP - RP121H
Ариза:
Клапани самти 4WRE барои микросхемаҳои наздик мувофиқ аст ва дар мошинсозӣ, саноати сабук, металлургия, минаҳо, парвози кайҳонӣ ва дигар соҳаҳо васеъ истифода мешавад.
Клапанҳои самти навъи 4WRE мустақиман тавассути электромагнитҳои мутаносиб кор мекунанд ва барои назорат кардани самт ва ҳаҷми ҷараён истифода мешаванд.
Онҳо асосан аз корпус (1), чархаи идоракунӣ (4), ду пружинаи бозгашт (5), ду электромагнитҳои мутаносиб (2) ва табдилдиҳандаи мавқеъӣ (3) иборатанд.
Навъи 4WRE6...10B... ва 4WRE10... 10B...(3-мақом)
Агар электромагнит 'a' (2) пурқувват бошад, спул ба тарафи рост ҳаракат мекунад ва ҳаракат ба сигнали вуруди барқ мутаносиб аст. Спули идоракунӣ (4) боиси оҳиста-оҳиста кушода шудани чуқуриҳои V-шакл мегардад. Мавқеи чархаи идоракунӣ (4) аз ҷониби табдилдиҳандаи мавқеъӣ (3) назорат карда мешавад. Дар контроли электронӣ мавқеи воқеии спули идоракунӣ бо арзиши қаблан муқарраршуда муқоиса карда мешавад. Дар ин ҷо мо як схемаи назорати мавқеъ дорем, ки фарқиятҳои мавҷударо эътироф мекунад
байни арзиши пешакӣ муқарраршуда (қимати фармон) ва арзиши бозгашт (арзиши воқеӣ) ва бо сигналҳои мувофиқ дар solenoids дахлдор ислоҳ. Вақте ки электромагнит 'a' (2) аз барқ хомуш карда мешавад, спирали идоракунӣ тавассути пружинаҳои бозгашт (5) ба ҳолати марказии худ бармегардад.
Сохтори клапани мутаносиби самти 4WRE6... ва 4WRE10...
Type4WRE..A...10B/...(2-клапан)
Принсипи ин навъи клапан бо 4wRE...10B/ .. Аммо, ин клапан танҳо як сенсор ва як электромагнит дорад.
Сохтори клапани мутаносиби самти 4WRE6...A... 10B ва 4WRE10...A... 10B
Рамзи клапан самти мутаносиб 4WRE
