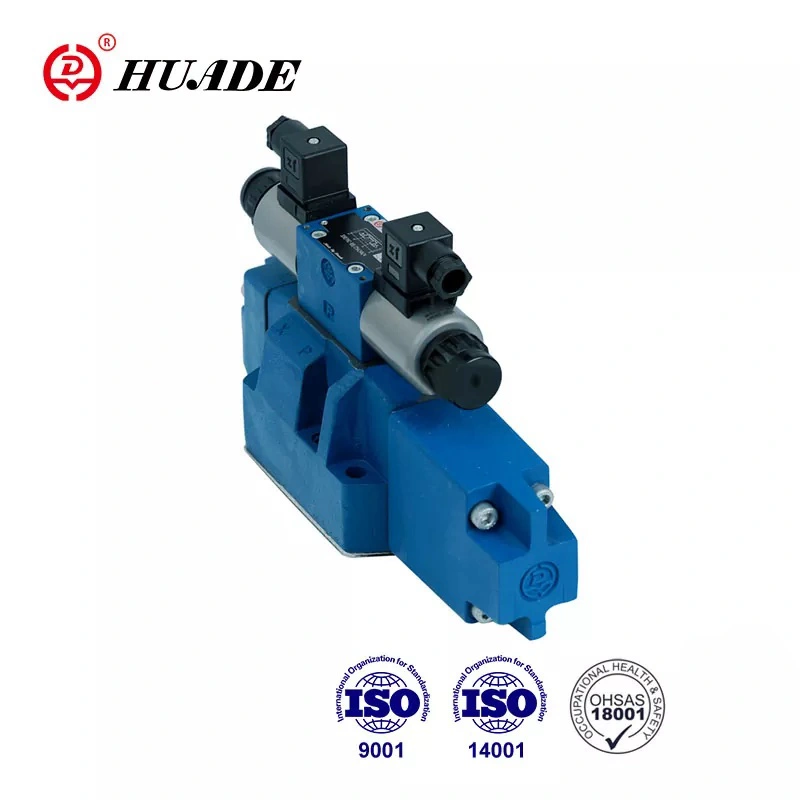

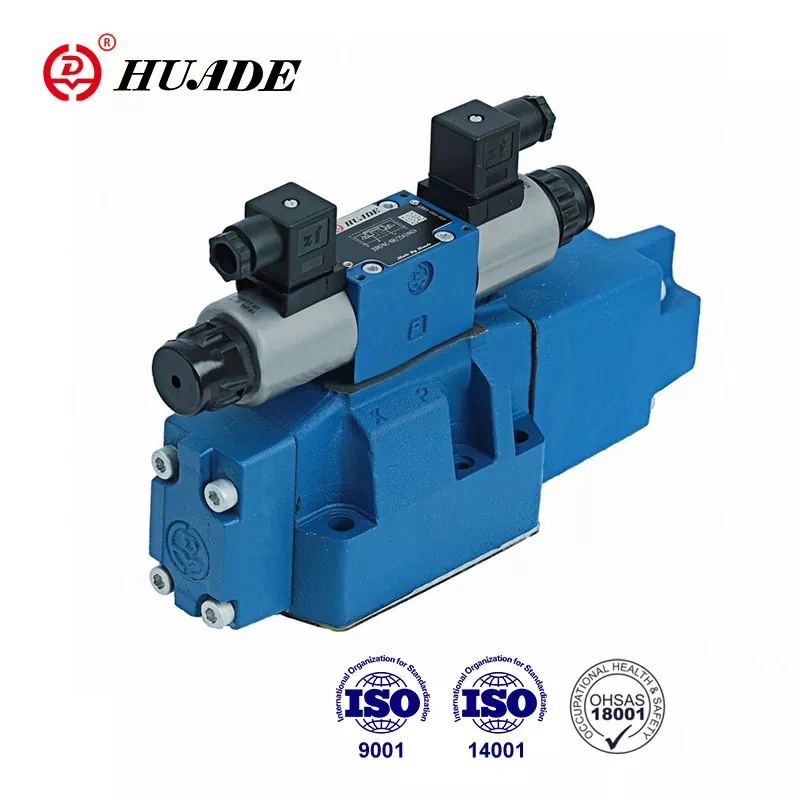

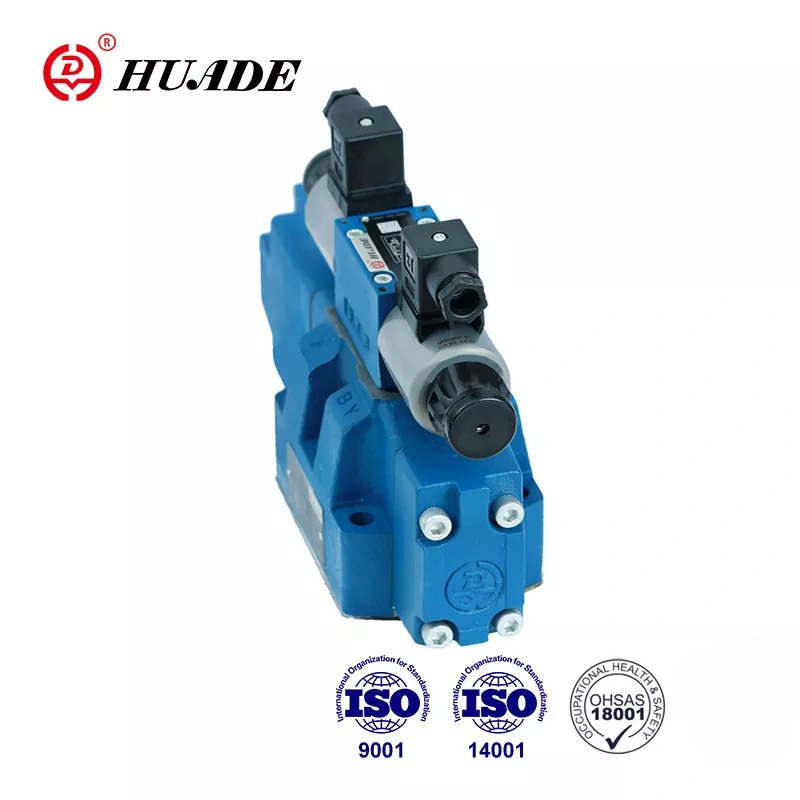

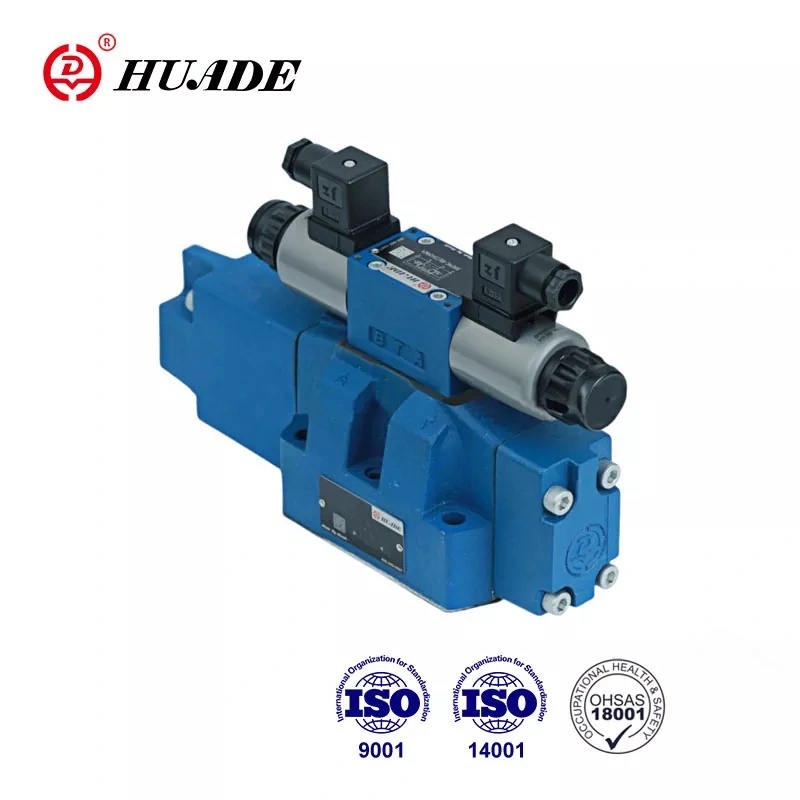

Як клапани мутаносиби ягонаи 4WRH метавонад ҳам ҷараён ва ҳам самти ҷараёнро назорат кунад, ки сохтори системаро содда кунад. Бадани клапан канали дохилии рехташударо бо иқтидори ҷараёни қавӣ ва суръати ҷараёни калон қабул мекунад. Клапани асосӣ чуқури назоратии секунҷаи меҳвариро бо коҳиши хурди фишор ва талафоти фишор дар китфи назорат қабул мекунад. Клапани мутаносиби навъи 4WRH барои системаҳои дорои ҷараёни калон ва талаботи дақиқи баланд мувофиқ аст.
|
Маълумоти гидравликӣ |
|||||
|
андоза |
10 |
16 |
25 |
32 |
|
|
Фишори клапани пилотӣ (МПа) |
таъминоти нафти берунии пилотӣ |
3 то 10 |
|||
|
таъминоти нафти дохилии пилотӣ |
То 10 (зиёда аз 10 нафар бояд ZDR6DP2-30B/75YM насб кунанд) |
||||
|
Фишори асосии клапан (МПа) |
31.5 |
35 |
|||
|
Фишори бозгашт (МПа) |
порти T (баргардонидани нафти беруна) |
31.5 |
25 |
15 |
|
|
порти T (баргардонидани нафти дохилӣ) |
3 |
||||
|
порти Y |
3 |
||||
|
Ҳаҷми равғани пилотӣ (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Ҷараёни нафти пилотӣ дар бандари X ё Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Ҷараён тавассути клапани асосӣ (л/дақ) |
270 |
460 |
877 |
1600 |
|
|
Гистерезис (л/дақ) |
6 |
||||
|
Такрори такрорӣ (%) |
3 |
||||
|
дараҷаи олудашавӣ (㎛) |
≤20 |
||||
|
Моеъ |
Равғани маъданӣ (барои мӯҳри NBR). Фосфат эфири (барои мӯҳри FPM) |
||||
|
Диапазони часпак (мм ²/с) |
2.8 Ба 380 |
||||
|
Диапазони ҳарорати моеъ (℃) |
-20 то +70 |
||||
|
Мавқеи васлкунӣ |
ихтиёрӣ |
||||
|
Вазн (кг) |
клапан бо як соленоид |
7.4 |
12.7 |
17.5 |
41.8 |
|
клапан бо ду электромагнит |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Маълумоти электрикӣ |
||
|
Навъи таъминот |
DC |
|
|
Ҷараёни номиналии соленоид (A) |
0.8 |
|
|
Муқовимат (Ω) |
хунук (дар 20 ℃) 19,5; максимум клапан, гарм 28,8 |
|
|
Ҳарорати муҳити зист (℃) |
50 |
|
|
Ҳарорати катрон (℃) |
150 |
|
|
Давраи вазифа |
Давомнок |
|
|
Ҷараёни пилотӣ (A) |
0.02 |
|
|
Изолятсия |
IP65 |
|
|
алоқаманд |
Бо вақти 1 рамп |
VT-3000S30 |
|
Бо 5 маротиба рампа |
VT3006S30 |
|
|
Пайвастагии барқ |
Пайвастшавӣ ба сим |
|
Вижагиҳо:
▶ Самти пилотӣ клапани мутаносиби WRH
▶ Барои васлкунии зерпластин
▶ Барои идоракунии ҳам самт ва ҳам суръати ҷараёни моеъи гидравликӣ
▶ Дар маркази пружина
▶ Пастшавии фишор дар заминҳои назоратӣ
▶ Назорати клапан ва электронӣ аз як манбаъ
▶ Фаъолияти мутаносиби электромагнитӣ
▶ Намунаи интиқол ба DIN 24 340 шакли A, ISO4401 ва CETOP-RP121H
Ариза:
Клапанҳои мутаносиби навъи 4WRH дар соҳаҳои мухталиф, аз қабили дастгоҳҳо, металлургия, саноати сабук, кӯҳӣ, муҳандисӣ ва ғайра васеъ истифода мешаванд.
Клапанҳои навъи 4WRH клапанҳои мутаносиби самти озмоишӣ барои амалиёти беруна тавассути клапанҳои назорати фишор мебошанд. Функсия ва принсип ҳамон тавре аст, ки барои клапани навъи 4WRZ. Лавҳаи байнипайвасткунанда (12) пайвасти озмоишии A-ро бо пайвасти T(Y) мепайвандад. ) ва пайвасти пилотӣ B бо P(X).Фишори озмоишӣ дар клапани асосӣ бояд аз 0,4 МПа то 2,5 МПа бошад. Ҳамин тавр, ҷараён ё аз Р ба А ва В ба Т ё Р ба В ва А то Т.
Сохтори клапанҳои самти мутаносиб 4WRH
Клапани пилотӣ
Клапани пилотӣ як клапани 3-тарафаи пасткунандаи фишори мутаносиби электромагнитӣ мебошад (навъи 3DREP6). Васлкунаки дроссел дар бандари А ва В насб карда шудааст, тафсилоти бештар ба матни 3DREP6 нигаред.
Сохтори клапани пилотӣ навъи 3DREP6
Аломати клапан самти мутаносиб 4WRH
