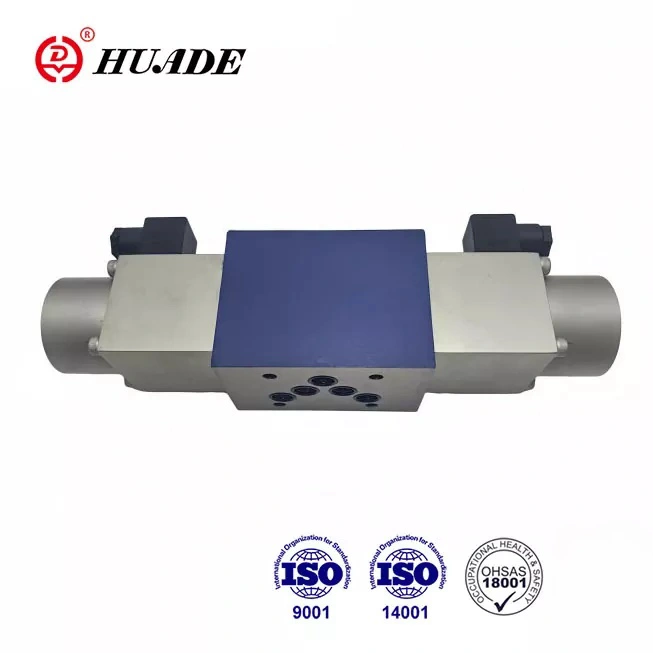

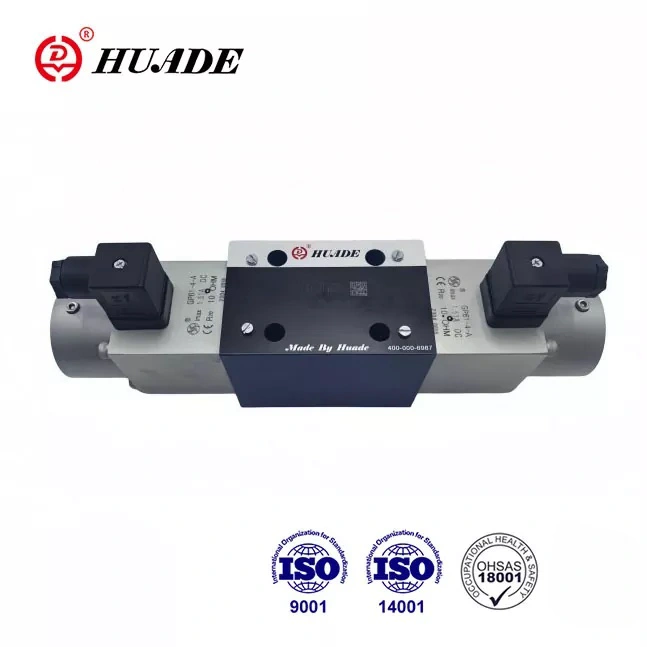

Клапанҳои идоракунии самти навъи 4WRA тавассути соленоидҳои мутаносиб мустақиман идора карда мешаванд. Онҳо дар муҳити гуногуни гидравликии саноатӣ васеъ истифода мешаванд, ки самт ва назорати ҷараёнро талаб мекунанд. Ба шарофати ду ҳамкории дарозмуддат, клапанҳои мутаносиби самти Huade® метавонанд ба ҳамон маҳсулоте, ки Rexroth дар иҷроиш пешниҳод мекунанд, мувофиқат кунанд. Нархи ин маҳсулот нисбатан арзонтар аст.
|
Маълумоти гидравликӣ |
|||
|
Андоза |
6 |
10 |
|
|
Фишори корӣ (Мпа) |
порти A, B, P |
31.5 |
31.5 |
|
порти Т |
16 |
16 |
|
|
Ҷараён (Л/дақ) |
43 |
95 |
|
|
Дараҷаи ифлосшавӣ |
≤ 20 (тавсия ≤10) |
||
|
Гистерезис (%) |
<6 |
<5 |
|
|
Такрори такрорӣ (%) |
<3 |
<2 |
|
|
Вокуниши басомад (-3dB, сигнал ± 100%) (Гц) |
6 |
4 |
|
|
Моеъи фишор |
Равғани маъданӣ (барои мӯҳри NBR), эфири фосфат (барои мӯҳри FPM) |
||
|
Диапазони часпак (мм ²/с) |
3.8 Ба 380 |
||
|
Диапазони ҳарорати моеъи фишор (℃) |
-30 то +80 |
||
|
Вазн (кг) |
Клапан бо як соленоид |
1.75 |
5.9 |
|
Клапан бо ду соленоид |
2.5 |
7.5 |
|
|
Маълумоти электрикӣ |
|||
|
Андоза |
6 |
10 |
|
|
Навъи шиддат |
Шиддати мустақим |
Шиддати мустақим |
|
|
Шиддати номиналӣ (V) |
24В |
||
|
Макс.ҷараён барои як соленоид (A) |
1.5 |
||
|
Гӯшти электромагнитӣ |
Арзиши сард дар 20 ℃ |
5.4 |
10 |
|
Арзиши максималии гарм |
8.1 |
15 |
|
|
Ҳарорати муҳити зист ℃ |
то +50 |
||
|
Ҳарорати чарх ℃ |
то +150 |
||
|
Изолятсияи клапан ба DIN 40 050 |
IP65 |
||
|
Таҷҳизоти алоқаманд (24 В росткунаки навъи пул) |
VT-3013S30 |
VT-3014S30 |
|
Вижагиҳо:
▶ Клапани мутаносиби мустақим барои танзими самт ва ҳаҷми ҷараёни моеъи гидравликӣ
▶ Барои васлкунии зерпластин
▶ Барои назорати ҳалқаи кушода ҳам самт ва ҳам ҷараёни моеъи гидравликӣ
▶ Спули идоракунӣ дар маркази пружа
▶ Паст шудани фишор дар заминҳои назоратӣ
▶ Ҳам клапан ва ҳам назорати электронӣ аз як таъминкунанда
Ариза:
Клапанҳои идоракунии самти навъи 4WRA барои назорат кардани самт ва миқдори ҷараён истифода мешаванд.
Клапанҳои идоракунии самти навъи 4WRA асосан аз корпус (1), спули идоракунӣ (3), як ё ду пружаи бозгашт (2) ва илова бар ин як ё ду соленоидҳои мутаносиб (5) иборатанд.
Навъи 4WRA 6......10B/..... ва 4WRA 10......10B/.....(вентили 3 мавқеъ)
Агар электромагнитҳо фаъол нашаванд, спули идоракунӣ (3) тавассути пружинаҳои бозгашт (2) дар ҳолати бетараф нигоҳ дошта мешавад. Фаъолсозии чархаи идоракунӣ (3) мустақиман тавассути электромагнитҳои мутаносиб (5) сурат мегирад. Агар, масалан, электромагнити «А» ба кор андохта шавад, он спули идоракуниро (3) мутаносибан ба сигнали электрики ба тарафи рост тела медихад. Пайвастшавӣ пас аз P ба B ва A ба T анҷом дода мешавад.
Бо ин роҳ, спули идоракунӣ (3) боиси тадриҷан кушода шудани чуқуриҳои V-шакл мегардад. Вақте ки электромагнитҳои мутаносиб (5) аз қувваи барқ холӣ карда мешавад, чархаи идоракунӣ (3) тавассути пружинаи бозгашт ба ҳолати марказӣ бармегардад. (2).
Сохтори клапан самти мутаносиб 4WRA
Навъи 4WRA ...A...10B ва 4WRA ...B...10B (вентили 2-ҷойгир)
Вазифаи ин клапан бо клапани навъи 4WRA якхела аст. Аммо он клапани самти 2 мавқеъ дорад, ки танҳо як клапан дорад.
соленоиди мутаносиб
Намуди 4WRA васлкунии зеризаминӣ, маркази баҳор ва пастшавии фишори пастро дар заминҳои назорат қабул мекунад.
Онҳо аксар вақт дар мошинсозӣ, саноати сабук, металлургия, кон, парвози кайҳонӣ ва дигар соҳаҳо истифода мешаванд.
Сохтори клапани мутаносиби самти 4WRA...A... ва 4WRA...B...
Аломати клапани мутаносиби самти 4WRA
