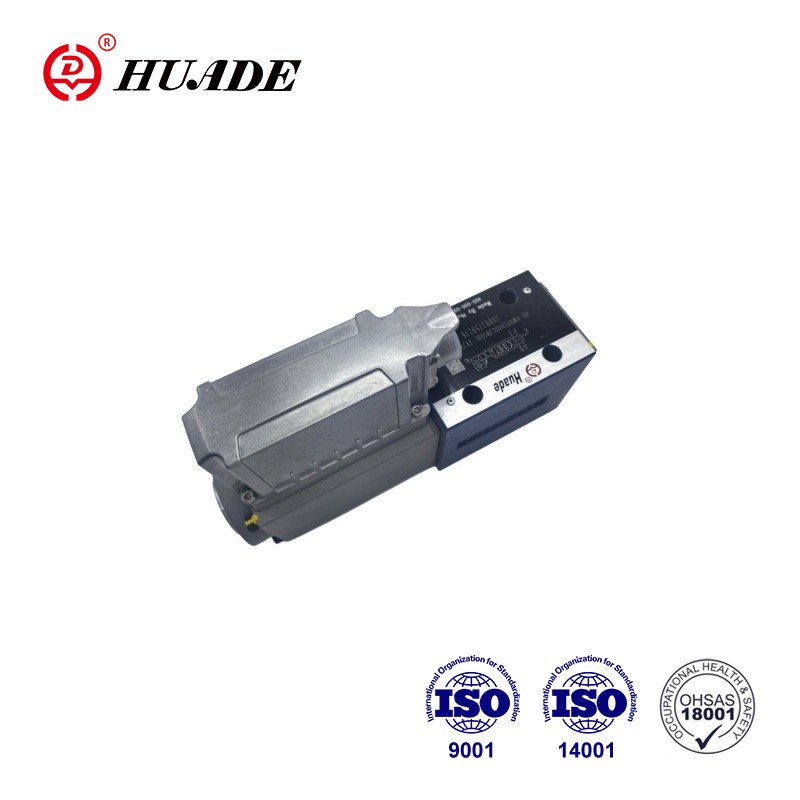

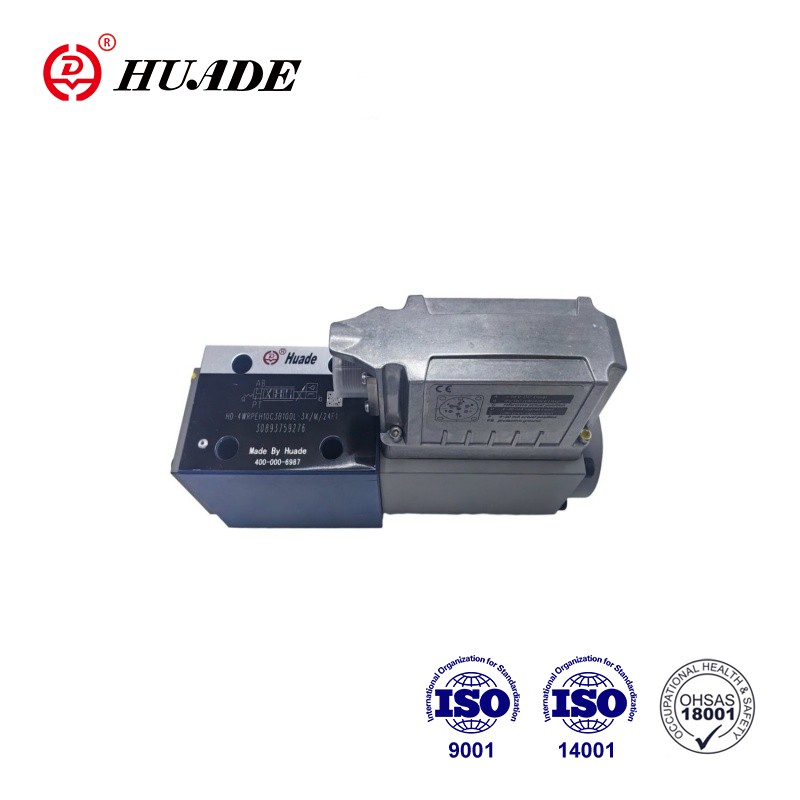

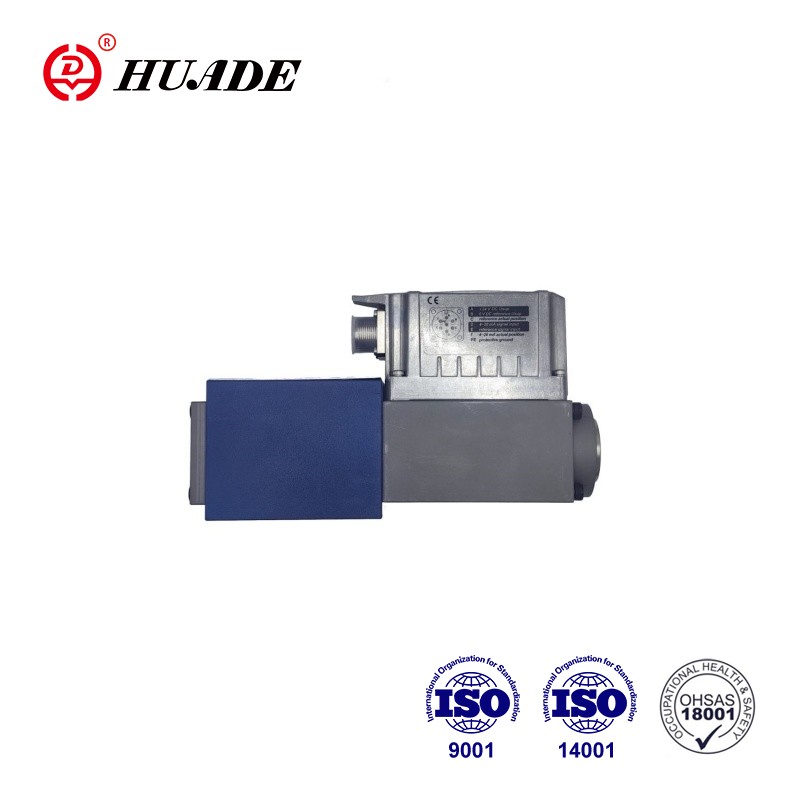

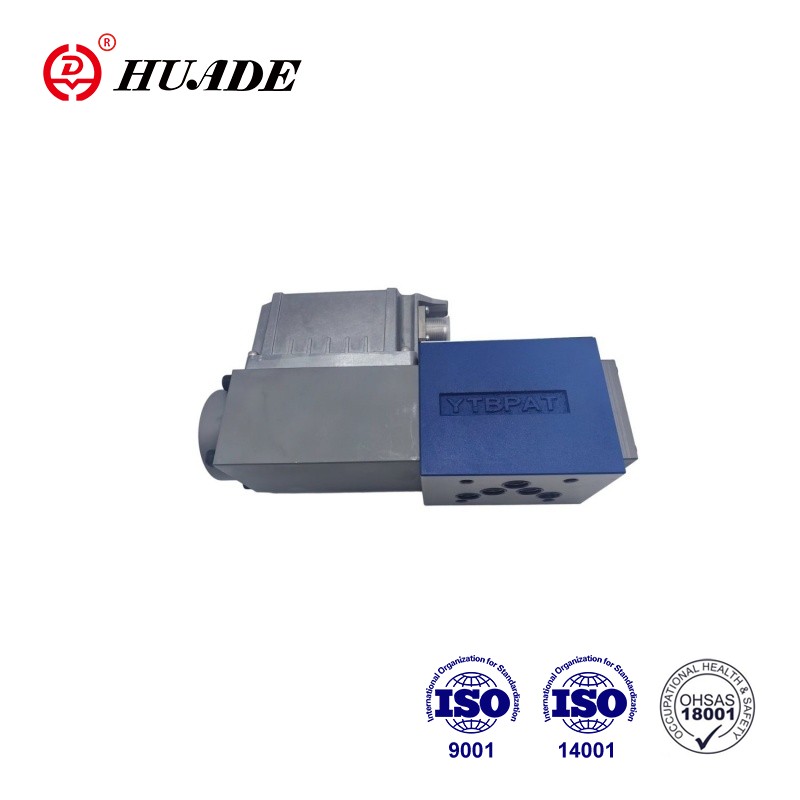

Клапани 4WRPEH 10- 3X як клапани идоракунии самти мустақим бо бозгашти мавқеъи барқ ва электроникаи ҳамгирошуда (OBE) мебошад. 4WRPEH 10- 3X як клапани зеризаминӣ васлшуда бо дақиқии баланди посух аст ва барои назорати мавқеъ, суръат ва фишори дақиқ мувофиқ аст. Принсипи кори клапани мутаносиби мустақими серворо метавон чунин ҷамъбаст кард: ядрои клапан мустақиман аз ҷониби қувваи электромагнитӣ барои ноил шудан ба назорати дақиқи ҷараёни моеъ ва фишор идора карда мешавад.
| Маълумоти техникӣ | ||
| Генерал | ||
| Навъи пайвастшавӣ | Ҷойгиркунии зеризаминӣ | |
| Намунаи интиқол | ISO 4401-05-04-0-05 | |
| Вазн (кг) | 7.1 | |
| Мавқеи насб | Ягон | |
| Диапазони ҳарорати муҳити зист (°C) | -20 … +60 | |
| Ҳарорати нақлиёт (°C) | –30 … +80 | |
| Ҳадди ниҳоии нигоҳдорӣ (сол) | 1 | |
| Рутубати максималии нисбӣ (бе конденсатсия) (%) | 95 | |
| Синфи муҳофизат мувофиқи EN 60529 | IP65 (агар пайвасткунакҳои мувофиқ ва дуруст васлшуда истифода шаванд) | |
| Ҳарорати ҳадди аксар (°C) | 150 | |
| Арзиши MTTFD мувофиқи EN ISO 13849 (солҳо) | 150 (барои тафсилоти бештар нигаред ба варақаи маълумотии 08012) | |
| Санҷишҳои он мувофиқи DIN EN 60068-2-6 | 10 ... 2000 Гц / ҳадди аксар 10 г / 10 давра / 3 меҳвар | |
| Санҷиши садо мувофиқи DIN EN 60068-2-64 | 20 … 2000 Гц / 10 gRMS / 30 г қуллаи / 30 дақ. / 3 меҳвар | |
| Зарбаи нақлиёт мувофиқи DIN EN 60068-2-27 | 15 г / 11 мс / 3 зарба / 3 меҳвар | |
| Зарба мувофиқи DIN EN 60068-2-27 | 35 г / 6 мс / 1000 зарба / 3 меҳвар | |
| Мутобиқат | ▶ CE мувофиқи дастури EMC 2014/30/EU, мувофиқи санҷидашуда | EN 61000-6-2 ва EN 61000-6-3 |
| ▶ Дастури RoHS | 2011/65/ИА | |
| Гидравликӣ | |||
| Максимум фишори корӣ | ▶ Портҳои A, B, P (бар) | 350 | |
| ▶ Порт T (бар) | 250 | ||
| Моеъи гидравликӣ | Ба ҷадвал дар саҳифаи 7 нигаред | ||
| Диапазони часпак | ▶ Тавсия дода мешавад (мм2/с) | 20 … 100 | |
| ▶ Максималии иҷозатдодашуда (мм2/с) | 10 … 800 | ||
| Диапазони ҳарорати моеъи гидравликӣ (гузаранда) (°C) | -20 … +70 | ||
| Дараљаи максималии ифлосшавии моеъи гидравликї; Синфи тозагӣ мувофиқи ISO 4406 (c) | Синфи 18/16/13 | ||
| Ҷараёни номиналӣ (∆p= 35 бар дар як канори назорат) (L/min) | 50 | 100 | |
| Маҳдудияти истифода (∆с) дар мавриди гузариш ба хатогиҳо (арзишҳо ба канори ҷамъшуда татбиқ мешаванд) | ▶ Аломатҳои C3, C5, C (бар) | 350 | 140 |
| ▶ Аломатҳои C1, C4 (бар) | 250 | 100 | |
Вижагиҳо:
▶Боэътимод - тарҳи исботшуда ва мустаҳкам
▶Бехатар - мавқеъи бехатарии чархаи идоракунӣ дар ҳолати хомӯш
▶Энергияи каммасраф - талабот ба нафти пилотӣ нест
▶Сифати баланд - спул ва остини назоратӣ бо сифати серво
▶Чавир - барои танзими мавқеъ, суръат ва фишор мувофиқ аст
▶Дақиқ - ҳассосияти баланди посух ва гистерези кам
▶Интерфейси IO-Link, ихтиёрӣ
▶Интерфейси IO-Link, ихтиёрӣ. Истифодаи клапан бо
IO-Link ҳамчун унсури хомӯш то категорияи 3,
PL d мувофиқи EN 13849-1.
Ариза:
Клапани мутаносиби самти серво 4WRPEH10-3X дар соҳаи автоматизатсияи саноатӣ, техникаи муҳандисӣ ва муҳандисии баҳрӣ васеъ истифода мешавад.
Ташкил кардан
Клапани вокуниши баланд HD-4WRPEH асосан аз инҳо иборат аст:
▶ Корпуси клапан бо спули идоракунӣ ва остин дар серво
сифат (1)
▶ Соленоиди идоракунӣ бо табдилдиҳандаи мавқеъ (2)
(ихтиёрӣ бо мембранаи муҳофизати электронӣ (6))
▶ Электроникаи бортӣ (OBE) (3) бо интерфейси аналогӣ ё IO-Link (4) (ихтиёрӣ бо демпинг)
лавҳа (5))
Функсия
Электроникаи интегралӣ (OBE) арзиши фармони муқарраршударо бо арзиши воқеии мавқеъ муқоиса мекунад. Дар сурати инҳирофҳои идоракунӣ, электромагнитҳои зарба ба кор медароянд. Аз сабаби тағирёбии қувваи электромагнитӣ, чархи идоракунӣ бар зидди пружа танзим карда мешавад. Қисмати чархзании зарба/назорат мутаносибан ба арзиши фармон назорат карда мешавад. Дар ҳолати пешакии арзиши фармон аз 0, электроника чархаи идоракуниро дар муқобили пружа ба мавқеи марказӣ танзим мекунад. Дар ҳолати ғайрифаъол, пружина то ҳадди аксар канда шудааст ва клапан дар ҳолати аз кор мондан аст.
Функсияи бехатарӣ (хомӯшкунии IO-Link)
Бо қатъ кардани шиддати таъминот дар устои IO-Link (Синфи B-порт), пинҳои 2 ва 5, клапани IO-Link-ро бехатар хомӯш кардан мумкин аст. Пас аз хомӯш кардани шиддати таъминот, чархаи назоратии клапан ба ҳолати бехатарӣ гузошта мешавад.
Барои кафолат додани шарти гидравликӣ барои хомӯш кардани бехатарӣ, ҳамбастагии чархи идоракунӣ/олтин низ бояд ба назар гирифта шавад.
Ба кофии такрорӣ бо рамзҳои C3, C5, C4 ва C1 кафолат дода мешавад.
Хомӯшии бехатар қисми клапани IO-Link нест ва бояд барои тарҳрезии бехатари мошинҳо ба назар гирифта шавад.
Хомӯш кардани электромагнитҳои назоратӣ
Дар сурати руй додани хатогихои зерин электромагнитхои идоракуниро электроникаи интегралй (OBE) аз кувваи худ хомуш мекунанд ва спули идоракуниро ба холати бехавф гузошта мешавад:
▶ Паст шудани шиддати ҳадди ақали таъминот
▶ Танҳо дар интерфейси "F1":
- Паст шудан аз ҳадди ақали арзиши фармони ҷории 2 мА (танаффуси кабели сатри арзиши фармонро дар бар мегирад (халқаи ҷорӣ))
▶ Танҳо дар интерфейси "L1":
- Фаъолсозии ғайрифаъол, қатъи муошират
(саги посбон)
– Дар сурати хатогии дохилии IO-Link
▶ Танҳо дар интерфейси "C6":
– Илова бар ин, озод кунед
Лавҳаи намноккунии "D"
Пластинкаи дампинг (5) суръатро кам мекунад
амплитудахо дар электроникаи борти (басомадхо >300 Гц).
Огоҳӣ:
Истифодаи лавҳаи демпинг барои барномаҳое, ки асосан барангезиши басомади пасти <300 Гц тавсия дода намешавад.
Мембранаи муҳофизати электронӣ "-967"
– Барои пешгирии пайдоиши конденсат дар корпуси электроникаи интегралӣ (OBE), мембранаи муҳофизати электрониро (6) истифода бурдан мумкин аст.
Тавсия дода мешавад, ки барои истифода берун аз шароити стандартии саноатӣ бо намии баланди ҳаво ва
тағироти назарраси ҳарорат (масалан, дар беруни бино).
