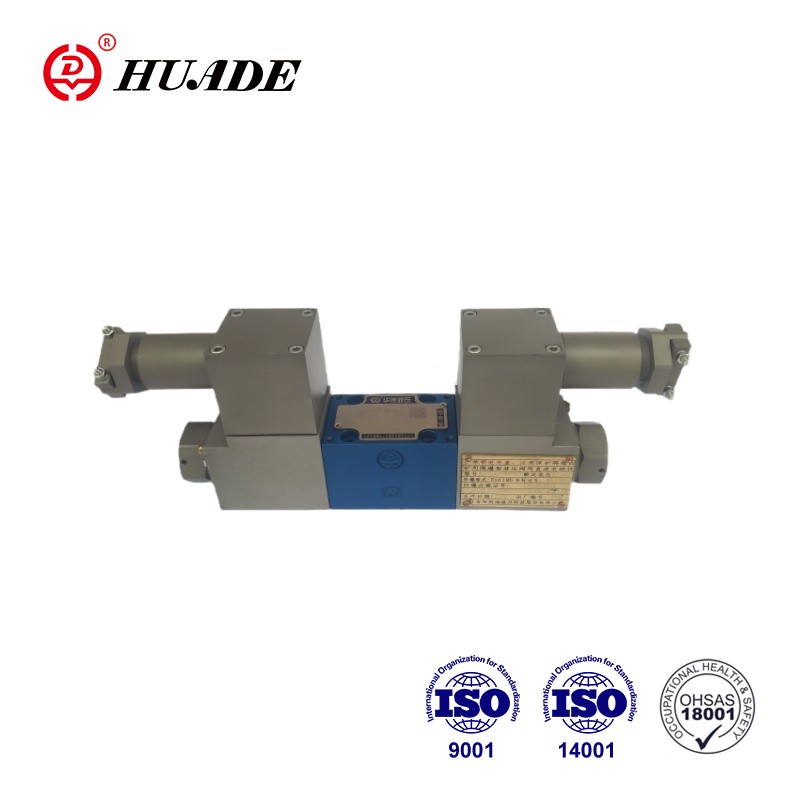

Клапани мутаносиби самти таркиш ба таркиш 4WRA 10-2X аз маводи баландсифати ба зангзанӣ тобовар сохта шудааст ва корпус аз маводи ба таркиш тобовар сохта шудааст, ки метавонад ба таъсири таркиш ва эрозияи аланга муқовимат кунад. Клапани мутаносиби самти таркиш тобовар 4WRA 10-2X аз сертификатсияи CNEX гузашт. Маҳсулоти аз таркиш тобовар Huade дар бозор бо сифати баланд ва нархи паст ситоиши пайваста гирифтааст.
| Гидравликӣ | |||
| Насбкунӣ | Ихтиёрӣ, беҳтараш уфуқӣ | ||
| Андозаи номиналӣ | 6 | 10 | |
| Вазн (кг) | 4WRA...2X | 2 | 6.6 |
| Ҷараёни номиналии Qvnom дар △p = 10 бар (L/min) | 7, 15, 26 | 30, 60 | |
| Гистерезис (%) | ≤5 | ||
| Фосилаи бозгашт (%) | ≤1 | ||
| Ҳассосияти посух (%) | ≤ 0,5 | ||
| Фишори ҳадди аксар | Портҳои A, B, P (бар) | 350 | |
| Порт T (бар) | 210 | ||
| Моеъи фишор | Равғани маъданӣ (HL, HLP) ба DIN 51524 | ||
| Дигар моеъҳои фишор мувофиқи дархост! | |||
| Диапазони ҳарорати ҳавои муҳити зист (℃) | 4WRA...2X | -20°C то 70°C(-4°F то 158°F) | |
| Диапазони часпак (мм2/с) | 20 то 380 (беҳтараш 30 то 46) | ||
| Синфи тозагии моеъ | NAS1638 class9 ё ISO 4406 синфи 20/18/15 | ||
| Электрикӣ | ||||
| 1) Маълумоти электромагнитӣ | ||||
| Навъи шиддат | DC | |||
| Сигнали арзиши фармон барои 4WRA | ±10Vor4~20mA | |||
| Макс.ҷараён барои як соленоид (A) | 2.5 | 1.5 | 0.8 | |
| Муқовимати кати электромагнитӣ (Ω) | Арзиши хунук дар 20 ° C | 2 | 4.8 | 19.5 |
| Арзиши максималии гарм | 3 | 7.2 | 28.8 | |
| Вазифа (%) | ED100% | |||
| Ҳарорати максимум (℃) | 150 | |||
| Муҳофизати клапан ба EN60529 | IP 65 | |||
| 2) электроникаи идоракунӣ | ||||
| Баландкунанда | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Шиддати таъминот (V) | Шиддати номиналӣ | 24 | ||
| Арзиши маҳдудкунандаи поён | 21/22 (4WRA) | |||
| Арзиши маҳдудияти болоӣ | 35 | |||
| Истеъмоли қувваи пурқувват (A) | Imax | <1.8 | ||
| Ҷараёни импулс | 3 | |||
Вижагиҳо:
▶Клапани мутаносиби самти мустақим барои идора кардани самт ва бузургии ҷараён
▶Барои васлкунии зеризаминӣ: Намунаи интиқол ба ISO4401 мувофиқ аст
▶ Фаъолсозӣ тавассути электромагнитҳои мутаносиб бо риштаи марказӣ ва чархаи ҷудошаванда
▶Спули идоракунандаи баҳорӣ
Ариза:
Клапанҳои мутаносиби самти таркиш тобовар 4WRA 10-2X дар конҳои ангишт васеъ истифода мешаванд. саноати нефту химия.
Клапанҳо асосан аз инҳо иборатанд: Корпус (1) бо сатҳи васлкунӣ, Спули идоракунӣ (3) бо пружаҳои фишурда (2), Соленоидҳо (4) бо риштаи марказӣ.
Ҳангоми аз барқ хоста шудани электромагнитҳо (4), чархи идоракунӣ (3) тавассути пружинаҳои фишурдашаванда (2) дар ҳолати марказӣ нигоҳ дошта мешавад.
Фаъолияти мустақими чархаи идоракунӣ (3) тавассути фаъол кардани яке аз электромагнитҳои мутаносиб (4) масалан. назорати рости электромагнит, пас аз он ба тарафи чап ҳаракат кардани спирали идоракунӣ (3) мутаносибан ба сигнали вуруди электрикӣ ва пайвастшавӣ аз Р ба А ва В ба Т тавассути буришҳои сӯрохимонанди дорои хусусияти ҷараёни прогрессивӣ.
4WRA(E)...A-2X 2 клапанҳои мавқеъи ивазшаванда танҳо бо электромагнитҳои "a" муҷаҳҳаз шудаанд. Дар ҷои электромагнитҳои мутаносиби "b" сими (6) насб карда шудааст.
Аломатҳои клапани мутаносиби самти таркиш 4WRA 10-2X
