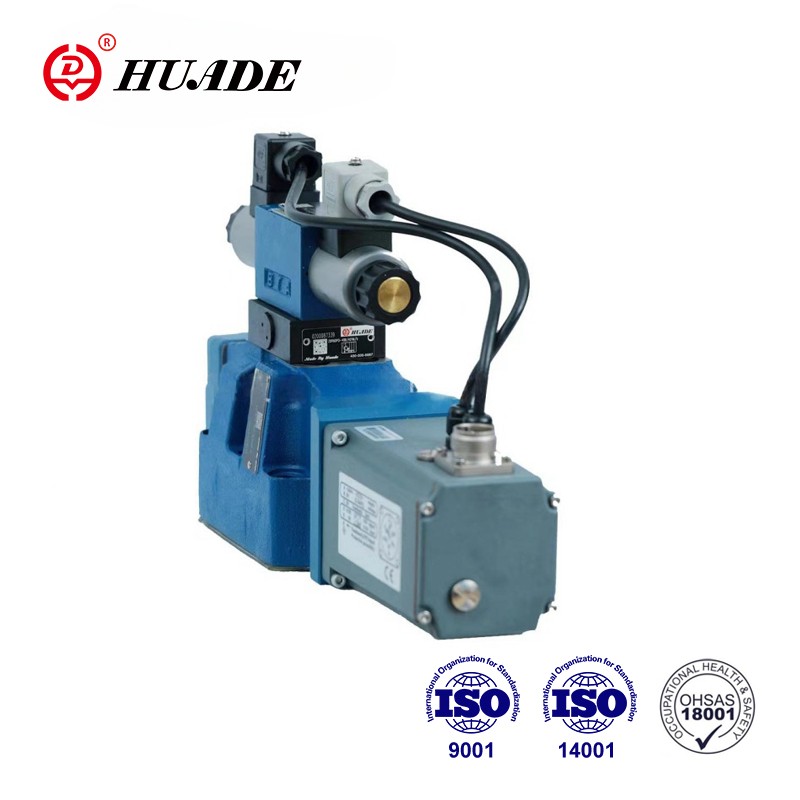

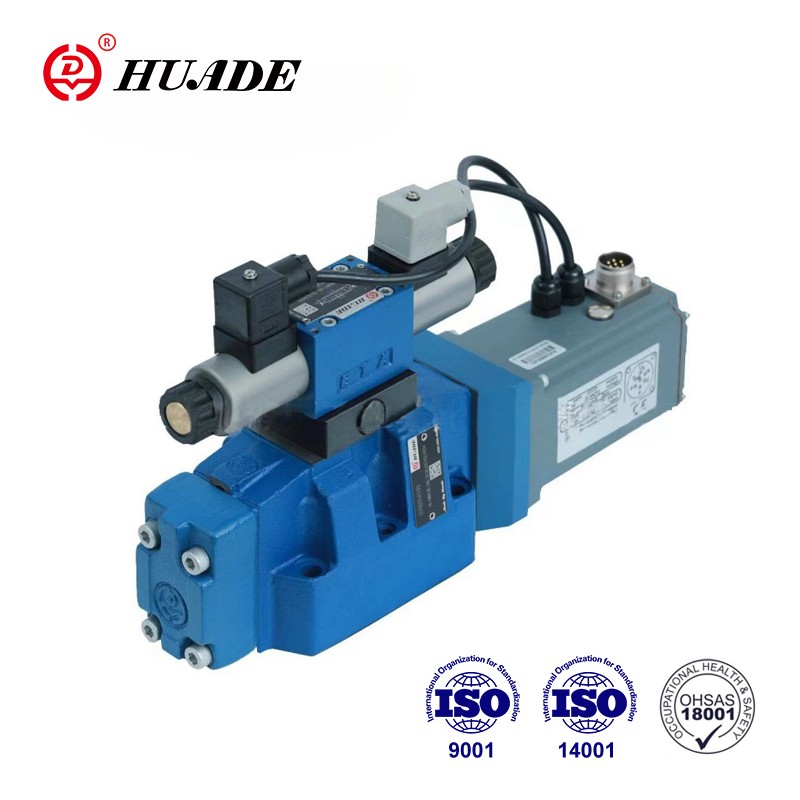

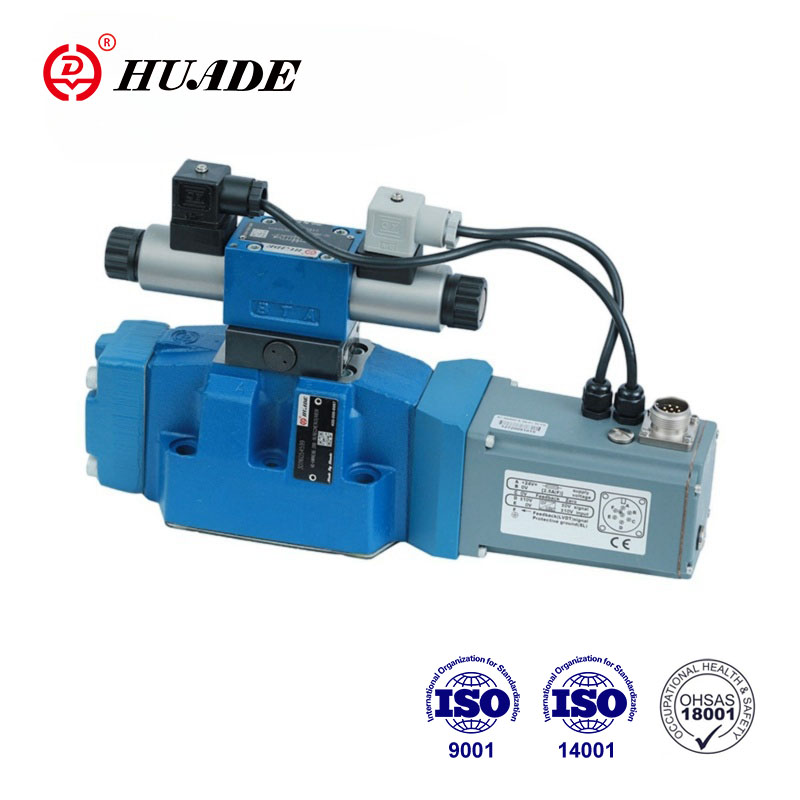

Клапанҳои навъи 4WRKE клапанҳои мутаносиби самти 2-марҳила мебошанд. Онҳо самт ва андозаи ҷараёнро назорат мекунанд. Марҳилаи асосӣ аз рӯи мавқеъ назорат карда мешавад, то мавқеи чархи идоракунӣ аз қувваҳои ҷараён низ дар ҳолати ҷараёнҳои калон мустақил бошад. Пас аз ҷорӣ намудани технология ва тадқиқот ва рушди мустақил, Huade маҳсулоти пропорционалии клапан дорои кори устувор ва сифати баланд доранд.
| Гидравликӣ | |||||
| Андоза | 10 | 16 | 25 | 32 | |
| Фишори корӣ | Клапани назорати пилотӣ (МПа) Таъмини равғани пилотӣ | 2,5 ~ 31,5 | |||
| Клапани асосӣ, бандарҳои P, A, B (МПа) | 31.5 | 35 | 35 | 35 | |
| Фишори бозгашт (МПа) | Хориҷи нафти пилотӣ, беруна | 31.5 | 25 | 25 | 25 |
| Захираи нафти пилотӣ, дохилӣ | ＜1 | ||||
| Порт Y | ＜1 | ||||
| Ҷараёни номиналӣ q ± 10 % дар △p = 1MP (L/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Ҷараёни клапани асосӣ (максималии иҷозатдодашуда) (Л/дақ) | 170 | 460 | 870 | 1600 | |
| Ҷараёни нафти пилотӣ дар бандари X ё Y бо шакли қадами сигнали воридотӣ аз 0 то 100% (L/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Гистерезис (%) | ≤1 | ||||
| Ҳассосияти посух (%) | ≤0,5 | ||||
| Дақиқии филтр (мкм) | ≤20 | ||||
| Моеъи фишор | Равғани минералӣ эфири фосфат | ||||
| часпакии миёна (мм2/с) | 20~380 | ||||
| Диапазони ҳарорати моеъи фишор (℃) | -20~70 | ||||
| Вазн (Кг) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Маълумоти электрикӣ | |
| Муҳофизати клапан мувофиқи DIN 40 050 | IP65 |
| Навъи шиддат | DC |
| Навъи сигнал | Аналогӣ |
| Қувва, макс (Вт) | 72 (миёна = 24 Вт) |
| Пайвастагии барқ | Бо сими ҷузъӣ ба E DIN 43 563-AM6 |
| Пайвасткунаки плагин ба E DIN 43 563-BF6-3 | |
| Электроникаи назорат | Ба клапан дохил карда шудааст |
Вижагиҳо:
▶Клапани мутаносиби самти 2-марҳилаи пилотӣ идорашаванда бо бозгашти мавқеъи электрикии чархаи асосии идоракунӣ ва электроникаи ҳамгирошуда (OBE);
▶Назорати самти ҷараён ва андозаи ҷараён
▶Истифода тавассути электромагнитҳои мутаносиб
▶Васлкунии зерплата: Намунаи интиқол тибқи IS0 4401
▶Спули асосии идоракунӣ, ки ба баҳор нигаронида шудааст
▶Мулоқот дар бораи мавқеъи барқ
▶Клапани назорати пилотӣ: Клапани мутаносиби самти якмарҳила
▶Марҳилаи асосӣ бо назорати мавқеъ
Ариза:
Клапани мутаносиби самти 4WRKE-3X барои назорат кардани самт ва ҷараён истифода мешавад.
Клапанҳо асосан аз клапани идоракунии пилотӣ (1), корпус (8), спули асосии идоракунӣ (7), сарпӯшҳо (5 ва 6), пружинаи марказонидашуда (4), табдилдиҳандаи мавқеъи индуктивӣ (9) ва клапани пасткунандаи фишор (3). Агар ягон сигнали воридотӣ мавҷуд набошад, чархаи асосии идоракунӣ (7) тавассути пружинаи марказкунанда (4) дар ҳолати марказӣ нигоҳ дошта мешавад. Њам таѓйир додани мавќеи спули асосии идоракунанда (7) ва њам таѓйир ёфтани ќимати фармон дар љамъбасти љамъбасти пурќувват шиддати дифференсиалиро ба вуљуд меорад. Хангоми мукоисаи фармондихй ва арзиши хакикй ба воситаи электроника инфиродии имконпазири идоракунй муайян карда мешавад ва ба электромагнитхои мутаносиби клапани идоракунандаи пилот (1) чараён дода мешавад. Ҷараён дар электромагнит қувваеро ба вуҷуд меорад, ки чархаи идоракуниро тавассути плунгер дар як саф идора мекунад. Ҷараёне, ки аз тариқи буришҳои идоракунӣ бароварда шудааст, боиси тасҳеҳи чархи асосии идоракунӣ мегардад. Спули асосии идоракунӣ (7) бо ядрои арзиши потуалии индуктивӣ ба арзиши фармон мувофиқат мекунад. Дар ҳолати идорашаванда спули асосии идоракунӣ (7) мувозинат карда мешавад ва дар ин мавқеъ нигоҳ дошта мешавад, ки табдилдиҳандаи (9) ба он пайвастшуда то мавқеи идоракунӣ ҷойгир карда мешавад. Зарбаи чархи идоракунӣ ва кушодашавии идора мутаносибан ба арзиши фармон тағйир меёбад. Электроникаи идоракунӣ дар клапан муттаҳид карда шудааст. Бо танзими клапан ва электроника, инҳироф дар истеҳсоли силсилаи дастгоҳҳо паст нигоҳ дошта мешавад. Ба холӣ рафтани хатҳои танк набояд иҷозат дода шавад; клапани пешакии боркунӣ бояд дар ҳолати мавҷуд будани ҳолати мувофиқ насб карда шавад (фишори мувозинат тақрибан 0,2 МПа).
Рамзи клапан самти мутаносиб 4WRKE-3X
Бастаи Клапан самти мутаносиб 4WRKE-3X
