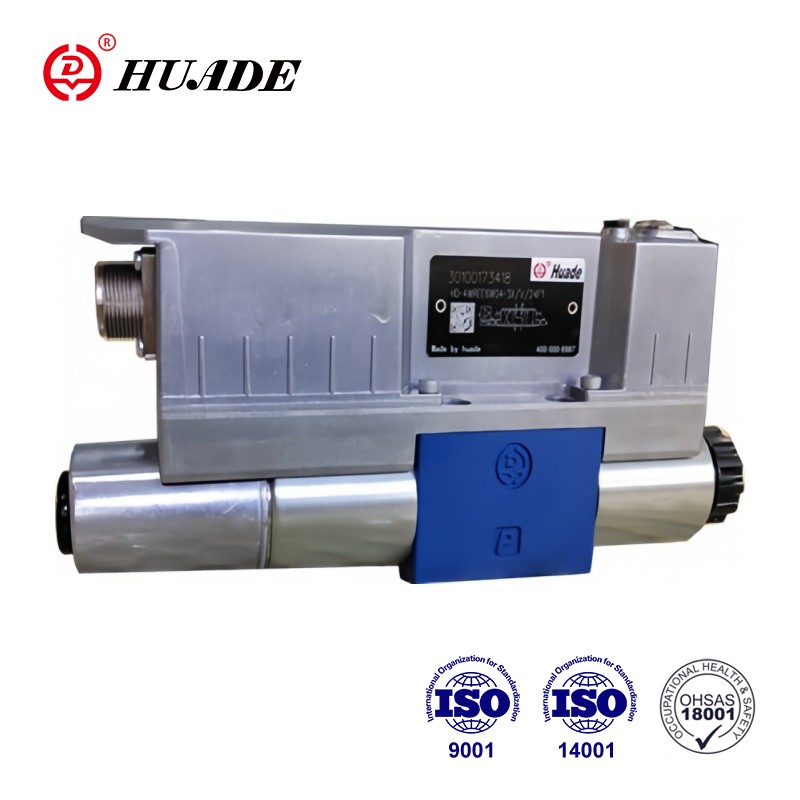

Клапани навъи 4WREE6-3X як клапани мутаносиби самти мустақим бо бозгашти мавқеъи барқӣ ва электроникаи ҳамгирошуда (OBE) мебошад. Клапанҳои мутаносиби навъи 4WREE6-3X аз сертификатсияи CE гузаштаанд. Фишори максималии корӣ то 350 бар аст. Ин яке аз маҳсулоти пешбари Huade Hydraulic мебошад. Ин клапани 4WREE6-3X дорои кори устувор ва нархи нисбатан арзон мебошад.
| Генерал | ||
| Вазн | ▶ Клапан бо ду электромагнит (кг) | 2.6 |
| ▶ Клапан бо як соленоид (кг) | 2.1 | |
| Мавқеи насб | ҳама гуна, беҳтараш уфуқӣ | |
| Диапазони ҳарорати муҳити зист (℃) | -20 … +60 | |
| Диапазони ҳарорати нигоҳдорӣ бо муҳофизати ултрабунафш (℃) | +5 … +40 | |
| Ҳарорати нақлиёт (℃) | –30 … +80 | |
| Мӯҳлати ниҳоии нигоҳдорӣ (сол) | 1 | |
| Санҷишҳои он мувофиқи DIN EN 60068-2-6 | 10 ... 2000 Гц / ҳадди аксар 10 г / 10 давра / 3 меҳвар | |
| Санҷиши садо мувофиқи DIN EN 60068-2-64 | 20 ... 2000 Гц / 10 г RMS / 30 г қуллаи / 30 дақ. / 3 меҳвар | |
| Зарбаи нақлиёт мувофиқи DIN EN 60068-2-27 | 15 г / 11 мс / 3 зарба / 3 меҳвар | |
| Зарба мувофиқи DIN EN 60068-2-27 | 15 г / 11 мс / 1000 зарба / 3 меҳвар | |
| Рутубати максималии нисбӣ (бе конденсатсия) % | 95 | |
| Ҳарорати максималии сатҳи solenoid (℃) | 150 (амалиёти инфиродӣ) | |
| Арзиши MTTFd мувофиқи EN ISO 13849 (солҳо) | 150 | |
| Мутобиқат | ▶ CE мувофиқи дастури EMC 2014/30/EU, мутобиқи EN 61000-6-2 ва EN 61000-6-3 санҷида шудааст ▶ Дастури RoHS 2015/65/EU ▶ Фармони REACH (EC) №. 1907/2006 | |
| Мутобиқати муҳити зист | ▶ Иқлим | Аудити экологӣ мутобиқи EN 60068-2 |
| гидравликӣ | ||
| Максимум фишори корӣ | ▶ Бари порти A, B, P | 350 |
| ▶ Бари порти T | 210 | |
| Ҷараёни максималӣ (тавсия дода мешавад) (Л/дақ) | 80 | |
| Ҷараёни номиналӣ (∆p = 10 бар) (Л/дақ) | 4; 8; 16; 32 | |
| Моеъи гидравликӣ | ба саҳифаи 15 нигаред | |
| Диапазони ҳарорати моеъи гидравликӣ (℃) | ▶ қобили қабул аст | -20 … +70 |
| ▶ тавсия дода мешавад | -40 … +50 | |
| Диапазони часпак (мм2/с) | ▶ иҷозат ℃ | 20 … 380 |
| ▶ тавсия дода мешавад | 30 … 46 | |
| Дараҷаи максималии иҷозатдодашудаи ифлосшавии моеъи гидравликӣ, синфи тозагӣ мувофиқи ISO 4406 (c) | синфи 20/18/15 | |
| Моеъи гидравликӣ | Тасниф | Маводҳои мувофиқи мӯҳр | Стандартҳо | |
| Равғанҳои минералӣ | HL, HLP, HLPD, HVLP, HVLPD | НБР, ФКМ | DIN 51524 | |
| Биологӣ вайроншаванда | ▶ Дар об ҳалнашаванда | HETG | ФКМ | ISO 15380 |
| СУРУД | ФКМ | |||
| ▶ Дар об ҳал мешавад | HEPG | ФКМ | ISO 15380 | |
| Ба оташ тобовар | ▶ Бе об | HFDU (асоси гликол) | ФКМ | ISO 12922 |
| HFDU (пойгоҳи эфир) | ФКМ | |||
| HFDR | ФКМ | |||
| ▶ Дар таркибаш об | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Вижагиҳо:
▶Нусхаи 4/2 ё 4/3-роҳ
▶Барои васлкунии зерпластин
▶ Намунаи интиқол тибқи ISO 4401-03-02-0-05
▶Назорати самт ва андозаи ҷараён
▶Идоракунӣ тавассути электромагнитҳои мутаносиб бо риштаи марказӣ
▶Спули идоракунандаи ба баҳор нигаронидашуда
▶Электроникаи ҳамгирошудаи идоракунӣ (OBE) бо вуруди шиддат ё ҷорӣ ("A1" ва/ё "F1")
Ташкил кардан
Клапан асосан аз инҳо иборат аст:
▷Хонаи (1) бо сатҳи пайвастшавӣ
▷Спули идоракунӣ(2) бо пружинаҳои фишурдагӣ (3 ва 4) ва пластинкаи пружина (5 ва 6)
▷Соленоидҳо (7 ва 8) бо риштаи марказӣ
▷Интиқолдиҳандаи мавқеъ (9)
▷Электроникаи интегратсионӣ (13)
▷Танзими нуқтаи сифрии барқӣ (12) тавассути сими резинӣ дастрас аст
Функсия:
▷Бо электромагнитҳои барқгиранда (7 ва 8), мавқеи марказии чархаи идоракуниро (2) тавассути пружинаҳои фишурда (3 ва 4) байни пластинаҳои пружина (5 ва 6) ҷойгир кунед.
▷Истифодаи мустақими чархаи идоракунӣ (2) тавассути идоракунии электромагнитҳои мутаносиб, масалан. solenoid "b" (8)
- Ҷой задани чархи идоракунӣ (2) ба чап мутаносибан ба сигнали вуруди барқ
-Ин пайвастшавиро аз P ба A ва B ба T тавассути буришҳои навъи сӯрох бо хусусияти ҷараёни прогрессивӣ мекушояд.
Дар ҳолати аз қувваи барқ хосташуда, чархаи идоракунӣ (2) дар ҳолати марказии механикӣ тавассути пружинаҳои бозгашти электромагнитҳо нигоҳ дошта мешавад. Бо рамзи чархи идоракунӣ "V", ин мавқеъ ба мавқеи марказии гидравликӣ мувофиқат намекунад! Вақте ки ҳалқаи назорати клапани барқӣ баста мешавад, чархи идоракунӣ дар мавқеи марказии гидравликӣ ҷойгир карда мешавад.
Клапан бо 2 мавқеъи спул (версияи "4WREE...A...")
Вазифаи ин версияи клапан асосан ба клапан бо се мавқеъи спул мувофиқат мекунад. Аммо, 2 клапанҳои мавқеъи спул танҳо бо электромагнитҳои "a" (7) муҷаҳҳаз шудаанд. Ба ҷои электромагнитҳои мутаносиби 2-юм винти сими (10) мавҷуд аст.
Унсури ҷуброни фишор дар OBE "-967".
Барои пешгирии пайдоиши конденсат дар корпуси электроникаи интегралӣ (OBE), мембранаи муҳофизати электрониро (11) истифода бурдан мумкин аст.
Тавсия дода мешавад, ки берун аз шароитҳои стандартии саноатӣ бо намии баланди ҳавои муҳити зист ва тағирёбии назарраси ҳарорати давравӣ (масалан, дар берун).
Рамзи клапан самти мутаносиб 4WREE-3X
