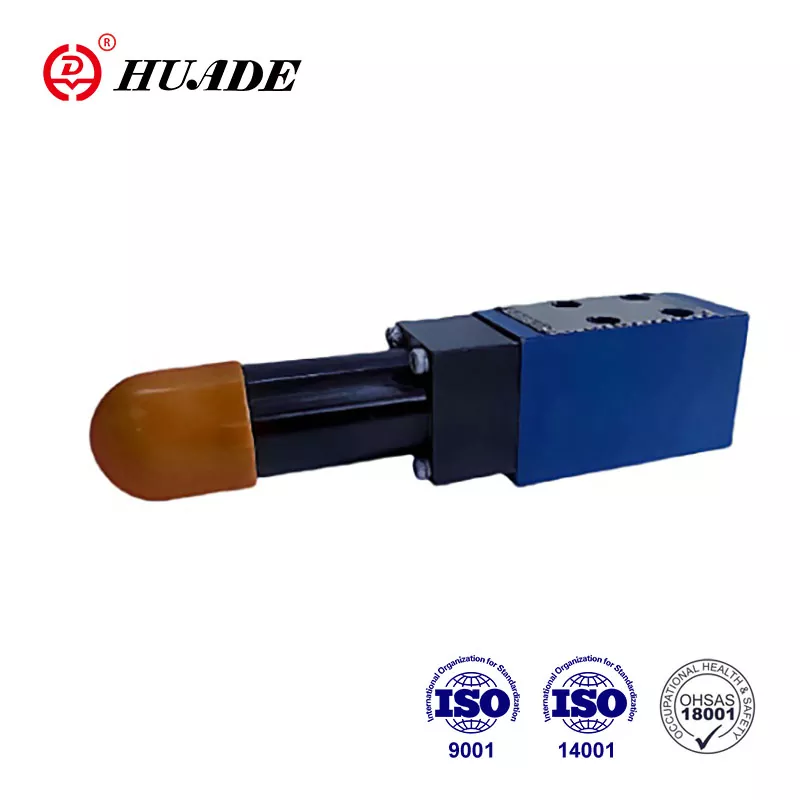

Клапани пайдарпаии фишор DZ 5 DP

Huafilter дар таъмини клапани пайдарпаии фишори Huade® DZ 5 DP тахассус дорад. Huade Hydraulic тавассути шарикии стратегӣ байни ҳукуматҳои Чин ва Олмон дар соли 1979 таъсис ёфтааст, технологияи пешрафтаи Rexroth-ро ворид кардааст. Клапани пайдарпаии фишори Huade® ба стандартҳои байналмилалӣ расидааст. Онҳо бо маҳсулоти маъруф бо сифати хуб ва нархи арзон рақобат мекунанд. Ҳамчун дистрибютори ваколатдори Huade Hydraulic, мо мақсад дорем, ки мизоҷонро бо маҳсулоти баландсифат ва арзон таъмин кунем. Мо муҳандисони ботаҷриба дорем, ки метавонанд сари вақт ёрии техникӣ расонанд.

Ирсоли дархост

Тавсифи Маҳсулот

Клапани пайдарпаии фишор DZ 5 DP барои равона кардани нафт ба системаи дуюм бо фишори муқарраршуда истифода мешавад.

Бо сабаби ҷорӣ намудани технологияи пешрафтаи Rexroth, клапанҳои гидравликии Huade® бо иҷроиш ва сифат бо Rexroth мувофиқанд. Нархи оқилонатар аст. Завод дорои таҷҳизоти пешрафтаи истеҳсолӣ ва системаҳои озмоишии қатъии тамоми ҷаҳон барои таъмини иҷрои аълои маҳсулот мебошад.

Параметри Маҳсулоти фишори пайдарпаии клапан DZ 5 DP

Маълумоти техникӣ
Фишори вуруд, порти P, B (X） (МПа)	то 210; бе клапани бебозгашт то 31,5
Фишори баромад, порт А (МПа)	ба 31.5
Фишори бозгашт, порти T (МПа)	ба 6.0
Ҷараёни максималии иҷозатдодашуда (Л/дақ)	ба 30
Моеъҳо	Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфатӣ (барои мӯҳри FPM)
Диапазони часпак (мм ²/с)	10 ~ 800
Диапазони ҳарорати моеъ (℃)	-30 то +80
Тоза будани моеъ (um)	Тоза будани моеъ Дараҷаи ҳадди иҷозати ифлосшавии моеъ ба NAS 1638 Синфи 9

Хусусияти маҳсулот ва истифодаи клапани пайдарпаии фишор DZ 5 DP

Вижагиҳо:

▶ Барои васлкунии зерпластин

▶ Монтажи фланеци пеши

▶ 5 диапазони фишор

▶ 4 унсурҳои гуногуни танзимот

. Тугмаи гардишкунанда

. Отин бо шашкунҷа ва сарпӯши муҳофизатӣ

. Тугмаи гардиши қулфшаванда бо миқёс

. Тугмаи гардишкунанда бо миқёс

▶ Клапани ихтиёрии бозгашт

▶ Намунаи васлкунӣ мувофиқи DIN 24 340, шакли C барои зерплавҳаҳо

Ариза:

Ин клапани пайдарпаии фишори DZ 5 DP метавонад дар системаҳои гидравликии мошинҳои борбардор ва нақлиёт, мошинҳои сохтмонӣ, мошинҳои саноатӣ, асбобҳо, киштиҳо, металлургия ва дигар таҷҳизот васеъ истифода шавад.

1. Қисм ва аломати клапани пайдарпаии фишор DZ 5 DP

Клапанҳои навъи DZ 5 DP клапанҳои пайдарпайии мустақим мебошанд. Клапанҳои ин намуд асосан аз корпус (1), чархаи идоракунӣ (2), пружинаҳо (3) ва элементи танзимкунандаи фишор (4) ва ба таври иловагӣ клапани бозгашт (5) дар ҳолати зарурӣ иборатанд.

Фишоре, ки дар он клапан нафт мегузарад, дар элементи танзимкунандаи фишор (4) муқаррар карда мешавад. Прушкаҳо (3) чархаи идоракуниро (2) дар ҳолати ибтидоӣ нигоҳ медоранд ва клапан пӯшида мемонад. Фишор дар бандари Р ба воситаи пармакунӣ (6) ва реактивӣ (7) ба майдони кори спул дар канори муқобили пружинаҳои идоракунӣ (3) мегузарад.

Вақте ки фишор дар бандари Р ба арзиши муқарраршуда мерасад, спул барои пайваст кардани порти Р ба порти А ба муқобили пружа ҳаракат мекунад.

Сигнал барои ин тавассути пармакунӣ (6) аз бандари P ба дохили дохилӣ мегузарад.

Нефт акнун ба системаи ба порти А пайвастшуда мегузарад, аммо фишор дар бандари Р паст намешавад.

Равғани пилотӣ инчунин метавонад аз берун тавассути бандари B (X) дода шавад.

Вобаста аз истифодаи клапан, баргардонидани равғани пилотӣ метавонад аз берун тавассути бандари T(Y) ё дохили дохилӣ бошад.

Барои имкон додани ҷараёни озоди баргардонидани нафт аз бандари А ба бандари P, дар ҳолати зарурӣ клапани бебозгашт (5) метавонад дохил карда шавад.

сохтори DZ5DP-3-10B

Аломатҳои DZ 5 DP-10B
