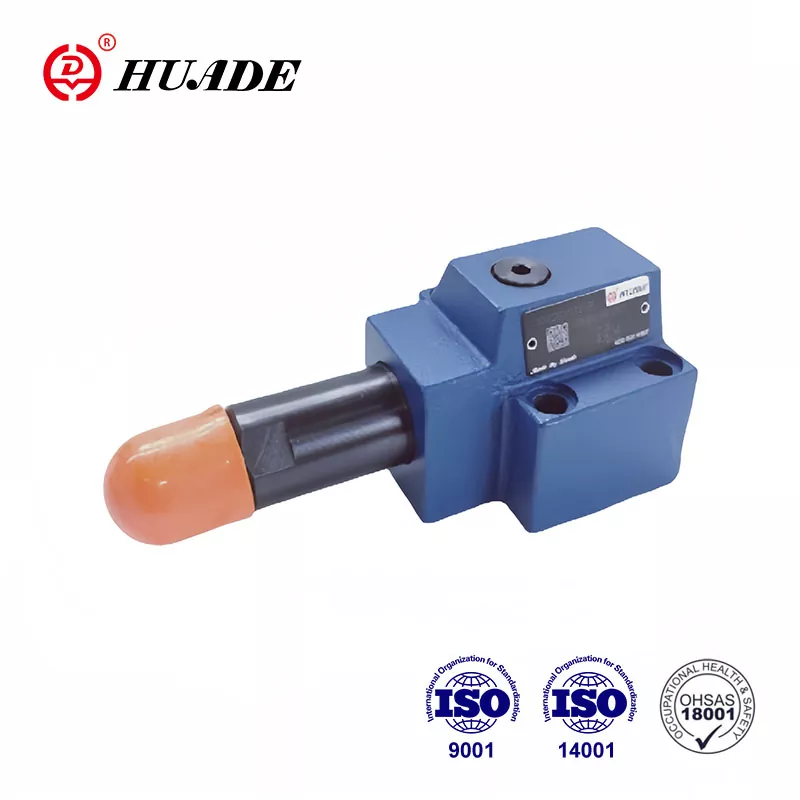

Навъи клапани пайдарпайии фишор DZ 10 DP як клапани пайдарпайии фишори мустақим аст. Он барои пайдарпайии вобаста ба фишори системаи дуюм истифода мешавад. Он дар Чин ва дар кишварҳои хориҷӣ бо сифати баланд ва нархи арзон фурӯхта мешавад. Клапани пайдарпаии фишори Huade® пурра ба стандартҳои байналмилалӣ дар соҳаи гидротехникӣ мувофиқат мекунад. Бо ҷорӣ намудани технологияи пешрафтаи Rexroth, клапанҳои гидравликии Huade® дар иҷроиш бо Rexroth мувофиқанд.
|
Маълумоти техникӣ |
|
|
Фишори вуруд, порти P, B (X） (МПа) |
то 31,5 |
|
Фишори баромад, порт А (МПа) |
то 21.0 |
|
Фишори бозгашт, порти T (МПа) |
ба 16.0 |
|
Ҷараёни максималии иҷозатдодашуда (Л/дақ) |
ба 80 |
|
Моеъҳо |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфатӣ (барои мӯҳри FPM) |
|
Диапазони часпак (мм ²/с) |
10 ~ 800 |
|
Диапазони ҳарорати моеъ (℃) |
-30 то +80 |
|
Тоза будани моеъ (um) |
Тозагии моеъ Дараҷаи ҳадди иҷозати ифлосшавии моеъ ба NAS 1638 Синфи 9 |
|
Максимум ҷараёни (л/дақ) |
то 80 |
Вижагиҳо:
▶ Барои васлкунии зерпластин
▶ 4 рейтинги фишор
▶ 4 унсури танзим:
. Тугмаи гардишкунанда
. Отин бо шашкунҷа ва сарпӯши муҳофизатӣ
. Тугмаи гардиши қулфшаванда бо миқёс
. Тугмаи гардишкунанда бо миқёс
▶ Бо пайвасти ченаки фишор
▶ Тафтиши клапан, ихтиёрӣ
▶ Намунаи васлкунӣ ба DIN 24 340, шакли D, ISO 5781 ва CETOP - RP 121H
Ариза:
Ин клапани пайдарпаии фишори DZ 10 DP метавонад дар системаҳои гидравликии мошинҳои борбардор ва нақлиёт, мошинҳои сохтмонӣ, мошинҳои саноатӣ, асбобҳо, киштиҳо, металлургия ва дигар таҷҳизот васеъ истифода шавад.
Фишори пайдарпай тавассути элементи танзимкунанда (1) муқаррар карда мешавад.
Пружинаи фишурдакунанда (2) спули идоракуниро (3) дар ҳолати аввал нигоҳ медорад, клапан баста аст. Фишор дар бандари А дар майдони поршении спули идоракунӣ (3) дар муқобили пружинаи фишурдакунӣ (2) тавассути хати идоракунӣ (4) мавҷуд аст. Вақте ки фишор ба қимати дар пружинаи фишурдашуда (2) муқарраршуда мерасад, спули идоракунӣ (3) ҳаракат карда, пайвасти А ба Вро мекушояд. Системае, ки ба порти В пайваст аст, бе паст шудани фишор дар канали А пайдарпай мешавад.
Сигнали идоракунӣ тавассути хати идоракунӣ (4) аз бандари А ё берунӣ тавассути пайвасти X гирифта мешавад.
Вобаста аз истифодаи клапан, равғани дренажии ихроҷро ба берун тавассути пайвасти Y ё дарунӣ тавассути B интиқол додан мумкин аст.
сохтори DZ 10 DP 1 -40B
Рамзҳои DZ 10 DP-10B
