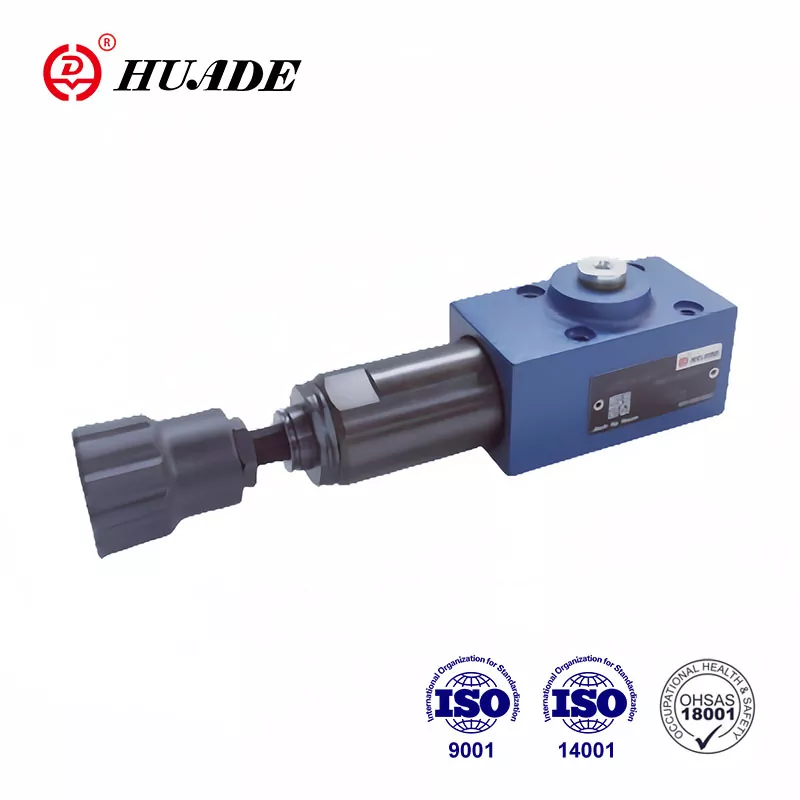

Навъи клапан DZ 6 DP як клапани пайдарпаии фишори мустақим аст. Тавассути ду ҳамкории дарозмуддат ва амиқ бо Rexroth, клапанҳои фишори гидравликии Huade® метавонанд ба Rexroth дар иҷроиш мувофиқат кунанд. Ин клапани пайдарпаии фишорро дар системаи гидравликии мошинҳои борбардор ва нақлиёт, мошинҳои сохтмонӣ, мошинҳои саноатӣ, асбобҳои мошинсозӣ, киштиҳо, металлургия ва дигар таҷҳизот васеъ истифода бурдан мумкин аст.
|
Маълумоти техникӣ |
|
|
Фишори вуруд, порти P, B (X） (МПа) |
то 31,5 |
|
Фишори баромад, порт А (МПа) |
то 21.0 |
|
Фишори бозгашт, порти T (МПа) |
ба 16.0 |
|
Ҷараёни максималии иҷозатдодашуда (Л/дақ) |
ба 60 |
|
Моеъҳо |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфатӣ (барои мӯҳри FPM) |
|
Диапазони часпак (мм ²/с) |
10 ~ 800 |
|
Диапазони ҳарорати моеъ (℃) |
-30 то +80 |
|
Тоза будани моеъ (um) |
Тоза будани моеъ Дараҷаи ҳадди иҷозати ифлосшавии моеъ ба NAS 1638 Синфи 9 |
|
Максимум ҷараёни (л/дақ) |
то 60 |
Вижагиҳо:
▶ Барои васлкунии зерпластин
▶ 5 марҳилаи фишор
▶ 4 Унсурҳои танзим:
. Тугмаи гардишкунанда
. винти сари бо шашкунҷа ва сарпӯши муҳофизатӣ,
Тугмаи гардиши қулфшаванда бо миқёс
Тугмаи гардишкунанда бо миқёс
▶ Тафтиши клапан, ихтиёрӣ
▶ Намунаи васлкунӣ ба DIN 24 340, шакли A, ISO 4401 ва CETOP - RP 121H
Ариза:
Клапани пайдарпаии фишор DZ 6 DP барои пайвасти вобаста ба фишори системаи дуюм истифода мешавад.
Танзими фишори пайдарпай тавассути элементи танзимкунанда (4) сурат мегирад.
Пружина (3) спули идоракуниро (2) дар ҳолати нейтралӣ нигоҳ медорад, клапан баста шудааст. Фишор дар канали Р дар сатхи спирали идоракунанда (2) дар муқобили пружа (3) тавассути хати идоракунӣ (6) мавҷуд аст.
Агар фишор дар канали Р ба арзиши муқарраршудаи пружина (3) расад, спирали идоракунӣ (2) ба тарафи чап гузаронида мешавад ва пайвасти Р ба А кушода мешавад. Система дар канали А бе пастшавии фишор дар канали P пайваст карда мешавад.
Сигнали идоракунӣ аз дохили хати идоракунӣ (6) аз канали P ё берунӣ тавассути бандари B (X) сарчашма мегирад.
Вобаста аз истифодаи клапан резиши нафт аз берун тавассути бандари T(Y) ё дохили дохили тавассути А сурат мегирад.
сохтори DZ 6 DP 1 -50B
Рамзҳои DZ 6 DP-10B
