Гулаки таркишӣ-исбот бо дастгоҳи 4wem10

Гулаки таркиш бо дастони фавқулодда 4Wem10 аст, ки ҷолиби саноатӣ аст, ки махсус барои муҳити оташгиранда ва тарканда тарҳрезӣ шудааст. Шиддоди умумии клапан 4WEM10 24VDC ё 220UC-ро ташкил медиҳад, ва coil-и таркиш, ки бояд ба интиқоли нерӯи қувва мувофиқат кунад. Вақте ки назорати автоматӣ ноком мешавад, дастаки фавқулодда зуд бурида ё кушодани клапанро барои пешгирии гуреза ё таркиш пешгирӣ мекунад.

Параметри маҳсулоти таркишӣ

Хусусияти маҳсулот ва истифодаи клуби таркиш ва истифодаи клапан

Вижагиҳо:

▶ андозаи 6 то 10

▶ фишори ҳадди аксар 350

▶ Ҳадди ниҳоии кории корӣ 120 л / дақ

▶ Кушодан, пӯшидан ва роҳнамоии ҷараён аз ҷониби solenoid ва дастӣ идора карда мешавад

▶ Solnenoid тар будан бо coil-ҷудо

▶ solenoid метавонад 90 ° Рад

Maplate васлкунӣ

Ариза:

Калимаи мустаҳкамии Solnenoid бо дастаки фавқулодда 4WEM10 дар системаҳои қубурҳои партовҳо ва нерӯгоҳҳои истеҳсоли газ ба таври васеъ истифода бурда мешавад, системаҳои истихроҷи минаҳо ва қубурҳои вентилятсияи минаҳо.

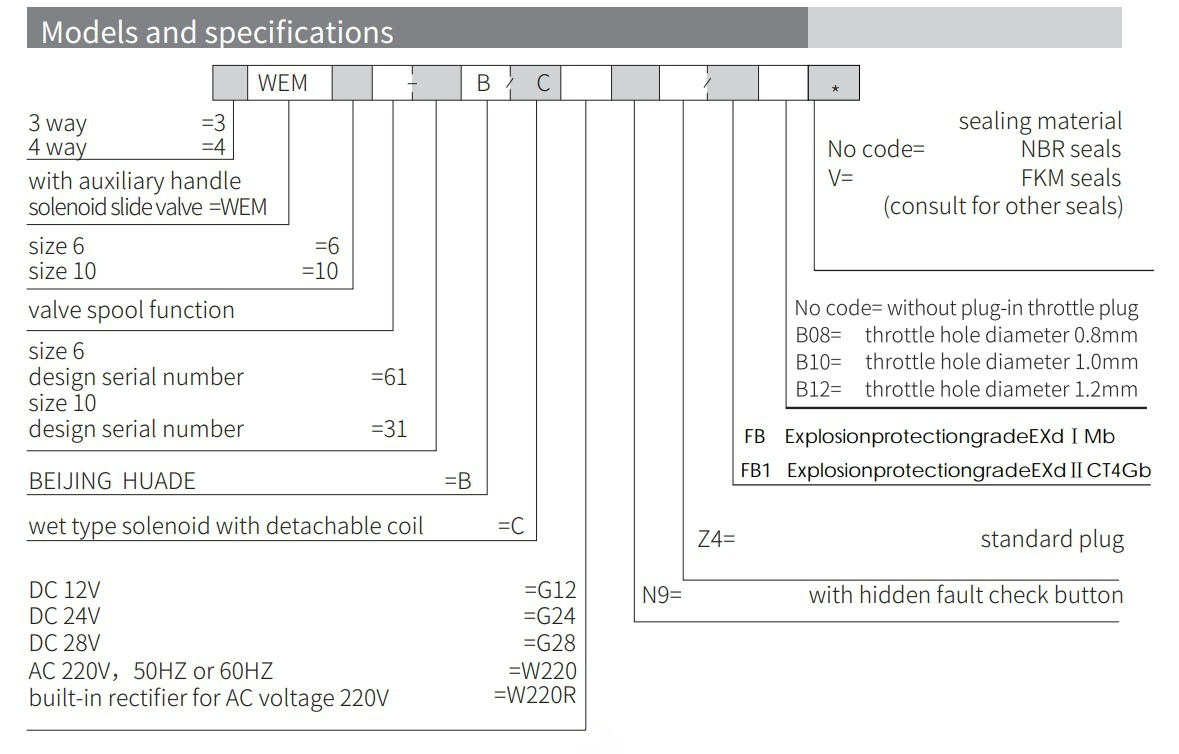

Қисм ва рамзи таркиши садо

Гирифтани клири фаъолонаи навъи VEMM, як ҷузъи доғи Spook мебошад, ки дастаки Solneoid ва амалиётӣ мебошад. Он кушодашавӣ, пӯшида ва ҷараёни ҷараёни ҷараёни моеъро назорат мекунад.

Калиди таркишӣ бо дастури Solenoid 4WEM10 аз ҷисми валанг (1), як ё ду solenoids иборат аст (2), баҳор (4) ва дастгоҳи идоракунӣ.

Амалиёти solnenoid:

Ҳангоме ки қудрате вуҷуд надорад, чуқури клуби клавӣ (3) дар ҳолати бетараф ё дар ҳолати бозгашти баҳор мавқеи бетараф аст. Вақте ки қувваи садои Ҳоленоид (2) дар бораи Valve амал мекунад (3), он аз мавқеи боқимонда ба ҳолати терминал такя карда мешавад. Бо ин роҳ, равғани фишор аз P то A ва B ба t, ё аз t. пас аз Solenoid (2) гузаронида мешавад, баҳри бозгашти (4) ба мавқеи аввалини он.

Амали ёрдамчии дастӣ:

Вақте ки solenoid қавӣ нест, ки каҷи клав (3) метавонад бо амали дастаки ёрирасон гузарад. Дастаки ёрирасдорро (5) ба тарафи рост баргардонед, то қувваи корӣ аз чини гардиш гузарад (6). Valve Core Core (7) ва дастури дастӣ (8) ва роҳнамоӣ дар бораи Cleve (3), ки онро ба чап ҳаракат мекунад. Вақте ки дастаки ёрирасон (5). Ҳангоми баргаштан ба мавқеи сифр, баҳои клавӣ (3) ба мавқеи аслӣ таҳти бозгашти баҳор бармегардад (9).

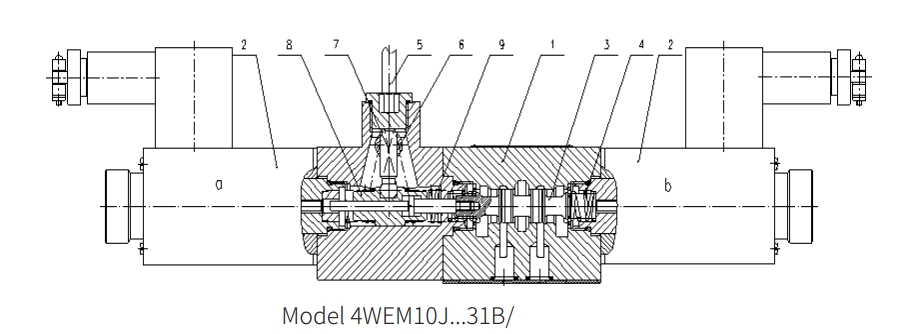

Структура Гулаки таркишӣ-исбот бо дастгоҳи 4wem10

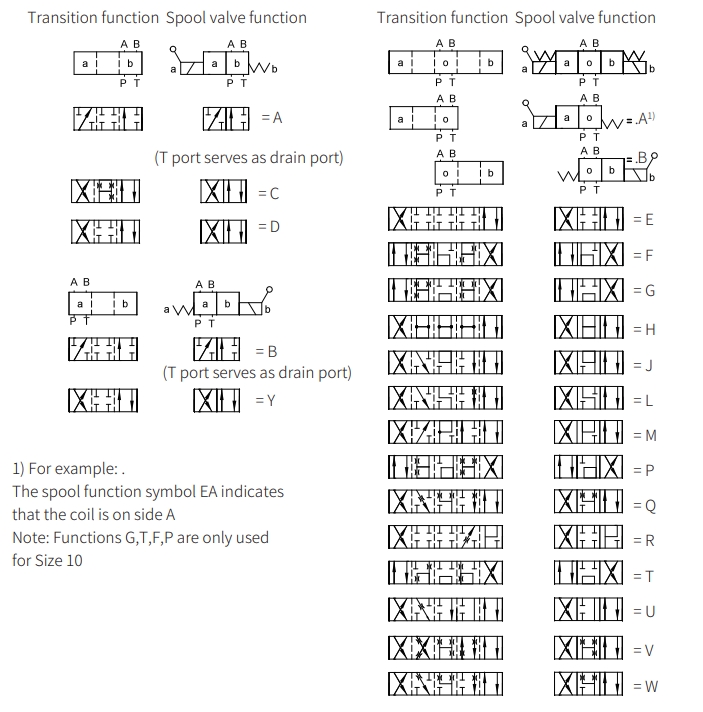

Рамзҳои Гулаки таркишӣ-исбот бо дастгоҳи 4wem10
