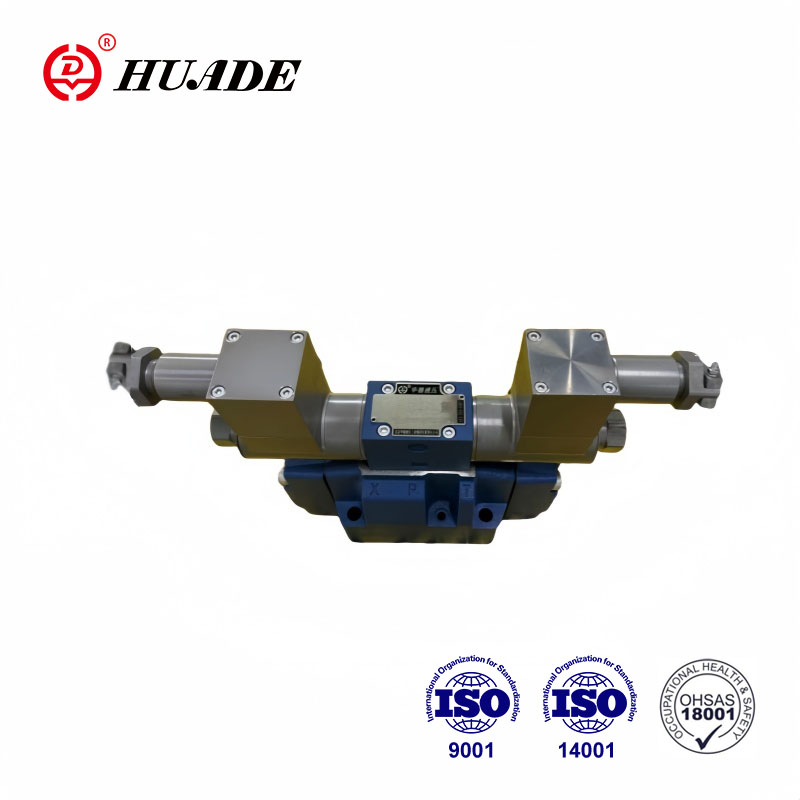

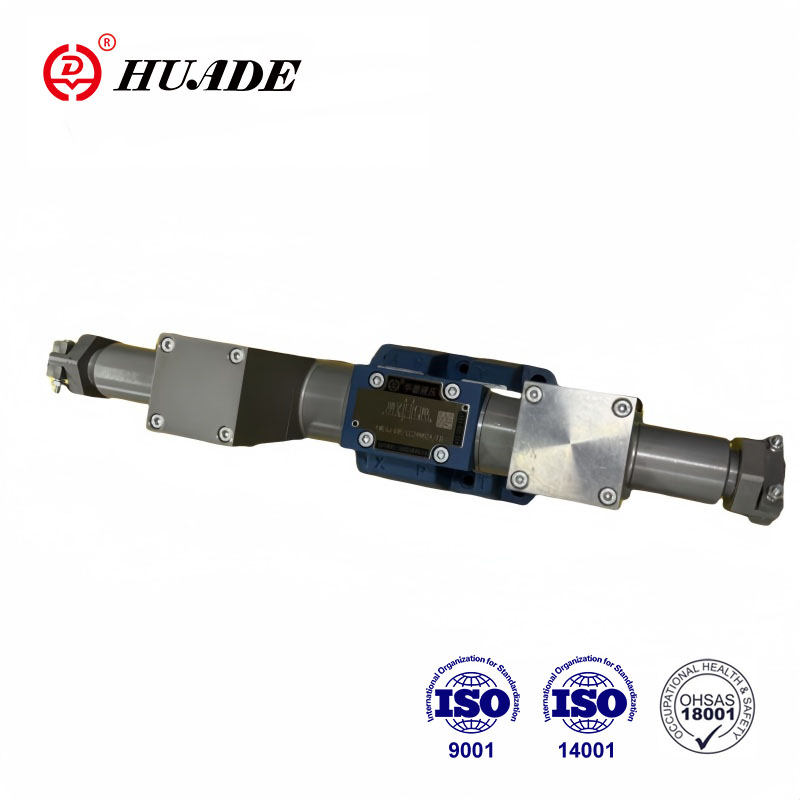

Клапани самти ба таркиш тобовар электромагнитӣ дастгоҳест, ки самти ҷараёни моеъро тавассути қувваи электромагнитӣ назорат мекунад. Силсилаи ба таркиш тобовар WE6 тарҳи махсуси зидди таркишро қабул мекунад, то кафолат диҳад, ки он дар муҳити оташгиранда ва тарканда шарораҳо ё ҳарорати баландро ба вуҷуд намеорад ва ба ин васила аз таркишҳо канорагирӣ мекунад. Ин клапани электромагнитӣ аз таркиш асосан барои назорат кардани самти ҷараёни моеъҳо дар системаҳои гидравликӣ ё пневматикӣ барои қонеъ кардани ниёзҳои шароити гуногуни корӣ истифода мешавад.
|
Технмаълумоти оли |
||
|
Ҷойгиркунии мавқеи |
Ихтиёрӣ | |
| Диапазони ҳарорати муҳити зист (℃) | -30 то +50 (мӯҳри NBR) | |
| -20 то +50 (мӯҳри FKM) | ||
| Вазн | Соленоиди ягона (кг) | 2.6 |
| Соленоидҳои дукарата (кг) | 4.3 | |
| Фишори ҳадди аксар | Порт P, A, B (бар) | 350 |
| Порт T (бар) | 210 | |
| ҳангоме ки фишори корӣ аз арзиши иҷозат зиёд мешавад, аломати spool A ва B бояд бандари T-ро барои дренаж созанд | ||
| Макс. суръати ҷараёни (л/дақ) | 80 | |
| Қисмати ҷараён (гузариши мавқеъи нейтралӣ) | Версияи Q (мм2) | Кариб 6 фоизи майдони номиналй |
| Версияи W (мм2) | Тақрибан 3% майдони номиналӣ | |
| Моеъ | Равғани маъданӣ барои мӯҳри NBR ва FKM мувофиқ аст | |
| Эфири фосфат барои мӯҳри FKM | ||
| Диапазони ҳарорати моеъ (℃) | -30 то +80 (мӯҳри NBR) | |
| -20 то +80 (мӯҳри FKM) | ||
| Диапазони часпаки мм2/с | 2,8 ба 500 | |
| Дараҷаи ифлосшавӣ | Дараҷаи ҳадди ниҳоии ифлосшавии моеъ: Синфи 9. NAS 1638 ё 20/18/15, ISO4406 | |
| Маълумоти электрикӣ | ||
| Навъи шиддат | DC | |
| Шиддати дастрас (V) | 12, 24, 36, 110 | |
| Шиддати иҷозатдодашуда (инҳироф) % | -15 то +10 | |
| Қувваи даромад (Вт) | 30 | |
| Реҷаи кори электромагнитҳо | Кори доимй | |
| Мутобиқати вақти ивазшуда бо ISO 6403 | ДАРОМАД (мс) | 25 ба 45 |
| ХОМӮШ (мс) | 10 то 25 | |
| Басомади ивазшуда (вақт/с) | Ба 15000 | |
| Макс. Ҳарорати катҳо (℃) | +150 | |
Вижагиҳо:
▶Ҳамчун навъи стандартӣ клапани самти муҳофизат аз таркиш истифода мешавад
▶DIN24 340 A навъи дар сатҳи васлкунӣ ISO 4401
▶Соленоиди муҳофизат аз таркиши доимии навъи тар
▶90° соленоиди муҳофизаткунандаи таркиш
▶Камераи фишурдашаванда ҳангоми иваз кардани катон лозим нест, ки кушода шавад
Ариза:
Клапанҳои самти ба таркиш тобовар будани электромагнитҳо дар соҳаи нафту кимиё васеъ истифода мешаванд. Дар саноати нафту кимиё, онҳо асосан барои назорат кардани самти ҷараёни маводи оташгиранда ва тарканда ба монанди нафт ва гази табиӣ истифода мешаванд.
Клапани идоракунии самти навъи WE як клапани самти электромагнитҳои муҳофизати таркиш мебошад, ки барои назорати оғоз, қатъ ва ҷараёни ҷараёни моеъи нафт истифода мешавад.
Клапанҳои идоракунии самт аз корпус (1), як ё ду электромагнит (2), чархи идоракунӣ (3) ва як ё ду пружаи бозгашт (4) иборатанд.
Дар холати барканоршуда чархи идоракуни (3) дар холати бетараф ё ибтидои ба воситаи пружинахои бозгашт (4) нигох дошта мешавад (ба гайр аз чарххои импулс). Спули идоракунӣ (3) тавассути электромагнитҳои тар (2) ба кор андохта мешавад.
Барои кафолат додани кори қаноатбахш бояд ғамхорӣ кард, ки камераи фишори электромагнитӣ бо равған пур карда шавад.
Спули идоракунӣ (3) тавассути электромагнит (2) ва чӯбчаи теладиҳанда (5) ба ҳолати пешбинишуда интиқол дода мешавад ва ин ҷараёни озодро аз Р ба А ва В ба Т ё Р ба В ва А ба Т медиҳад.
Вақте ки электромагнитҳои муҳофизати таркиш (2) хомӯш карда мешавад, элементи клапани идоракунӣ (3) тавассути пружинаи барқароркунӣ (4) ба ҳолати аввала тела дода мешавад.
Навъи 4WE6...61B/O.. (бо функсияҳои A, C ва D маҳдуд аст).
Ин навъи дорои 2 мавқеъи коммутатсионӣ ва 2 клапанҳои идоракунии самтӣ бидуни ҷойгиршавии механизми муҳофизат аз таркиш электромагнит мебошад.
Навъи 4WE6...61B/0F... клапани импулс (бо функсияҳои A, C ва D маҳдуд аст).
Он дорои 2 мавқеъи коммутатсионӣ, 2 электромагнитҳои муҳофизати таркиш ва 1 клапани идоракунии самт бо механизми ҷойгиршавӣ мебошад. 2 мавқеъи коммутатсионӣ алоҳида муқаррар карда мешавад, бинобар ин пайваста электриконидани электромагнитҳои муҳофизат аз таркиш нолозим аст.
Гази картридж
Дроссели картридж зарур аст, зеро ҷараёни воқеӣ метавонад аз ҳудуди иҷрои клапан дар ҷараёни гузариш калонтар бошад.
Сохтори силсилаи WE6 клапан Solenoid-Proof таркиш
