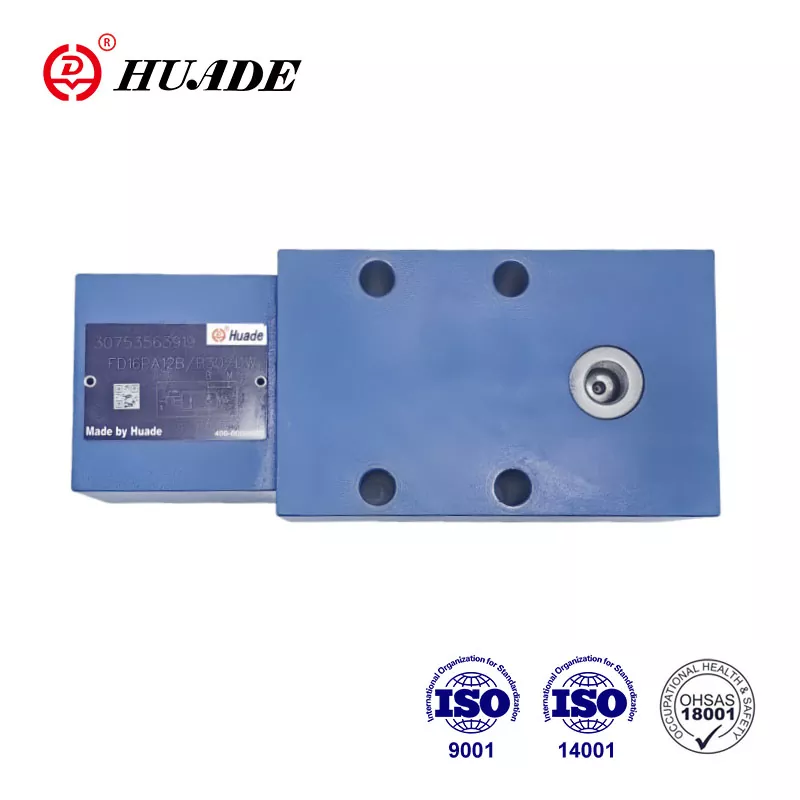

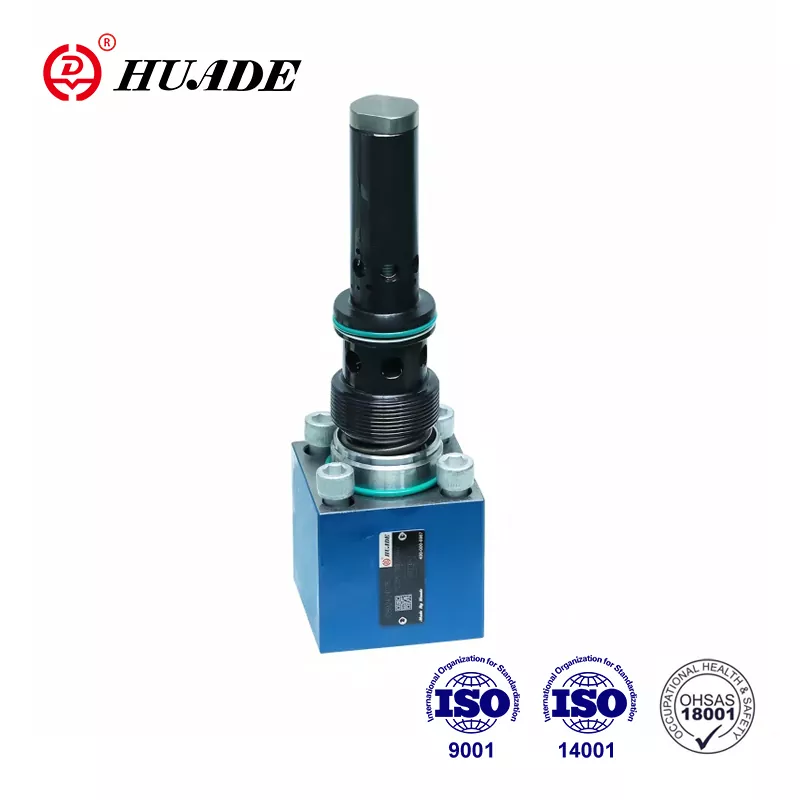

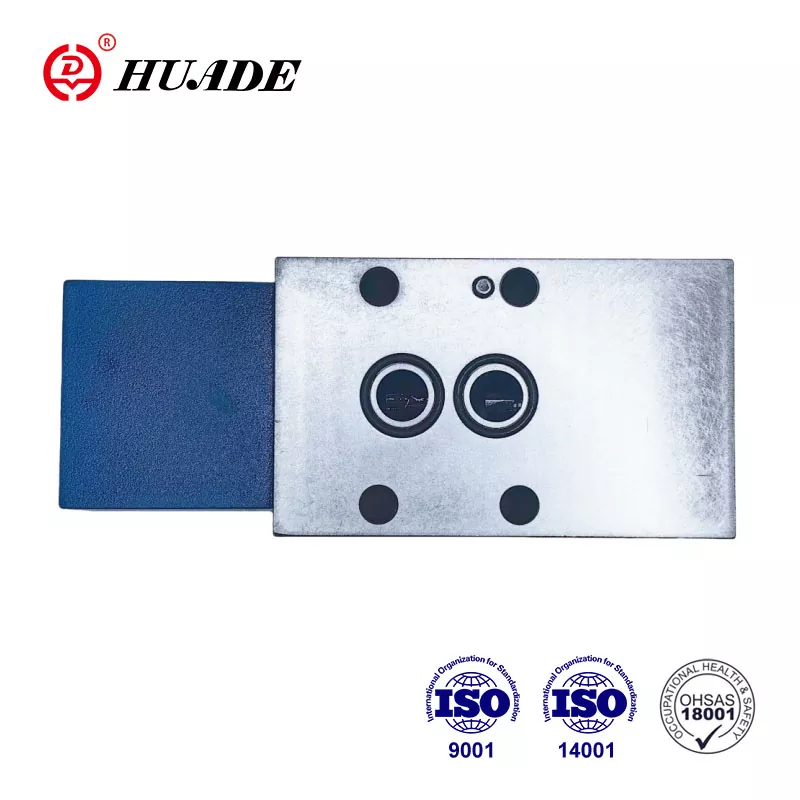

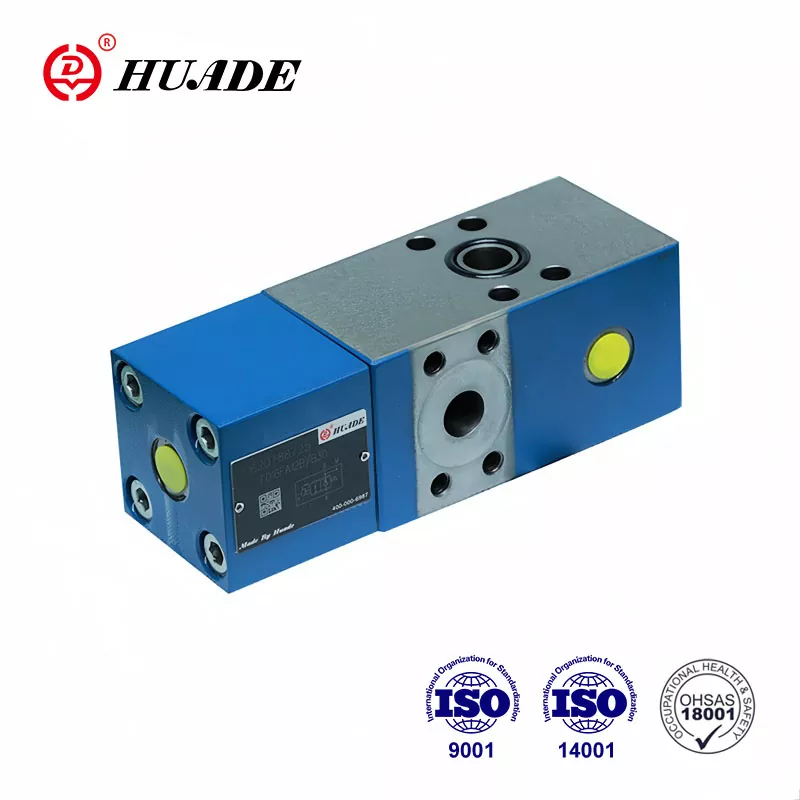

Клапани Huade® check-Q-meter FD 32 -ро дар системаҳои гуногуни гидравликӣ барои назорати ҷараён истифода бурдан мумкин аст. Онҳо бо маҳсулоти маъруф бо сифати хуб ва нархи арзон рақобат мекунанд. Ду ҳамкории дарозмуддат бо Rexroth имкон медиҳад, ки клапанҳои ҷараёни аз ҷониби Huade Hydraulic истеҳсолшуда ба ҳамон сатҳе бо маҳсулоти Rexroth бирасанд. Бо ин нуқтаҳои беназири фурӯш, клапанҳои Huade® check-Q-meter аллакай дар байни истеъмолкунандагони чинӣ маъмуланд.
|
Фишори корӣ, бандарҳои A, X (МПа) |
ба 31.5 |
|
Фишори корӣ. порт B (МПа) |
ба 42 |
|
Фишори пилот, бандари X (диапазони назорати ҷараён) (МПа) |
аз 2 то 3,5, макс.31,5 |
|
Фишори крекинг, А то В (МПа) |
0.2 |
|
Танзими фишор барои клапани рафъи фишори дуввум (МПа) |
ба 40 |
|
Ҷараён (Л/дақ) |
80 (андозаи 12) 200 (андозаи 16) |
|
Таносуби майдони пеш аз кушодашавӣ |
майдони нишасти попет / майдони пилотӣ = 1/20 |
|
Диапазони ҳарорати моеъи фишор (℃) |
-30 то +80 |
|
Диапазони часпак (мм ²/с) |
10 ба 800 |
|
Моеъи фишор |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфат (барои мӯҳри FPM) |
Вижагиҳо:
▶ Намунаи интиқол ба DIN 24 340, аз D,ISO 5781 ва CETOP - RP 121H
▶ Клапани санҷишӣ, ки аз ҷониби пилот идора карда мешавад, бидуни ихроҷ. Санҷиши Q-санҷиш ҷараёни бозгашти Q2-ро дар робита бо ҷараёне, ки ба тарафи муқобили иҷрокунандаи Q1 равона карда мешавад, бо силиндрҳо таносуби майдони (Q2=Q1φ) бояд ба назар гирифта шавад, назорат мекунад.
▶ Клапани гузариш, ҷараёни озод ба самти муқобил
▶ Клапани дуюмдараҷаи рафъи фишори ихтиёрии дарунсохт (танҳо барои клапан бо пайвастҳои фланецӣ).
Ариза:
Клапанҳои Check-Q-meters FD12 барои таъсир расонидан ба суръати муҳаррикҳои гидравликӣ ва силиндрҳо новобаста аз сарборӣ истифода мешаванд (гурехтанро пешгирӣ мекунад). Илова бар ин, функсияи ҷудогона барои бехатарии таркиши қубур мавҷуд аст.
Санҷиши Q-санҷӣ асосан аз корпус (1), қуттии асосӣ (2), қисми пилотӣ (3), чархаи пилотӣ (4), чархи дампинг (5) ва дампинги пилотӣ (6) иборат аст.
Сохтори клапани Check-Q-Meter FD 32
Рамзи FD Check-Q-Meter Valve
Намунаҳои схемаҳо
Шарҳ:
Ду дастгоҳи Q-метрро барои идора кардани ду силиндр, ки ба таври механикӣ маҷбуран якҷоя ҳаракат мекунанд, истифода бурдан мумкин нест, зеро синхронизатсия ва як фишорро дар ҳар як силиндр кафолат додан мумкин нест.
Аз ин рӯ, силиндрҳо бояд бо ду клапанҳои санҷишӣ идорашавандаи навъи SL муҷаҳҳаз карда шаванд. Чек-Q-метр дар як хатти умумӣ насб карда шудааст.
Дар ин ҳолат, фишори сарборӣ набояд аз 20 МПа зиёд бошад!
