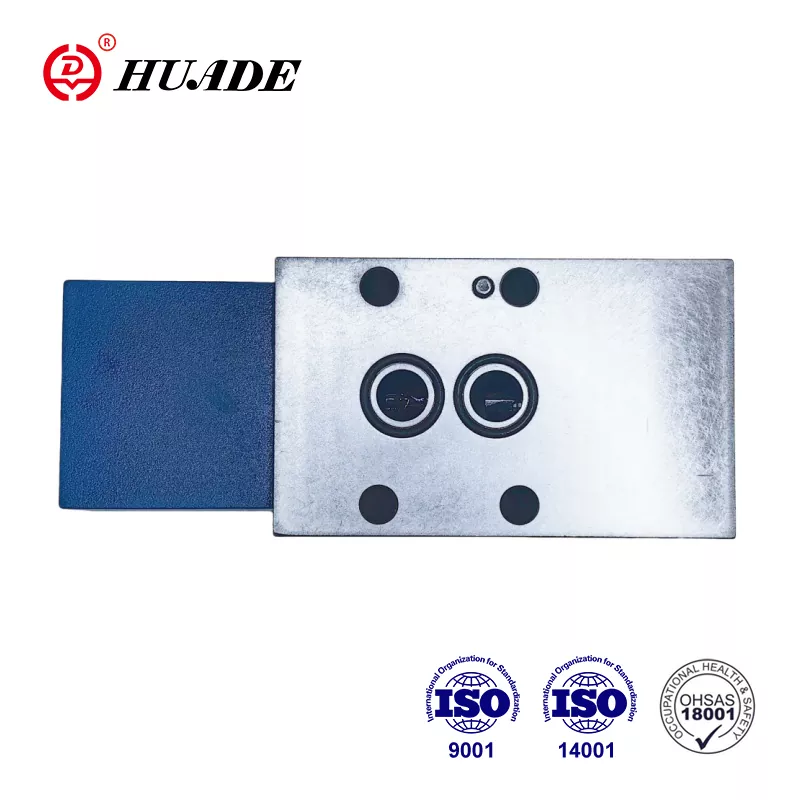

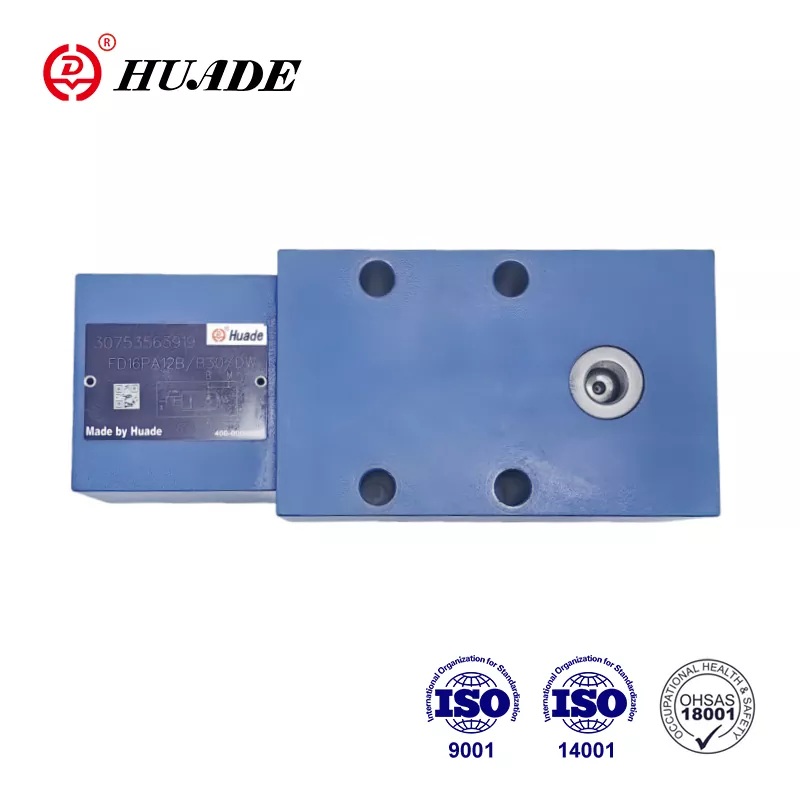

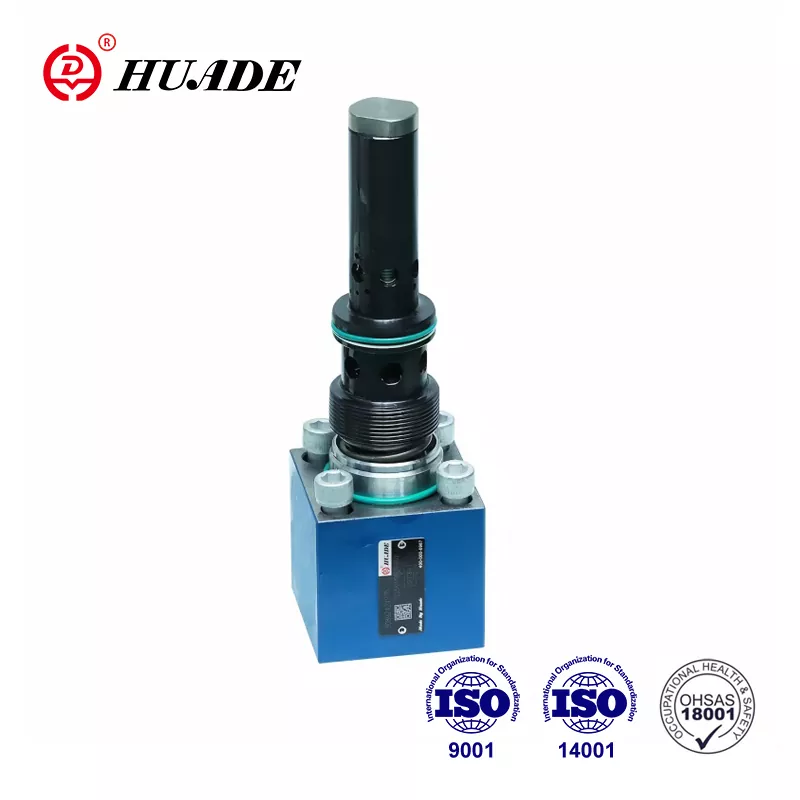

Клапани ҷараёни FD 12 дар системаи гидравликӣ барои назорат кардани суръати муҳаррики гидравликӣ ва силиндр истифода мешавад. Он сифати баланд ва нархи арзон дорад. Huade Hydraulic арзиши маҳсулотро бомуваффақият назорат мекунад ва ба мизоҷон клапанҳои гидравликии FD check-Q-метрро таъмин мекунад. Яке аз сабабҳои сифати хуб он аст, ки Huade Hydraulic дорои системаи хуби санҷиш аст. Завод зиёда аз 750 тачхизоти пешкадами тамоми чахонро чорй кардааст. Ҳама клапанҳои ҷараёни аз ҷониби Huade Hydraulic пешниҳодшуда ба стандартҳои байналмилалӣ ҷавобгӯ мебошанд.
|
Фишори корӣ, бандарҳои A, X (МПа) |
ба 31.5 |
|
Фишори корӣ. порт B (МПа) |
ба 42 |
|
Фишори пилот, бандари X (диапазони назорати ҷараён) (МПа) |
аз 2 то 3,5, макс.31,5 |
|
Фишори крекинг, А то В (МПа) |
0.2 |
|
Танзими фишор барои клапани рафъи фишори дуввум (МПа) |
ба 40 |
|
Ҷараён (Л/дақ) |
80 (андозаи 12) 200 (андозаи 16) |
|
Таносуби майдони пеш аз кушодашавӣ |
майдони нишасти попет / майдони пилотӣ = 1/20 |
|
Диапазони ҳарорати моеъи фишор (℃) |
-30 то +80 |
|
Диапазони часпак (мм ²/с) |
10 ба 800 |
|
Моеъи фишор |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфат (барои мӯҳри FPM) |
Вижагиҳо:
▶ Намунаи интиқол ба DIN 24 340, аз D,ISO 5781 ва CETOP - RP 121H
▶ Клапани санҷишӣ, ки аз ҷониби пилот идора карда мешавад, бидуни ихроҷ. Санҷиши Q-санҷиш ҷараёни бозгашти Q2-ро дар робита бо ҷараёне, ки ба тарафи муқобили иҷрокунандаи Q1 равона карда мешавад, бо силиндрҳо таносуби майдони (Q2=Q1φ) бояд ба назар гирифта шавад, назорат мекунад.
▶ Клапани гузариш, ҷараёни озод ба самти муқобил
▶ Клапани дуюмдараҷаи рафъи фишори ихтиёрии дарунсохт (танҳо барои клапан бо пайвастҳои фланецӣ).
Ариза:
Клапанҳои Check-Q-meters FD12 дар системаҳои гидравликӣ барои таъсир расонидан ба суръати муҳаррикҳои гидравликӣ ва силиндрҳо новобаста аз сарборӣ (монеъ шудан аз гурехтан) истифода мешаванд. Илова бар ин, функсияи ҷудогона барои бехатарии таркиши қубур мавҷуд аст.
Санҷиши Q-санҷӣ асосан аз корпус (1), қуттии асосӣ (2), қисми пилотӣ (3), чархаи пилотӣ (4), чархи дампинг (5) ва дампинги пилотӣ (6) иборат аст.
Сохтори клапани Check-Q-Meter FD 12
Аломати клапани Check-Q-Meter FD 12
Намунаҳои схемаҳо
Шарҳ:
Ду дастгоҳи Q-метрро барои идора кардани ду силиндр, ки ба таври механикӣ маҷбуран якҷоя ҳаракат мекунанд, истифода бурдан мумкин нест, зеро синхронизатсия ва як фишорро дар ҳар як силиндр кафолат додан мумкин нест.
Аз ин рӯ, силиндрҳо бояд бо ду клапанҳои санҷишӣ идорашавандаи навъи SL муҷаҳҳаз карда шаванд. Чек-Q-метр дар як хатти умумӣ насб карда шудааст.
Дар ин ҳолат, фишори сарборӣ набояд аз 20 МПа зиёд бошад!
