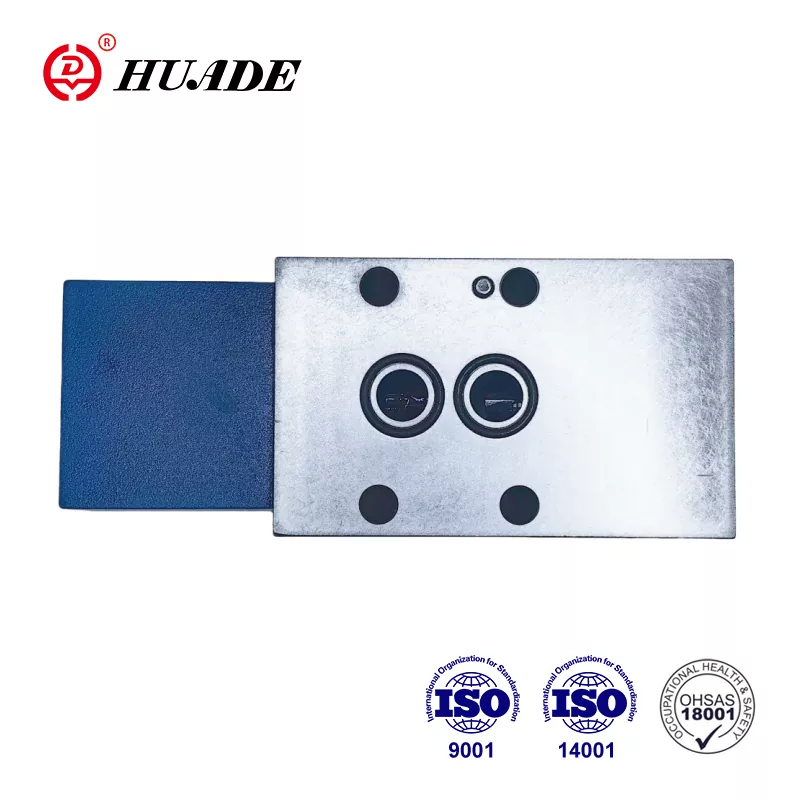

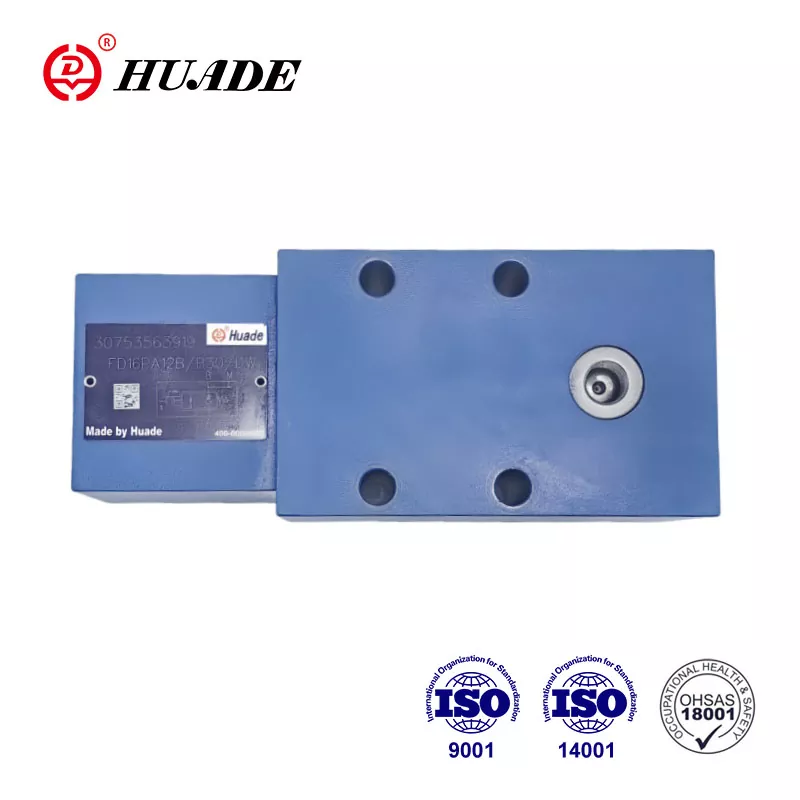

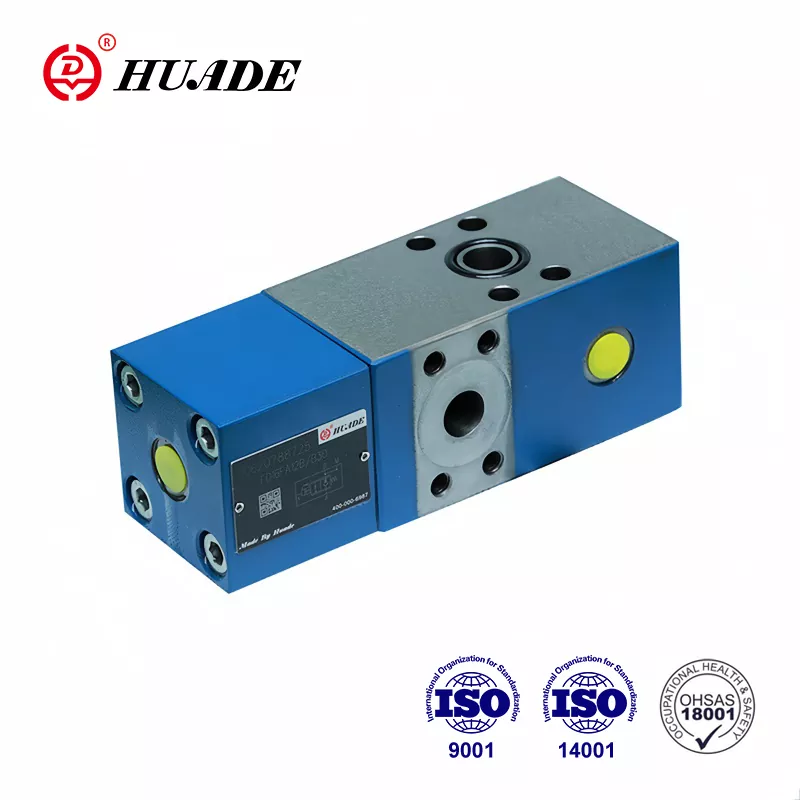

Клапани санҷиши Q-метри навъи FD 16 асосан бо функсияи танзими ҷараён маълум аст. Клапанҳои гидравликии Huade FD 16 бо маҳсулоти Rexroth мувофиқанд. Далели он аст, ки Huade Hydraulic бо Rexroth ду ҳамкории дарозмуддат дошт. Дар завод ба сарфаю сариштакорй бештар диккат дода мешавад. Фабрика дорои системаи қатъии санҷиш ва таҷҳизоти пешрафтаи истеҳсолӣ аз тамоми ҷаҳон барои таъмини кори устувори маҳсулот мебошад.
|
Фишори корӣ, бандарҳои A, X (МПа) |
ба 31.5 |
|
Фишори корӣ. порт B (МПа) |
ба 42 |
|
Фишори пилот, бандари X (диапазони назорати ҷараён) (МПа) |
аз 2 то 3,5, макс.31,5 |
|
Фишори крекинг, А то В (МПа) |
0.2 |
|
Танзими фишор барои клапани рафъи фишори дуввум (МПа) |
ба 40 |
|
Ҷараён (Л/дақ) |
80 (андозаи 12) 200 (андозаи 16) |
|
Таносуби майдони пеш аз кушодашавӣ |
майдони нишасти попет / майдони пилотӣ = 1/20 |
|
Диапазони ҳарорати моеъи фишор (℃) |
-30 то +80 |
|
Диапазони часпак (мм ²/с) |
10 ба 800 |
|
Моеъи фишор |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфат (барои мӯҳри FPM) |
Вижагиҳо:
▶ Намунаи интиқол ба DIN 24 340, аз D,ISO 5781 ва CETOP - RP 121H
▶ Клапани санҷишӣ, ки аз ҷониби пилот идора карда мешавад, бидуни ихроҷ. Санҷиши Q-санҷиш ҷараёни бозгашти Q2-ро дар робита бо ҷараёне, ки ба тарафи муқобили иҷрокунандаи Q1 равона карда мешавад, бо силиндрҳо таносуби майдони (Q2=Q1φ) бояд ба назар гирифта шавад, назорат мекунад.
▶ Клапани гузариш, ҷараёни озод ба самти муқобил
▶ Клапани дуюмдараҷаи рафъи фишори ихтиёрии дарунсохт (танҳо барои клапан бо пайвастҳои фланецӣ).
Ариза:
Вазифаи асосии клапанҳои чек-Q-meters FD16 таъсир расонидан ба суръати муҳаррикҳои гидравликӣ ва силиндрҳо, новобаста аз сарборӣ (монеъ шудан аз гурехтан) мебошад. Илова бар ин, функсияи ҷудогона барои бехатарии таркиши қубур мавҷуд аст.

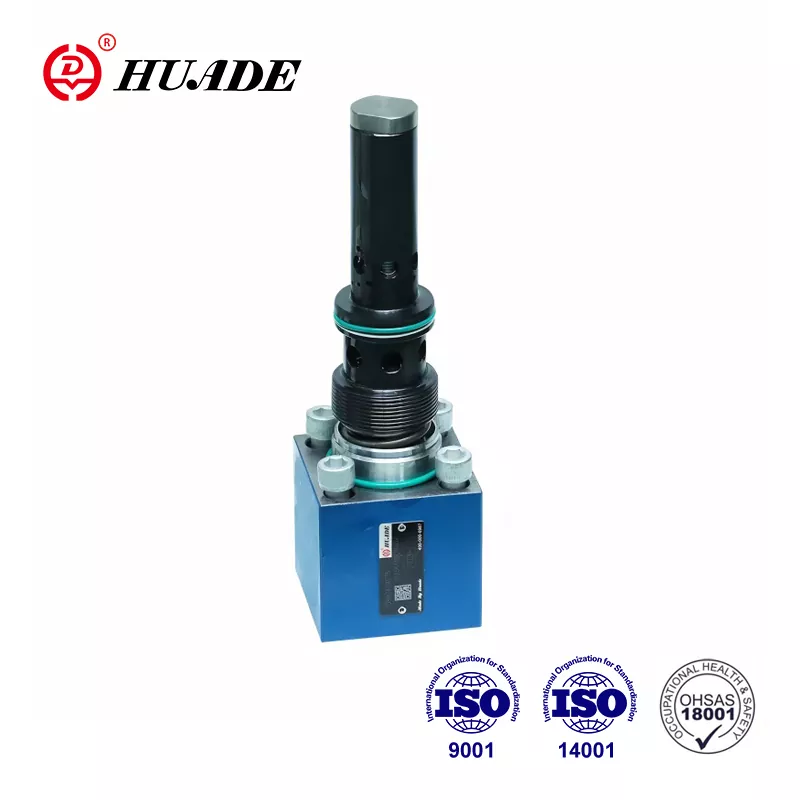

Санҷиши Q-санҷӣ асосан аз корпус (1), қуттии асосӣ (2), қисми пилотӣ (3), чархаи пилотӣ (4), чархи дампинг (5) ва дампинги пилотӣ (6) иборат аст.
Сохтори клапани Check-Q-Meter FD 16
Аломати клапани Check-Q-Meter FD 16
Намунаҳои схемаҳо
Шарҳ:
Ду дастгоҳи Q-метрро барои идора кардани ду силиндр, ки ба таври механикӣ маҷбуран якҷоя ҳаракат мекунанд, истифода бурдан мумкин нест, зеро синхронизатсия ва як фишорро дар ҳар як силиндр кафолат додан мумкин нест.
Аз ин рӯ, силиндрҳо бояд бо ду клапанҳои санҷишӣ идорашавандаи навъи SL муҷаҳҳаз карда шаванд. Чек-Q-метр дар як хатти умумӣ насб карда шудааст.
Дар ин ҳолат, фишори сарборӣ набояд аз 20 МПа зиёд бошад!
