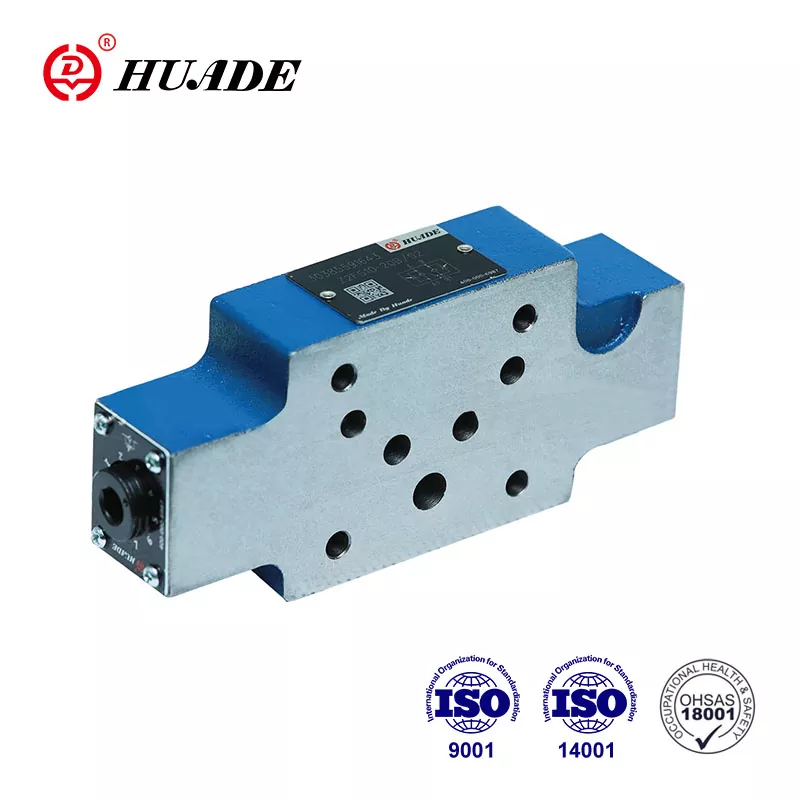

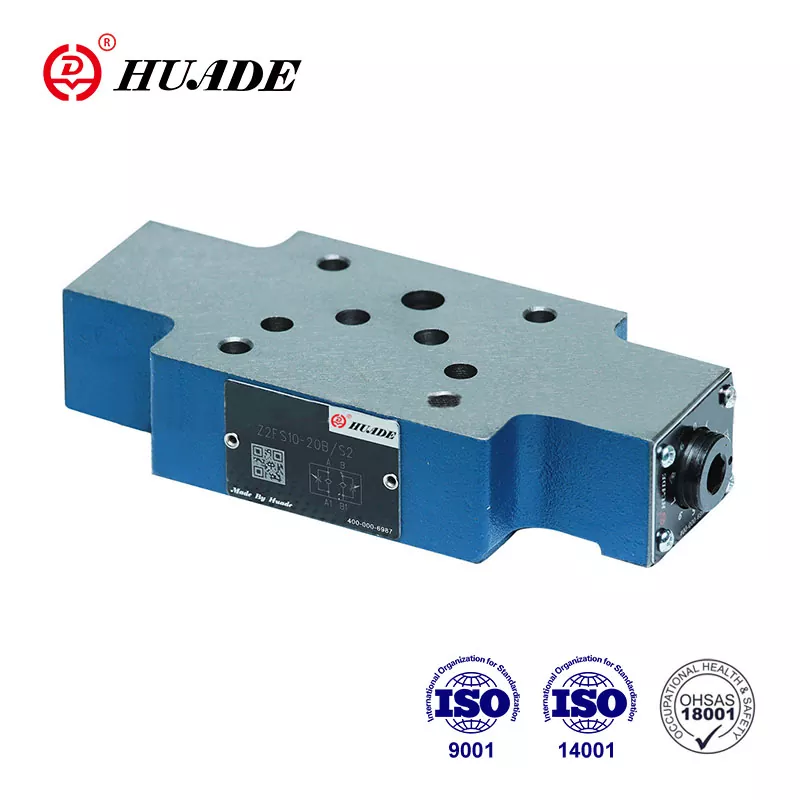

Клапанҳои дукаратаи дроссел/санҷиш Z 2 FS10...20B/... дар тарҳи табақи сэндвичӣ мебошанд. Онҳо метавонанд ба таври амудӣ ҷамъ карда шаванд. Тавассути ҷорӣ намудани технологияи муосири Rexroth, Huade® Z2FS 10 метавонад аз ҷиҳати кор, сифат ва мутобиқат ба ҳамон сатҳи маҳсулоти Rexroth бирасанд. Клапанҳои дроссели Huade® эътирофи васеи бозор ва эътимоди корбаронро ба даст оварданд.
|
Андоза |
10 |
|
Ҷараёни максималӣ (L/min) |
160 |
|
Фишори максималии корӣ (МПа) |
31.5 |
|
Моеъи фишор |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфат (барои мӯҳри FPM) |
|
Диапазони часпак (мм ²/с) |
10 ба 800 |
|
Диапазони ҳарорати моеъ (℃) |
-30 то +80 |
Вижагиҳо:
▶ Тарҳрезии табақи сэндвич
▶ Намунаи интиқол ба DIN 24 340, аз A, ISO 4401 ва CETOP - RP 121H
▶ Маҳдудияти ҷараёни асосӣ ё озмоишии ду бандари хидматрасонӣ
▶ Назорати ҳисобкунак ё ҳисобкунак.
Ариза:
Клапанҳои дукаратаи дроссели Z2FS 10 барои маҳдуд кардани ҷараёни нафти асосӣ ё пилотӣ дар як ё ду бандари хидматӣ истифода мешаванд. Ду клапанҳои ба таври симметрӣ ҷойгиршуда ҷараёни дросселро дар як самт маҳдуд мекунанд (тавассути чархҳои танзимшавандаи дроссел) дар як самт ва ҷараёни бозгашти озодро дар дигараш иҷозат медиҳанд самт.
Клапанҳои навъи Z 2 FS10...20B/... клапанҳои дукаратаи дроссел/санҷиш дар тарҳрезии плитаи сандвичӣ мебошанд.
Маҳдудияти ҷараёни асосӣ
Клапани дукаратаи дроссел/санҷиш байни клапани самтнок ва зерплавҳа барои тағир додани суръати иҷрокунанда (маҳдудкунандаи ҷараёни асосӣ) насб карда шудааст.
Маҳдудияти ҷараёни пилотӣ
Дар мавриди клапанҳои самти пилотӣ идорашаванда, клапани дукаратаи дроссел/санҷиш метавонад ҳамчун танзими дроссели пилотӣ (маҳдудкунии ҷараёни пилотӣ) истифода шавад. Дар ин ҳолат, он дар байни клапани асосӣ ва клапани пилотӣ насб карда мешавад.
Сохтори дукарата дроссел/вентилятор, Намуди Z 2 FS10...20B
Принсипи системаҳои гидравликии Z 2 FS10...20B
