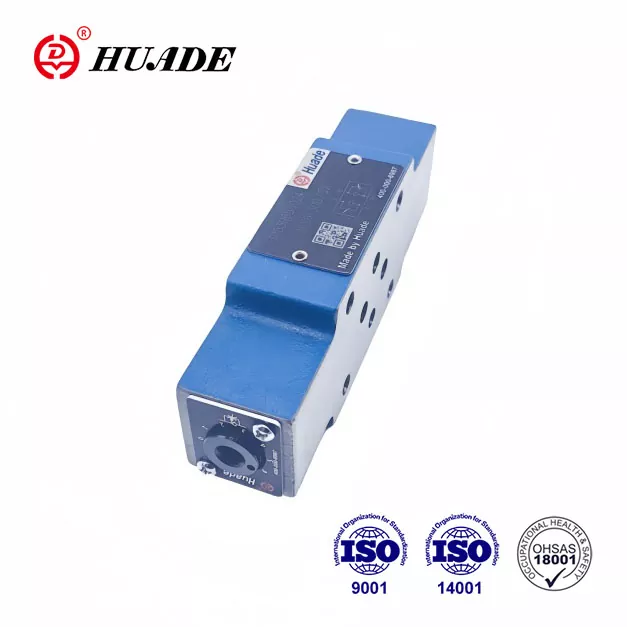

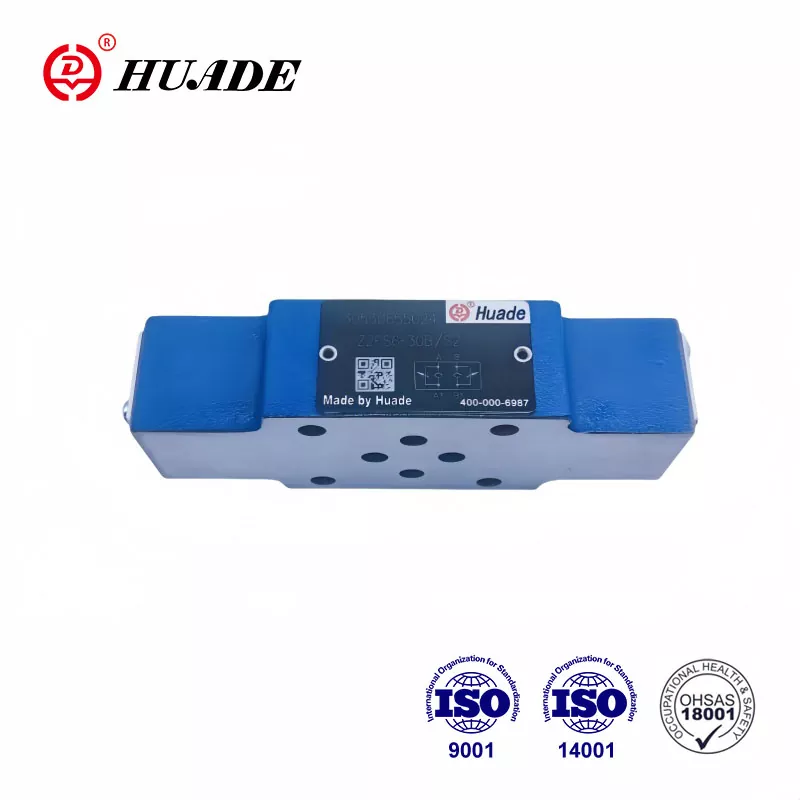

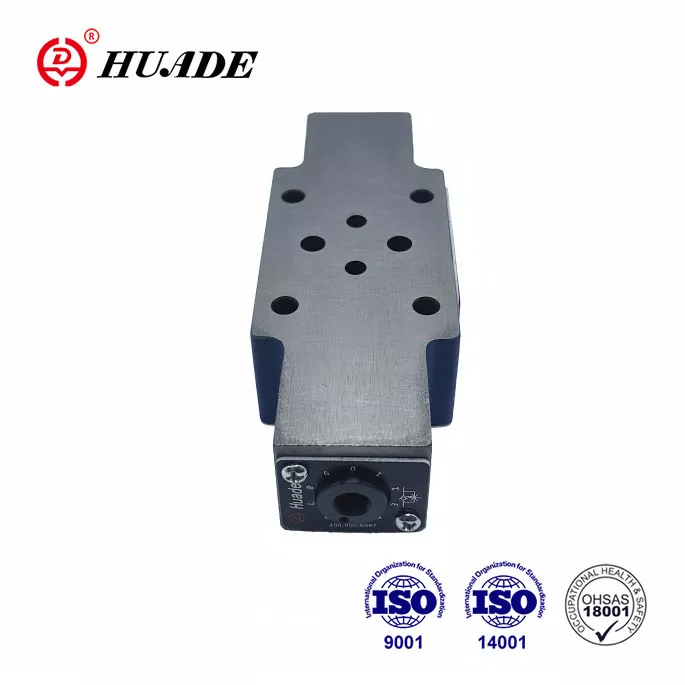

Клапанҳои навъи Z 2 FS 6 клапанҳои дукаратаи дроссел/санҷиш дар тарҳрезии плитаи сандвичӣ мебошанд. Ин клапан барои васлкунии амудии stacking мувофиқ аст ва барои назорати даромад ё баромади ҳисобкунак истифода мешавад. Дар натиҷаи ду ҳамкории дарозмуддат бо Rexroth, ин дроссели Z2FS 6 дар иҷроиш ба Rexroth мувофиқат мекунад ва метавонад силсилаи Rexroth® Z2FS6 3XB-ро иваз кунад. Ин як алтернативаи дастрас барои Rexroth аст.
|
Маълумоти техникӣ (барои барномаҳои берун аз ин параметрҳо, лутфан бо мо машварат кунед!) |
|||
|
Андоза |
6 |
16 |
22 |
|
Ҷараёни максималӣ (L/min) |
80 |
250 |
350 |
|
Фишори максималии корӣ (МПа) |
31.5 |
35 |
|
|
Моеъи фишор |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфат (барои мӯҳри FPM) |
||
|
Диапазони часпак (мм ²/с) |
10 ба 800 |
||
|
Диапазони ҳарорати моеъ (℃) |
-30 то +80 |
||
Вижагиҳо:
▶ Тарҳрезии табақи сэндвич
▶ Намунаи интиқол ба DIN 24 340, аз A, ISO 4401 ва CETOP - RP 121H
▶ Маҳдудияти ҷараёни асосӣ ё пилотӣ бо ду бандари хидматрасонӣ
▶ Назорати ҳисобкунак ё ҳисобкунак.
Ариза:
Клапанҳои санҷиши дроссели Z2FS 6 барои маҳдуд кардани ҷараёни нафти асосӣ ё пилотӣ дар як ё ду бандари хидматрасонӣ истифода мешаванд.
Ду клапанҳои ба таври симметрӣ ҷойгиршуда ҷараёнро маҳдуд мекунанд (тавассути чархҳои дроссели танзимшаванда) дар як самт ва ҷараёни озоди бозгаштро дар самти дигар иҷозат медиҳанд.
Маҳдудияти ҷараёни асосӣ
Клапани дукаратаи дроссел/санҷиш байни клапани самтнок ва зерплавҳа барои тағир додани суръати иҷрокунанда (маҳдудкунандаи ҷараёни асосӣ) насб карда шудааст.
Маҳдудияти ҷараёни пилотӣ
Дар мавриди клапанҳои самти пилотӣ идорашаванда, клапани дукаратаи дроссел/санҷиш метавонад ҳамчун танзими дроссели пилотӣ (маҳдудкунии ҷараёни пилотӣ) истифода шавад. Дар ин ҳолат, он дар байни клапани асосӣ ва клапани пилотӣ насб карда мешавад.
Сохтори дукарата дроссел/вентилятор, Намуди Z2FS6 30B
Принсипи системаҳои гидравликӣ
