DBEE-1X Калимаҳои сабукии мутаносиб аз ҷониби соленои мутаносиб иборат аст, ки дорои пайвасти ришта ва як ҳамкори ҷудошуда мебошад. Ин нозир аз ҷониби электронӣ (obe) ворид карда мешавад, ки назорати бештар ва қулайро ба вуҷуд меорад. Ин клапан пеш аз ҳама барои маҳдуд кардани фишори система истифода мешавад ва метавонад маҳдудияти фишори лозимиро дар асоси арзишҳои электронии барқ насб кунад. Намунаи калони клуби мутаносибӣ DBEE-1X ҷавобгӯи талаботи CE тасдиқшуда. DBee-1X клапанаи мутаносиб метавонад модели ҳамон як моддаро, ки бо рахнот пешниҳод мекунад, иваз кунад.
| Генерал | ||
| Насб | иловагӣ | |
| Диапазони ҳарорате (℃) | -20 то +80 | |
| Диапазони ҳарорати муҳити атроф | DBE ва Zdbe (℃) | -20 то + 70 |
| DBEE ВА ЗИБЕЙ (℃) | -20 то +50 | |
| Вазни | DBE ва zdbe (кг) | 2.4 |
| DBEE ВА ЗИБЕСЕТ (KG) | 2.5 | |
| Гидротулик (ченшуда дар ʋ = 46 MM2 / S ва T = 40 ° C ± 5 ℃ | ||
| Макс. Фишори амалиётӣ | Бандарҳо P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Банди T mpa | 5 | |
| Макс. Фишори ҳалнашаванда | Марҳилаи фишор 5 MPA | 5 |
| Марҳилаи фишор 10 MPA | 10 | |
| Марҳилаи фишор 20 MPA | 20 | |
| Марҳилаи фишор 31.5 MPA | 31.5 | |
| Дақ. Фишори ҳалнашаванда дар арзиши сигнал 0 mpa | Нигоҳҳои хосиятро бубинед | |
| Баргардонидани бандари фишор а; бо равғани пилотӣ беруна (y) | Алоҳида ва дар фишори сифр ба зарф | |
| Ҷараёни нафт нафтги л / д | 0.6o1.2 | |
| Макс. л / min ҷараён | 30 | |
| Моеъи фишор | равғани минералӣ (HL, HLP) ба дин 51 524 | |
| Қитъаи моеъи моеъ | -20то + 80 | |
| Viecience dess mm2 / s | 15 то 380 | |
| Электрик | 24В DC | |
| Мин.CHONTROR Ҳозираи (MA) | 100 | |
| MAX.CONTTROL ҶИНО | 1600 | |
| Муқовимат муқовимати colenid | Арзиши хунук дар 20 ° C (ω) | 0.54 |
| Макс.WARARARARM (ω) | 7.8 | |
| Вазифа | 100 | |
| Пайвасти барқ | DBE ва Zdbe | Бо сими компонент ба DIN 175 301 ~ 803 |
| Пайвастшавӣ дар пайвасткунак ба дин 175 301-803 | ||
| DBEE ва ЗИБЕЙ | Бо сими компонент дар DLN 43 563-Am6-3 | |
| Плип-дар Конвертореяи пайвасткунанда 43 563-BF6-3 | ||
| Муҳофизати клавиатура ба ошиқи дин 050 | IP 65 | |
| Электроникаи назорат барои DBEE ва ЗИБЕЙ | Дохил шудан ба клав | |
| Барои DBE ва zdbe | ||
| Amplifier дар формати аналогӣ | HD-VT-VSPA1-1X / | |
Вижагиҳо:
▶ Valve барои маҳдуд кардани фишори система
▶ Санобар номусоид тавассути муовинони мутаносиб
▶ барои тарҳҳои васлкунӣ ё сандвич
Ands ва электроникаи назорат аз як манбаи ягона
▶ Намуд HD-DBEE бо электроникаи муттаҳидшудаи муттаҳидшуда
Масалан, намунаи каҷи хусусияти арзиши фармонро паҳн кунед
· Алл УИСМИНГИРИИ РОҲҲО
Ариза:
Калимаҳои мутаносиби DBEE-1X дар соҳаҳои гуногун, ба монанди техникаи муҳандисӣ, таҷҳизоти металлургӣ, киштзорҳо ва ғайра.
Арзишҳои фишори мутаносиби фишор, намудҳои HD-DBE тавассути Solenomoid мутаносиб ҳал карда мешаванд. Инворҳо барои маҳдуд кардани фишори система истифода мешаванд. Бо ин клапанҳо имконпазир аст, ки фишори системаро маҳдуд созад, дар робита ба арзиши фармони барқ маҳдуд аст.
Ин воҳидҳо асосан аз solenomoid мутаносиб иборатанд (1), манзил (2), Карстуки клуби (4) ва кӯчаҳои пилотӣ (8). Solenenoid мутаносиб ҷории барқро мутаносибан ба қувваи механикӣ табдил медиҳад. Афзоиши ҷорӣ боиси болоравии мувофиқ дар қувваи солинавӣ мегардад. Палатаи Solnenoid бо моеъи гидравликӣ пур карда шудааст ва фишор меорад. Танзими фишори система тавассути Solenenoids мутаносиб (1) нисбат ба арзиши фармон анҷом дода мешавад. Фишоре, ки аз система дар бандари Port Put аст, тарафи рости тифл (4). Ҳамзамон, фишори система тавассути хатти идоракунӣ (6) амал мекунад (5) дар баҳор тарафи боркунии тахтача (4). Тавассути рахми дигар (7) фишори система дар поппетҳои пилот (8) алайҳи қувваи солимии мутаносиб (1) амал мекунад. Пас аз он ки фишори система ба арзиши пешакӣ расидааст, poppet пилотӣ (8) аз курсии худ бардошта мешавад. Вобаста аз модел, равғани пилотӣ ҳоло метавонад алҳол метавонад берун аз бандари (y) ё дар дохили зарф, ин маҳдудияти маҳдуд кардани фишор ба баҳор дар баҳори сарвати доғи (4) дорад. Агар фишори система каме дамида шавад, ки фишори баландтарро дар тарафи рости мафҳо ба тарафи чапи POT ба тарафи чапи P. Thanfe-ро пахш кунад.

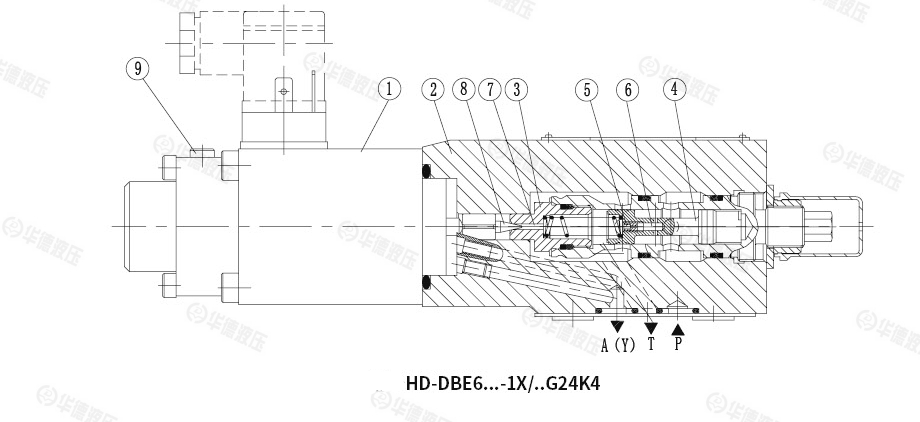

Сохтори клавиатураи фишори тавлидкунандаи фишори тавлидшуда DBE-1X

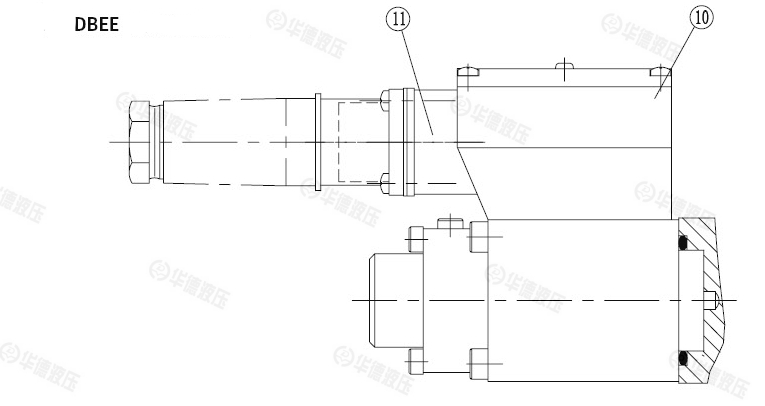

Сохтори клавиатураи фишори тавлидкунандаи фишори тавлидшуда DBEE-1X
Дар робита ба тарҳи функсионалӣ, ки асосан ба клапсулоти сулоти Деб мувофиқ аст. Ягона фарқият дар он аст, ки solenomoid мутаносиб бо манзилҳои ⑩ муҷаҳҳаз шудааст, ки дар он контролерҳои электронӣ сохта шудааст. Таъмини барқ ва шиддати нуқтаи нерӯи барқ тавассути пайвасти плагери (11) қабул карда мешавад.
Курчати хосе ҷойгиршуда аз ҷониби истеҳсолкунанда аз ҷониби истеҳсолкунандаи таҳаммулпазирии таҳаммулпазирӣ оварда шудааст. Равшанаҳои чарх барои афзоиши фишор ва кам шудани коҳиш додан мумкин аст мустақилона бо истифодаи потенситҳои дахлдор мустақилона танзим карда шаванд.
Аломати Valve Reve DBEE-1X
