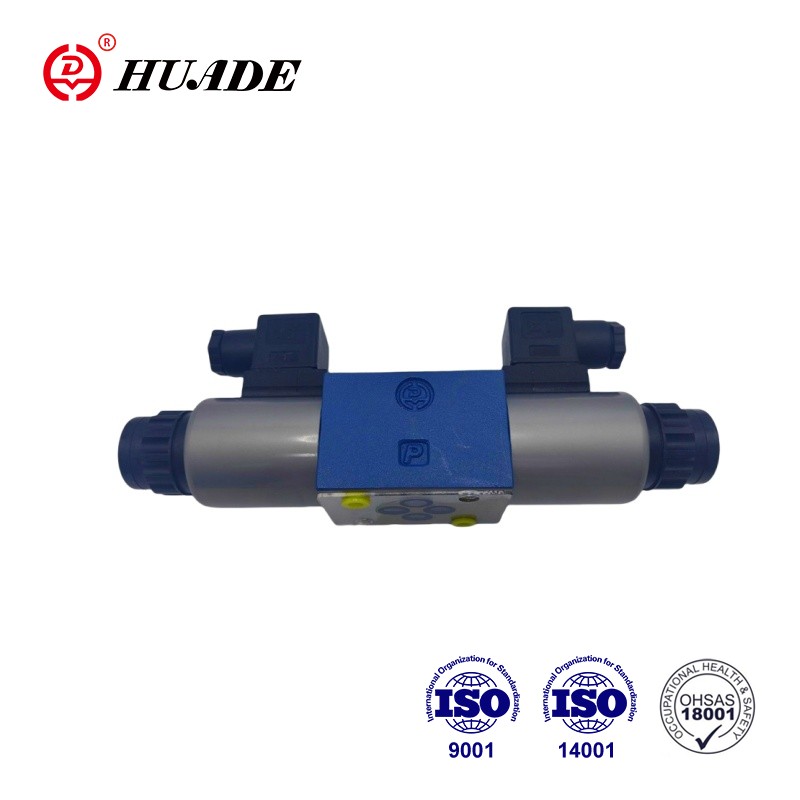

Клапани сеҷонибаи таносуби фишори коҳишдиҳандаи 3DREP 6C бартариҳои суръати вокуниши зуд, дақиқии баланди назорат ва устувории хуб дорад. Дар баробари ин, он дорои сохтори паймон буда, насб ва нигоҳдорӣ осон аст. Ҳангоми истифода, клапани пасткунандаи фишор бояд мунтазам тафтиш ва нигоҳ дошта шавад, то кори мӯътадили онро таъмин кунад ва мӯҳлати хидматашро дароз кунад.
| Гидравликӣ | ||
| Фишори корӣ (МПа) | Порт П | 10, агар зиёда аз 10 бошад, пас клапанро насб кунед, навъи ZDR6DP..-30B/...дар бандари вуруд |
| Порт Т | 3 | |
| Максимум ҷараёни (л/дақ) | 15(∆p=5МПа) | |
| Дараҷаи ифлосшавӣ (um) | Тавсияи филтр бо ҳадди ақали нигоҳдории β10≥ 75 | |
| Гистерезис (%) | ≤3 | |
| Дақиқии такрорӣ (%) | ≤1 | |
| Ҳассосияти посух (%) | ≤1 | |
| Фосилаи бозгашт (%) | ≤1 | |
| Моеъи фишор | Равғани маъданӣ (барои мӯҳри NBR), эфири фосфат (барои мӯҳри FPM) | |
| Диапазони часпак (мм2/с) | 2.8 Ба 380 | |
| Диапазони ҳарорати моеъи фишор (°C) | -20 то +70 | |
| Насбкунӣ | ихтиёрӣ, беҳтараш уфуқӣ | |
| Вазн (кг) | Навъи C: 2.6; навъи A.B: 1.5 | |
| Электрик, электромагнит | ||
| Шиддати таъминот | DC24V | |
| Ҷараёни номиналии як соленоид (A) | 0.8 | |
| Макс.ҷараён барои як соленоид (A) | ≤0,02 | |
| Муқовимати кати электромагнитӣ (Ω) | Арзиши хунук дар 20 ° C | 19.5 |
| Макс. арзиши гарм | 28.8 | |
| Ҳолати корӣ | пайваста | |
| Ҳарорати вазъият (°C) | ~+50 | |
| Ҳарорати катрон (°C) | ~+150 | |
| Муҳофизат ба DIN40 050 | IP65 | |
| Пайвастҳои барқӣ | 3DREP | бо сими ҷузъӣ ба пайвасткунаки васлаки DIN43650-AM2 ба DIN 43 650-AF2/Pg11 |
| 3DREPE | бо сими ҷузъӣ ба E DIN43563-AM6-3 васлаки васлаки E DIN43563-BF6-3/Pg11 | |
Вижагиҳо:
▶Клапанҳои мутаносиби мустақим идорашаванда барои назорати фишор ва самти ҷараён
▶Тавассути электромагнитҳои мутаносиб бо риштаи марказӣ ва чархаи ҷудошаванда фаъол карда мешавад
▶Спули идоракунӣ дар маркази баҳор
Ариза:
Клапанҳои сеҷонибаи пасткунандаи фишори мутаносиб 3DREP 6C дар таъмини оби сӯхтор, системаҳои сӯхторхомӯшкунии пошидани автоматӣ ва таҷҳизоти гуногуни гидравликӣ, системаҳои гидравликӣ ва мошинҳои гидравликӣ васеъ истифода мешаванд.
◆Тарҳрезӣ:
Клапан асосан аз инҳо иборат аст:
◆Функсия:
Ҳангоми аз барқ хоста шудани электромагнитҳо (1 ва 2) спули идоракунӣ (5) тавассути пружинаҳои фишурдашуда дар ҳолати марказӣ нигоҳ дошта мешавад.
Спули идоракунӣ (2) ҳангоми ба яке аз электромагнитҳо пур кардани барқ бевосита ба кор медарояд.
масалан. бо барқ бар кардани электромагнит "a" (1)
→Спули ченкунии фишор (5) ва спули идоракунӣ (4) мутаносибан ба сигнали вуруди барқ ба тарафи рост ҳаракат мекунанд.
→ Пайвастшавӣ аз P ба B ва A ба T тавассути буришҳои шакли сурохии дорои хусусиятҳои прогрессивии ҷараёни ҷараён аст
◆Хомӯш кардани электромагнит (1)
→Спули идоракунӣ (4) тавассути пружинаҳои фишурдашуда ба мавқеи марказӣ баргардонида мешавад
Дар мавқеъи мобайнӣ пайвастҳои A ва B ба T кушода мебошанд, бинобар ин, моеъи фишор метавонад озодона ба зарф ҷорӣ шавад. Таҷҳизоти ихтиёрии дастӣ имкон медиҳад, ки чархаи идоракуниро (4) бидуни барқгиранда ба электромагнит интиқол диҳед.
●Диққат!
Истифодаи ғайримақсадноки дастӣ метавонад боиси ҳаракати беназорати мошин гардад!
Сохтори клапани пасткунандаи фишори мутаносиби 3DREP 6C
Рамзҳои клапани пасткунандаи фишори мутаносиби 3DREP 6C
