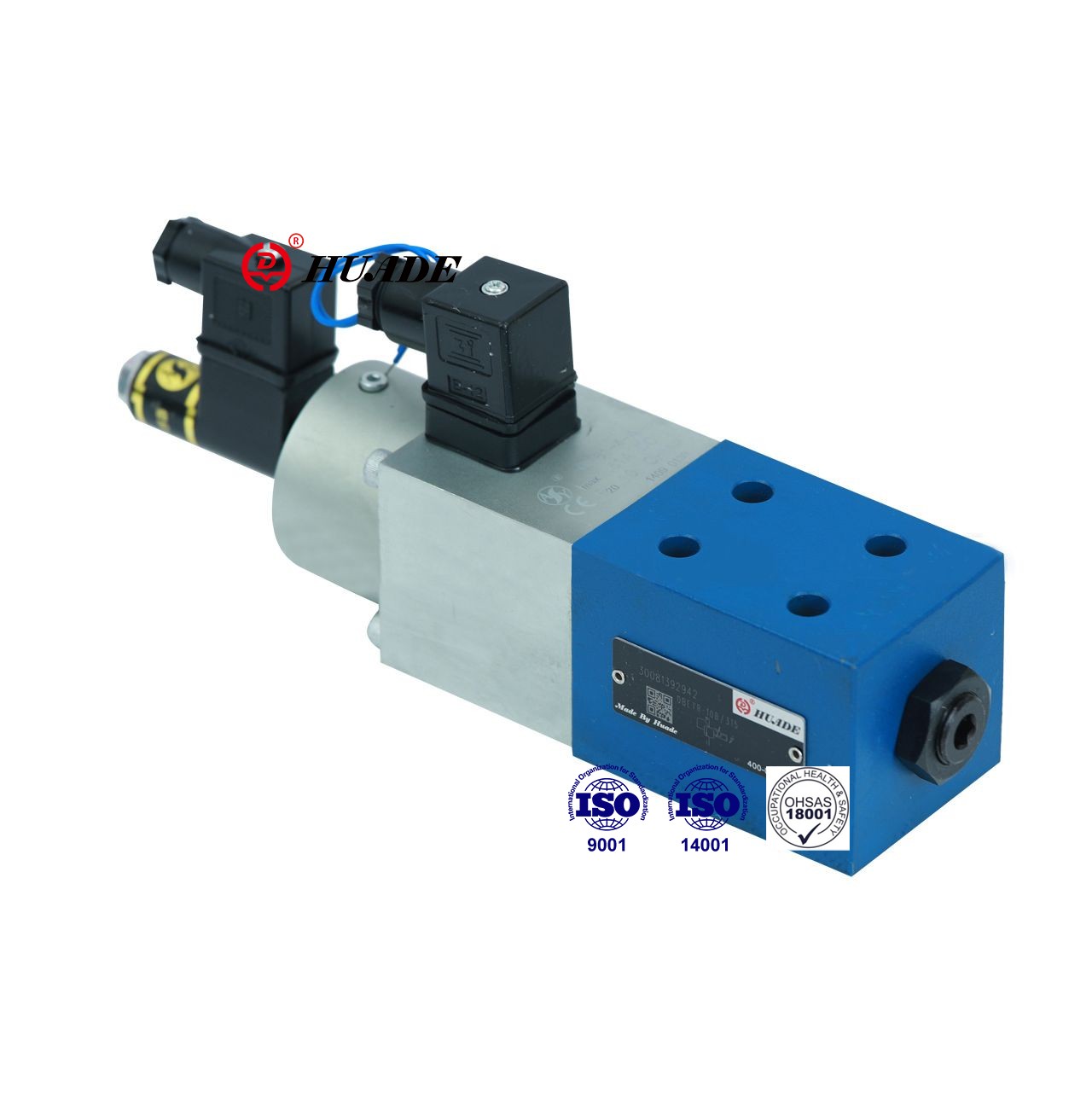

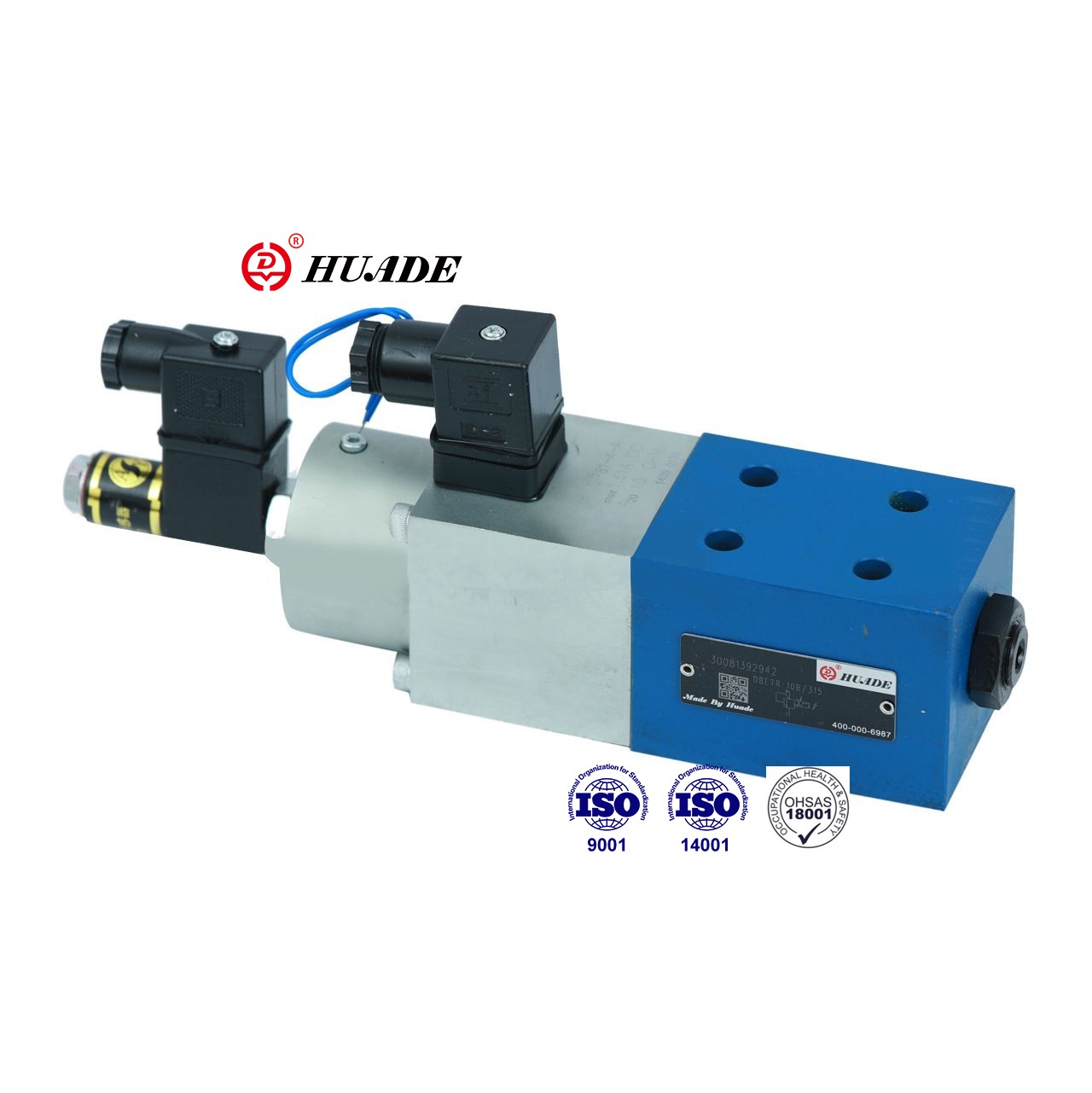

Ин клапани рафъи фишори мутаносиб DBETR фишорро мутаносибан ба арзиши фармони электрикӣ танзим мекунад. Клапани DBTR дар системаҳои пӯшида бо фишори системаи идоракунии дурдаст васеъ истифода мешавад. Клапанҳои DBETR Huade ҳамон стандартҳоро бо маҳсулоти Rexroth истифода мебаранд. Ин клапани фишори мутаносиби DBETR метавонад маҳсулотро дар як силсила иваз кунад ва нархи он нисбатан дастрас аст.
| Гидравликӣ | |||
| Макс. фишори танзимшаванда (МПа) | Марҳилаи фишор 2,5 МПа | 2.5 | |
| Марҳилаи фишор 8,0 МПа | 8 | ||
| Марҳилаи фишор 18,0 МПа | 18 | ||
| Марҳилаи фишор 31,5 МПа | 31.5 | ||
| Мин. фишори танзимшаванда (МПа) | (ба хатҳои хос нигаред) | ||
| Фишори ҳадди аксар (МПа) | порти T (бо танзими фишор) | 0.2 | |
| порти T (бе танзими фишор) | 10 | ||
| порти П | 31.5 | ||
| Максимум ҷараёни (л/дақ) | Марҳилаи фишор 25 | 10 | |
| Марҳилаи фишор 80 | 3 | ||
| Марҳилаи фишор 180 | 3 | ||
| Марҳилаи фишор 315 | 2 | ||
| Дараҷаи ифлосшавӣ (мкм) | ≤20 (тавсия 10) | ||
| Гистерезис (%) | <1 аз макс. фишори танзимшаванда | ||
| Такрори такрорӣ (%) | < 0,5 фишори ҳадди муқарраршаванда | ||
| Хатӣ (%) | 180; Марҳилаи фишор аз 3 то 18 МПа | ≤ 1,5 фишори ҳадди аксар танзимшаванда | |
| 315; Марҳилаи фишор аз 6 то 31,5 МПа | |||
| Варианти маъмулӣ (%) | Клапан | ± 3 аз макс. фишори танзимшаванда | |
| Назорати электрикӣ | ＜0,5 | ||
| Ҷавоби қадами 0 то 100% (мс) | Вақти вокуниш (Pmin-Pmax) | Вақти вокуниш (Pmax-Pmin) | |
| Марҳилаи фишор 2,5 ва 18МПа аз 0 то 100 | 100 | 50 | |
| Марҳилаи фишор 31,5МПа аз 0 то 100 | 150 | 100 | |
| Моеъи фишор | Равғани маъданӣ (барои мӯҳри NBR), эфири фосфат (барои мӯҳри FPM) | ||
| Диапазони часпак (мм2/с) | 2.8 Ба 380 | ||
| Диапазони ҳарорати моеъи фишор (°C) | -20 то +70 | ||
| Мавқеи насб | ихтиёрӣ | ||
| Вазн (кг) | 4 | ||
| Электрикӣ | ||||
| Амплификатор алоқаманд | VT-5003S30 | |||
| Шиддати таъминот | DC | |||
| Муқовимати ғалтаки (Ω) | Арзиши хунук дар 20 ° C | 10 | ||
| Макс. арзиши гарм | 13.9 | |||
| (Ҳолати корӣ) Вазифа | Давомнок | |||
| Ҳарорати моеъи фишор (°C) | +50 | |||
| Шиддати пурқувваткунанда | пурра сафар кунед | 24±10% | ||
| се манбаи электрро иваз кунед | 24 то 35 | |||
| Макс. истеъмоли қувваи барқ (VA) | 50 | |||
| Муқовимати кат дар 20 ° C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Индуктивӣ (табдилдиҳанда) (mH) | 6 ба 8 | |||
| Басомади осциллятор (трансдуктор) (КГц) | 2.5 | |||
| Муҳофизат ба DIN 40 050 | IP65 | |||
Вижагиҳо:
▶Гистерезиси паст
▶Такрорпазирии хуб,
▶Назорати мавқеъи ҳалқаи пӯшидаи барқии шиддати пешакии пружа
▶ Фаъолсозии мутаносиби электромагнитӣ бо табдилдиҳандаи мавқеъи индуктивӣ (фишори мутавозин)
▶Назорати клапан ва электронӣ аз як манбаъ
Ариза:
Клапани рафъи фишори мутаносиб DBETR дар соҳаҳои гуногун, аз қабили саноати сабук, асбобҳои мошинсозӣ, металлургия ва ғайра васеъ истифода мешавад.
Клапан асосан аз корпус (1), электромагнитҳои мутаносиб (2) бо табдилдиҳандаи мавқеъи индуктивӣ (3), курсии клапан (4) ва клапан (5) иборат аст.
Фишор бо роҳи танзими арзиши фармони потенциометр (0 то 9 В) муқаррар карда мешавад. Танзими арзиши фармон боиси кашиши пружинаи фишурдани тавассути контролҳои электронӣ ва электромагнитҳои мутаносиб (2) мегардад. Даранг кардани пружинаи фишурдакунанда (6), яъне мавкеи пластинкаи пружина (7) ба воситаи табдилдихандаи мавкеи индуктиви (3) муайян карда мешавад. Ҳама гуна инҳироф аз арзиши фармон тавассути назорати мавқеъии даври пӯшида ислоҳ карда мешавад.
Истифодаи ин принсип таъсири фриксияи электромагнитро бартараф мекунад.
Афзалиятҳо:
- Гистерези паст
- Такрорпазирии хуб
Рамзҳои таносуби клапан рафъи фишор DBETR
