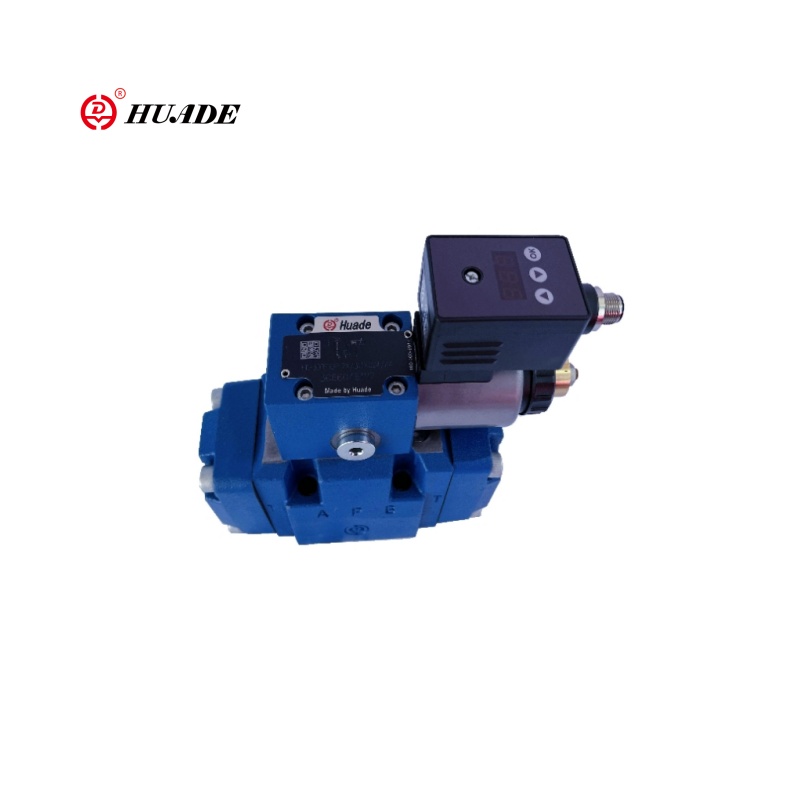

Фишори мутаносиб коҳишёбии Калон 3Dre-7x

Истифодаи дуҷонибаи пилотии истеҳсолӣ 3dre-7x ҷузъи назорати фишори баланд аст, ки фишори баромадро тавассути таносуби сигнали барқ ​​истифода мебарад Илова ба функсияи фишор, он метавонад ба амал орад, ки борфарории борфарории Портинг, нерӯи барқ ​​ва кам кардани гармиро амалӣ кунад. Вилвин бо як динори пилоти хурди ҷараён ронда мешавад, ки дар тасҳеҳот дақиқтар аст ва истеъмоли барқ ​​дорад.

Параметрҳои фишори мутаносиб коҳиш ёфтани клапан 3dre-7x

Хусусияти маҳсулот ва истифодаи фишори таносуби фишори мутаносат 3Dre-7x

Вижагиҳо:

▶ Варианти 3-

▶ амалиёт тавассути solenimoid мутаносиб бо Coil Rotation

▶ барои васлкунии

▶ Барои тасвири ISO 4401

▶ Маҳдудияти кам кардани фишор, ихтиёрӣ

Ands ва электроникаи назорат аз як манбаи ягона

▶ Интегратсияҳои муттаҳидшуда (ОБЭ) (Википедиа)

- каме таҳаммулпазирии истеҳсоли қувваи барқии арзиши фармон

▶ Электроникаи берунӣ (Намоиши HD-3Dre (M)

▶ Катвюсаи интиқоли фармони барқ

Ариза:

Фишори мутаносиби пешпардохт 30dre-7X -ро дар системаҳои истеҳсолкунандаи гидротикӣ, таҷҳизоти муҳандисӣ, дастгоҳҳои озмоишӣ, системаи тестӣ, системаи тестҳои гидротехникӣ (ба монанди мошинҳои доимӣ) ва ғайра истифода бурдан мумкин аст.

Функсия ва қитъаи фишори мутаносиб коҳиш ёфтани Valve 3Dre-7x

Функсия, бахш

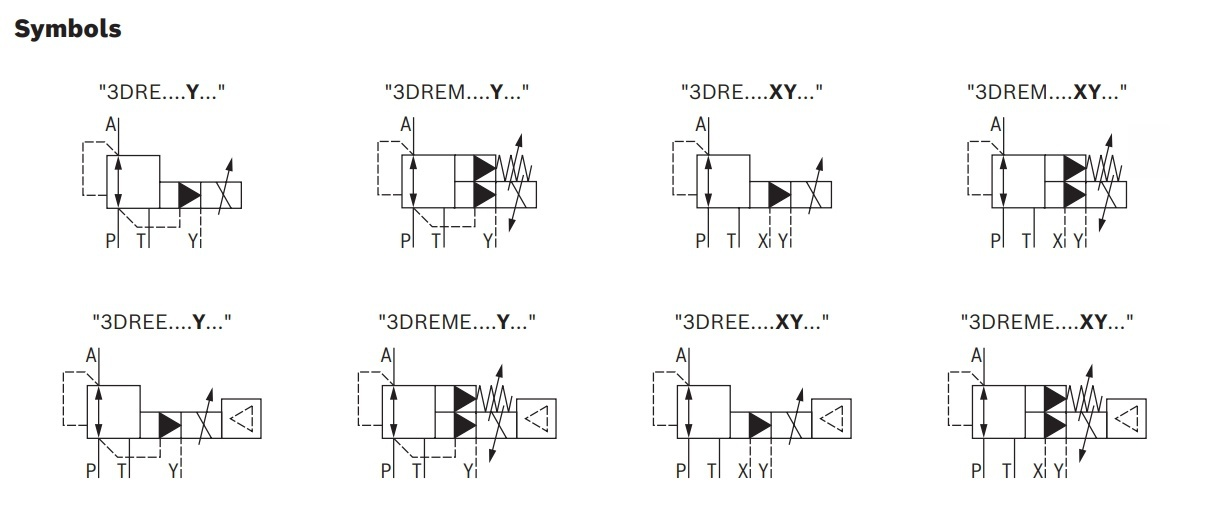

Намудҳои клапан 3Dre (M) ва 3Dre (M) ва 3Dre (M) E Оё фишори электрикии 3-ро бо маҳдудияти фишори актёрӣ коҳиш медиҳад.

Онҳо барои коҳиш (P) ва маҳдудият (а t) фишори система истифода мешаванд.

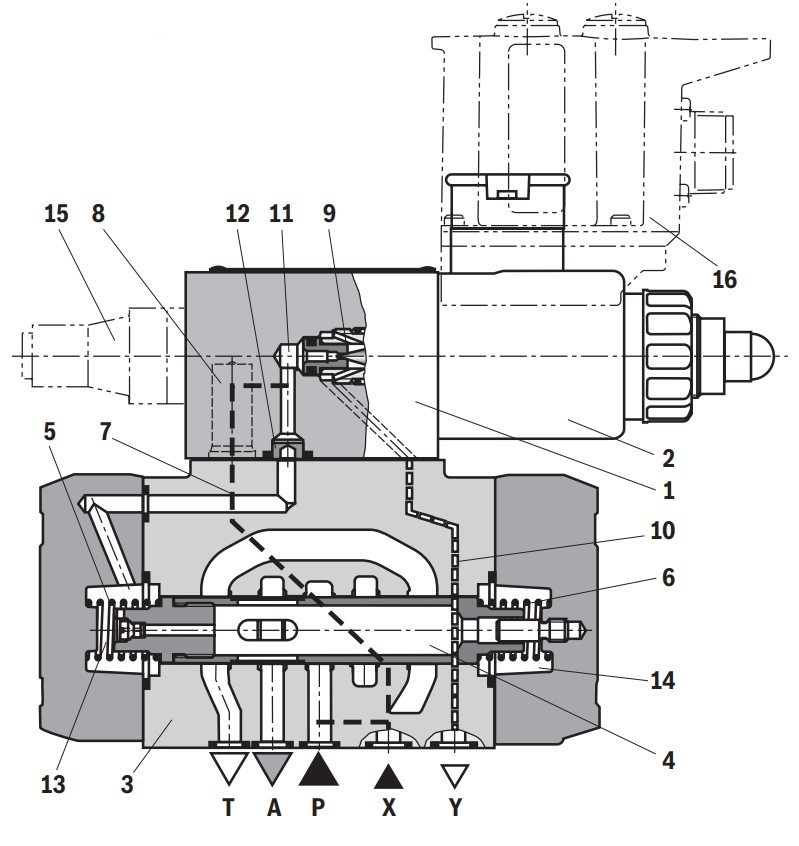

Ташкил кардан

Вилконҳо аз ду калисои асосӣ иборатанд:

▶ Расми идоракунии пилотӣ (1) бо solenoid мутаносиб (2), ихтиёрӣ бо маҳдудияти ҳадди аксар (15)

▶ Вилояти асосӣ (3) бо чуқури асосӣ (4)

Функсия

▶ Пешниҳоди истеъмоли арзиши эмгузаронии барқ ​​дар бандар дар бандар тавассути клири пилотӣ (1) кам карда мешавад.

▶ бо бандари депрессия P, чашмаҳои (5) ва (6) дар ҳолати марказии худ (4) дар ҳолати марказии худ нигоҳ доред.

Бо ин роҳ, ҷаҳиши оғоз дар актура пешгирӣ карда мешавад.

▶ моеъи пилотӣ аз рӯи (7) тавассути ниҳоии ҷараён (8), тавассути Портлер Гап (11) ба Порт Y. Ин пайвастшавӣ ба зарфи фишори сифр оварда мешавад.

Кам кардани фишор

▶ Сохтани фишори озмоишӣ дар Палатаи назоратӣ (11) ҳамчун вазифаи арзиши фармони.

▶ Истангор дар Палатаи баҳорӣ (13) тавассути сопло (12) ва ҳаракати кӯзаи асосии назорати асосӣ (4) ба тарафи рост.

Моеъи гидротуликӣ аз p ба A.

Фишори актуроргар дар порти саҳифа дар Палатаи баҳорӣ дастрас аст (14).

▶ баланд бардоштани фишор дар бандар дар порт як ба фишори таъиншудаи клавиатураи пилотӣ (1) боиси ҳаракати чархи асосӣ (4) ба тарафи чап оварда мерасонад. Фишор дар порт а, қариб бо фишори таъиншуда дар клапанаи пилотии пилотӣ шабеҳ аст (1).

Маҳдудияти фишор

▶ Агар фишор дар бандар аз фишори муқарраршудаи Каломи пилотӣ зиёд бошад (1), ҳаҷми асосии назорат (4) ба тарафи чап кӯчонида мешавад.

▶ пайвастшавиро аз як то т мекушояд ва фишорро дар бандари дар портот ба арзиши фармони таъиншуда маҳдуд мекунад.
