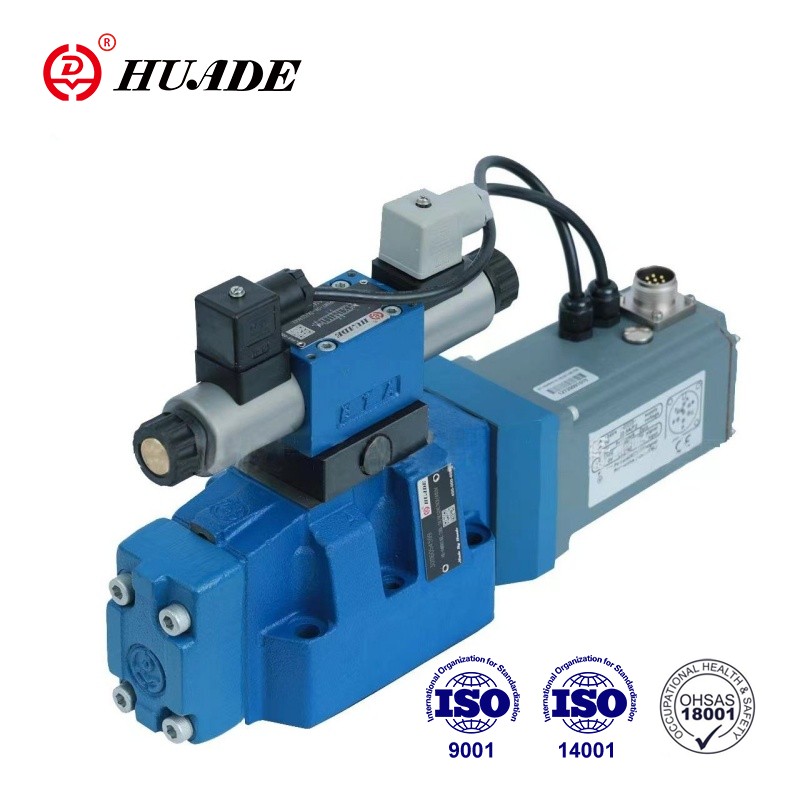

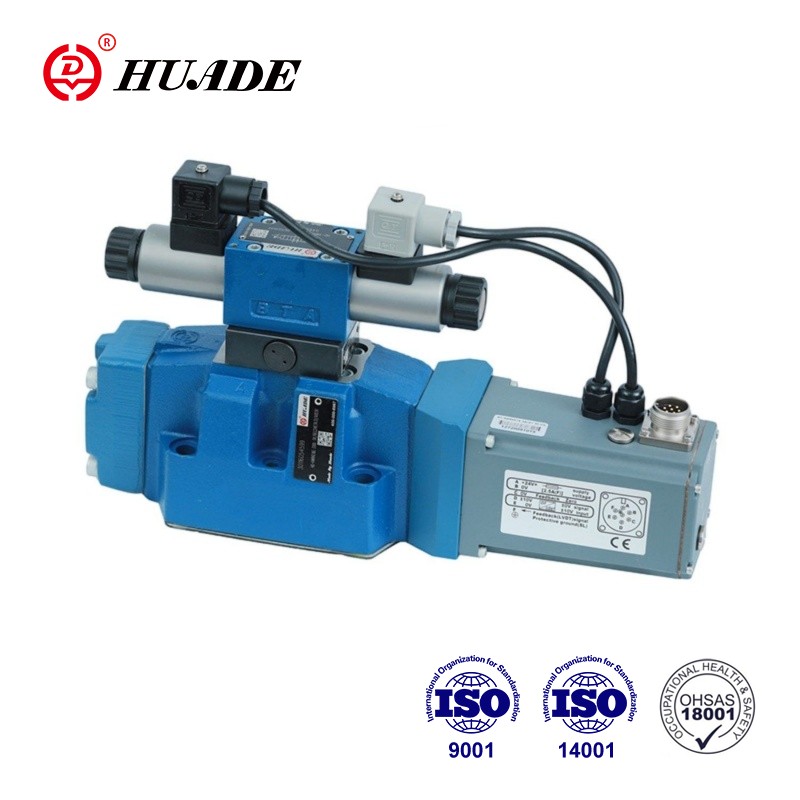

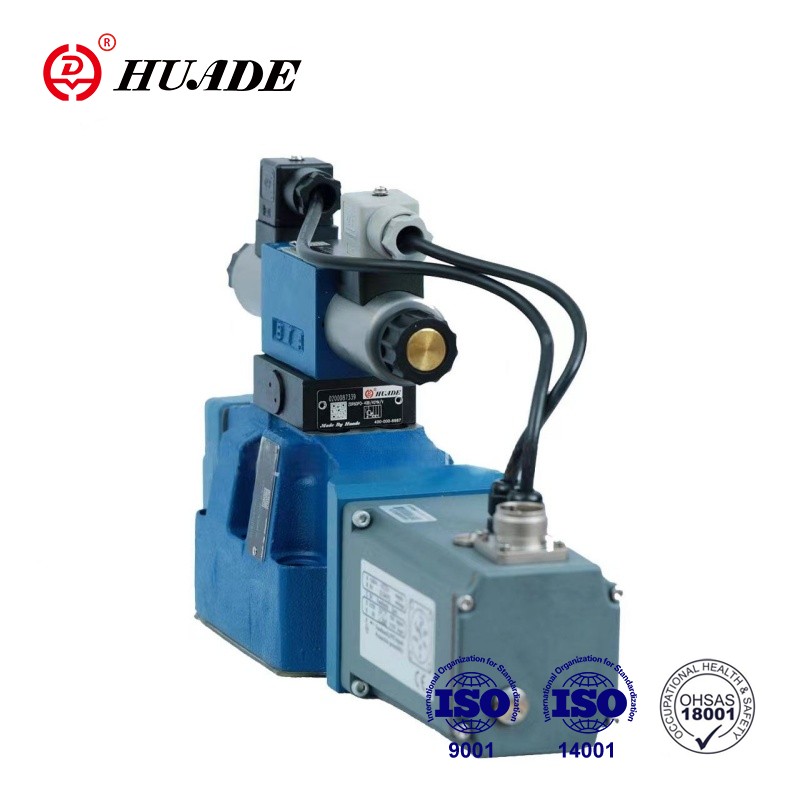

Клапанҳои мутаносиби навъи 4WRTE клапанҳои идоракунии самтҳои аз ҷониби пилотӣ идорашаванда бо бозгашти мавқеъи барқӣ, электроникаи ҳамгирошуда (OBE) ва мониторинги ихтиёрии мавқеъи спул мебошанд. Дақиқии баланд, вокуниши зуд ва назорати устувори клапани мутаносиби WRTE-4X онро ҷузъи калидии бисёр системаҳои саноатӣ месозад.
| Генерал | ||||||
| Андозаҳо | 10 | 16 | 25 | 27 | 32 | 35 |
| Вазн (кг) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Мавқеи насб ва маълумот оид ба истифода | Беҳтараш уфуқӣ | |||||
| Диапазони ҳарорати муҳити зист (°C) | -20...+50 | |||||
| Ҳадди ниҳоии нигоҳдорӣ (сол) | 1 *(агар шароити нигоҳдорӣ риоя карда шавад; ба дастурҳои истифодабарии 07600-В муроҷиат кунед) | |||||
| Арзишҳои MTTF мувофиқи EN ISO 13849 Years | 150 (барои маълумоти бештар нигаред ба варақаи маълумотии 08012) | |||||
| Санҷишҳои он мувофиқи DIN EN 60068-2-6 | 10.. 2000 Гц /максимум 10 г/10 давра /3 меҳвар | |||||
| Санҷиши садо мувофиқи DIN EN 60068-2-64 | 20... 2000 Гц/10 гС /30 г қуллаи/30 дақ. /3 меҳвар | |||||
| Зарбаи нақлиёт мувофиқи DIN EN 60068-2-27 | 15 г / 11 мс /3 зарба / 3 барзагов | |||||
| Гармии намӣ, давравӣ, мувофиқи DIN EN 60068-2-30 | Варианти 2 +25°C ... +55C, 90% ... 97% намнокии нисбӣ, 2 давраи 24 соат | |||||
Вижагиҳо:
▶Тарҳрезӣ барои баланд бардоштани эътимоднокӣ ва амният
1.Ҷуброни фишори автоматӣ дар камераҳои назорати марҳилаи асосӣ аз ҷониби клапани назорати пилотӣ
2.Идораи назорати марҳилаи асосӣ дар мавқеи марказии баҳорӣ ва/ё дар ҳолати офсетӣ
3.Optionally бо мониторинги мавқеи spool
▶Чавир - барои танзими мавқеъ, суръат ва фишор мувофиқ аст
▶Дақиқ - ҳассосияти баланди посух ва гистерези кам
Ариза:
клапани мутаносиби самти WRTE-4X метавонад дар нефту кимиё, мошинсозӣ, таҷҳизоти интеллектуалӣ, тавлиди нерӯи барқ, саноати металлургӣ ва дигар соҳаҳо васеъ истифода шавад.
Клапани WRTE-4X асосан аз 3 маҷмӯи асосӣ иборат аст:
1. Хона (1) бо спули назоратии марҳилаи асосӣ (2) ва мониторинги мавқеъи факултативӣ (13)
2.Электроникаи интегратсионӣ (ихтиёрӣ бо мембранаи муҳофизати электронӣ (14)) бо табдилдиҳандаи мавқеъи индуктивӣ (3) марҳилаи асосӣ
3.Клапани назорати пилотӣ (4) бо чархи идоракунӣ/ваҷҳи розетка (5), табдилдиҳандаи мавқеъи индуктивӣ (6) ва бозгашти фишор барои мавқеи марказии спули назоратии марҳилаи асосӣ (2).
Бо электромагнитҳои мутаносиби аз барқ хосташуда (7; 8) мавқеи марказии чархаи назоратии марҳилаи асосӣ (2) аз ҳисоби пружинаи марказонидашуда (9) ва бозгашти фишор. Назорати спули назоратии марҳилаи асосӣ (2) тавассути клапани назорати пилотӣ ( 4)→ спули назоратии марҳилаи асосӣ (2) ба таври танзимшаванда ҷойгир карда шудааст. Идоракунии чархаи идоракунии клапани идоракунии пилотӣ (4) тавассути тағир додани қувваи электромагнитҳои электромагнитҳои мутаносиб (7;8). Пайвасткунии фармон ва арзишҳои воқеӣ дар электроникаи ҳамгирошуда. Таъмини равғани пилотӣ ба клапани назорати пилотӣ тавассути бандари P ё берунӣ тавассути бандари X Равғани пилотӣ ба дохили дохилӣ тавассути бандари T ё берунӣ тавассути Y ба зарф бармегардад. Бо арзиши фармони O V, электроника spool назорати марҳилаи асосӣ (2) дар мавқеи марказӣ.
Рамзи Клапан самти мутаносиб WRTE-4X
