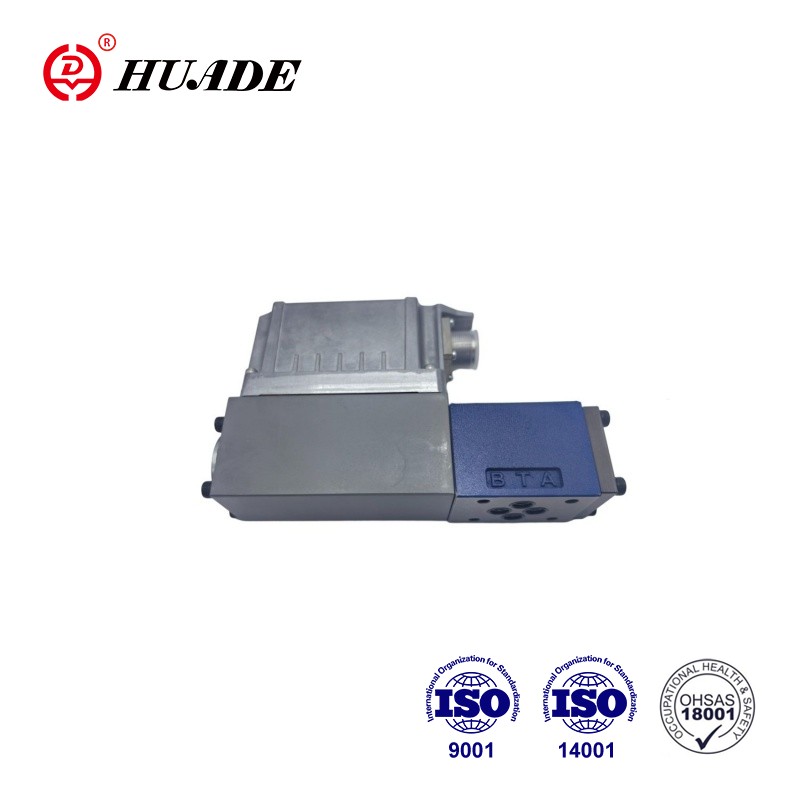

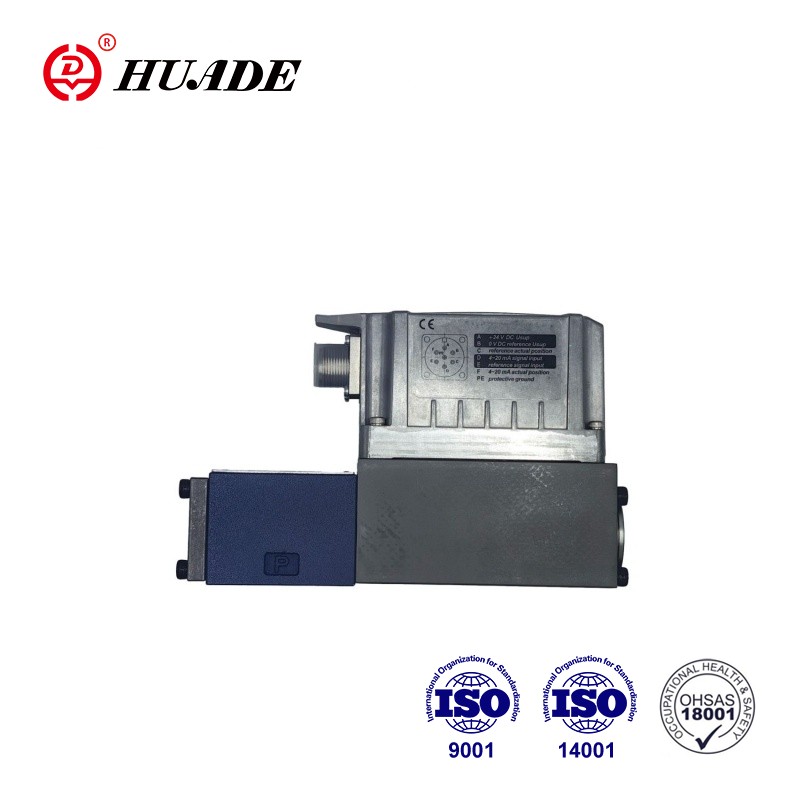

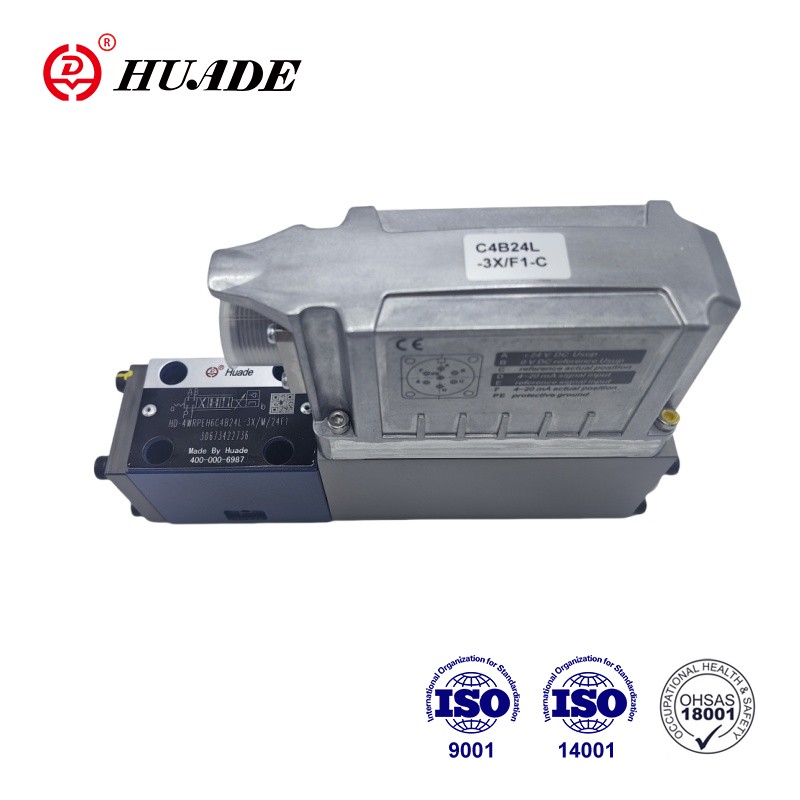

Клапанҳои навъи 4WRPEH 6-3X клапанҳои идоракунии самти мустақим бо бозгашти мавқеъи барқӣ ва электроникаи ҳамгирошуда (OBE) мебошанд. Клапани мутаносиби самти серво 4WRPEH 6-3X як клапани назоратии дақиқи баландест, ки технологияи мутаносибро бо технологияи серво муттаҳид мекунад. 4WRPEH 6-3X дар ҷараёнҳои гуногуни равандҳо ва амалиёти таҷҳизот, ба монанди системаҳои гидравликӣ дар соҳаҳои нафт, кимиё, металлургӣ ва дигар соҳаҳо барои назорати ҷараёнҳои гуногуни равандҳо ва амалиёти таҷҳизот васеъ истифода мешавад.
| Маълумоти техникӣ | ||
| Генерал | ||
| Навъи пайвастшавӣ | Ҷойгиркунии зеризаминӣ | |
| Намунаи интиқол | ISO 4401-03-02-0-05 | |
| Вазн (кг) | 2.9 | |
| Мавқеи насб | Ягон | |
| Диапазони ҳарорати муҳити зист (°C) | -20 … +60 | |
| Ҳарорати нақлиёт (°C) | –30 … +80 | |
| Ҳадди ниҳоии нигоҳдорӣ (сол) | 1 | |
| Рутубати максималии нисбӣ (бе конденсатсия) (%) | 95 | |
| Синфи муҳофизат мувофиқи EN 60529 | IP65 (агар пайвасткунакҳои мувофиқ ва дуруст васлшуда истифода шаванд) | |
| Ҳарорати ҳадди аксар (°C) | 150 | |
| Арзиши MTTFD мувофиқи EN ISO 13849 (солҳо) | 150 (барои тафсилоти бештар нигаред ба варақаи маълумотии 08012) | |
| Санҷишҳои он мувофиқи DIN EN 60068-2-6 | ▶ Бе пластинкаи дампинг | 10 ... 2000 Гц / ҳадди аксар 10 г / 10 давра / 3 меҳвар |
| ▶ Бо лавҳаи дампинг 1) | 10 ... 2000 Гц / ҳадди аксар 10 г / 10 давра / 3 меҳвар | |
| Санҷиши садо мувофиқи DIN EN 60068-2-64 | ▶Бе пластинкаи дампинг | 20 … 2000 Гц / 10 gRMS / 30 г қуллаи / 30 дақ. / 3 меҳвар |
| ▶ Бо лавҳаи дампинг 1) | 20 ... 2000 Гц / 10 гRMS / 30 г қуллаи / 24 соат / 3 меҳвар | |
| Зарбаи нақлиёт мувофиқи DIN EN 60068-2-27 | ▶ Бе пластинкаи дампинг | 15 г / 11 мс / 3 зарба / 3 меҳвар |
| ▶ Бо лавҳаи дампинг 1) | 15 г / 11 мс / 3 зарба / 3 меҳвар | |
| Зарба мувофиқи DIN EN 60068-2-27 | ▶ Бо лавҳаи дампинг 1) | 35 г / 6 мс / 1000 зарба / 3 меҳвар |
| Мутобиқат | ▶ CE мувофиқи дастури EMC 2014/30/EU, мувофиқи санҷидашуда | EN 61000-6-2 ва EN 61000-6-3 |
| ▶ Дастури RoHS | 2011/65/ИА | |
| Гидравликӣ | ||||||
| Максимум фишори корӣ | ▶ Портҳои A, B, P (бар) | 350 | ||||
| ▶ Порт T (бар) | 250 | |||||
| Моеъи гидравликӣ | Ба ҷадвал дар саҳифаи 7 нигаред | |||||
| Диапазони часпак | ▶ Тавсияшаванда (мм2/с) | 20 … 100 | ||||
| ▶ Максималии иҷозатдодашуда (мм2/с) | 10 … 800 | |||||
| Диапазони ҳарорати моеъи гидравликӣ (гузаранда) (°C) | -20 … +70 | |||||
| Дараљаи максималии ифлосшавии моеъи гидравликї; Синфи тозагӣ мувофиқи ISO 4406 (c) | Синфи 18/16/13 3) | |||||
| Ҷараёни номиналӣ (∆p = 35 бар дар як канори идоракунӣ) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Маҳдудияти истифода (∆p) дар робита ба гузариш ба бехатарии бехатарӣ (арзишҳо ба канори ҷамъшуда татбиқ мешаванд) | ▶ Аломатҳои C3, C5, C (бар) | 350 | 350 | 350 | 350 | 160 |
| ▶ Аломатҳои C1, C4 (бар) | 350 | 350 | 280 | 250 | 100 | |
Вижагиҳо:
▶Боэътимод - тарҳи исботшуда ва мустаҳкам
▶Бехатар - мавқеъи бехатарии чархаи идоракунӣ дар ҳолати хомӯш
▶Энергияи каммасраф - талабот ба нафти пилотӣ нест
▶Сифати баланд - спул ва остини назоратӣ бо сифати серво
▶Чавир - барои танзими мавқеъ, суръат ва фишор мувофиқ аст
▶Дақиқ - ҳассосияти баланди посух ва гистерези кам
▶Интерфейси IO-Link, ихтиёрӣ. Истифодаи клапан бо IO-Link ҳамчун унсури хомӯш то категорияи 3, PL d мувофиқи EN 13849-1.
Ариза:
Клапани мутаносиби самти серво 4WRPEH 6-3X дар соҳаи автоматизатсияи саноатӣ, турбинаҳои шамол, идоракунии асбобҳо, техникаи муҳандисӣ, аэрокосмос, киштисозӣ ва муҳандисии баҳрӣ васеъ истифода мешавад.
Ташкил кардан
Клапани вокуниши баланд HD-4WRPEH асосан аз инҳо иборат аст:
▶ Корпуси клапан бо спули идоракунӣ ва гилем бо сифати серво (1)
▶ Соленоиди идоракунӣ бо табдилдиҳандаи мавқеъ (2)
(ихтиёрӣ бо мембранаи муҳофизати электронӣ (5))
▶ Электроникаи бортӣ (OBE) (3) бо интерфейси аналогӣ ё IO-Link (4) (ихтиёрӣ бо демпинг)
лавҳа (6))
Функсия
Электроникаи интегралӣ (OBE) арзиши фармони муқарраршударо бо арзиши воқеии мавқеъ муқоиса мекунад. Дар сурати инҳирофҳои идоракунӣ, электромагнитҳои зарба ба кор медароянд. Аз сабаби тағирёбии қувваи электромагнитӣ, чархи идоракунӣ бар зидди пружа танзим карда мешавад. Қисмати чархзании зарба/назорат мутаносибан ба арзиши фармон назорат карда мешавад. Дар ҳолати пешакии арзиши фармон аз 0, электроника чархаи идоракуниро дар муқобили пружа ба мавқеи марказӣ танзим мекунад. Дар ҳолати ғайрифаъол, пружина то ҳадди аксар канда шудааст ва клапан дар ҳолати аз кор мондан аст.
Функсияи бехатарӣ (хомӯшкунии IO-Link)
Бо қатъ кардани шиддати таъминот дар устои IO-Link (Синфи B-порт), пинҳои 2 ва 5, клапани IO-Link-ро бехатар хомӯш кардан мумкин аст. Пас аз хомӯш кардани шиддати таъминот, чархаи назоратии клапан ба ҳолати бехатарӣ гузошта мешавад. Барои кафолат додани шарти гидравликӣ барои хомӯш кардани бехатарӣ, ҳамбастагии чархи идоракунӣ/олтин низ бояд ба назар гирифта шавад.
Ба кофии такрорӣ бо рамзҳои C3, C5, C4 ва C1 кафолат дода мешавад.
Хомӯшии бехатар қисми клапани IO-Link нест ва бояд барои тарҳрезии бехатари мошинҳо ба назар гирифта шавад.
Хомӯш кардани электромагнитҳои назоратӣ
Дар сурати руй додани хатогихои зерин электромагнитхои идоракуниро электроникаи интегралй (OBE) аз кувваи худ хомуш мекунанд ва спули идоракуниро ба холати бехавф гузошта мешавад:
▶ Паст шудани шиддати ҳадди ақали таъминот
▶ Танҳо дар интерфейси "F1":
- Паст шудан аз ҳадди ақали арзиши фармони ҷории 2 мА (танаффуси кабели сатри арзиши фармонро дар бар мегирад (халқаи ҷорӣ))
▶ Танҳо дар интерфейси "L1":
- Фаъол кардани ғайрифаъол, қатъи муошират (watchdog)
– Дар сурати хатогии дохилии IO-Link
▶ Танҳо дар интерфейси "C6":
– Илова бар ин, озод кунед
Лавҳаи намноккунии "D"
Пластинкаи демпинг амплитудаҳои шитобро дар электроникаи бортӣ коҳиш медиҳад (басомадҳо >300 Гц).
Огоҳӣ:
Истифодаи плитаи дампинг барои барномаҳое, ки асосан ҳаяҷонбахши басомади паст доранд, тавсия дода намешавад
Мембранаи муҳофизати электронӣ "-967"
Барои пешгирии пайдоиши конденсат дар корпуси электроникаи интегралӣ (OBE), мембранаи муҳофизати электрониро (5) истифода бурдан мумкин аст.
Тавсия дода мешавад, ки берун аз шароитҳои стандартии саноатӣ бо намии баланди ҳавои муҳити зист ва тағирёбии назарраси ҳарорати давравӣ (масалан, дар берун).
Рамзҳои Мутаносиб самти Servo халќи 4WRPEH 6-3X
