Аз кранҳои бурҷи пагоҳ Skyscapers пагоҳро ба яроқҳои дақиқи роботавӣ эҷод мекунанд, ки дастгоҳҳои тиббии наҷотбахши ҳаётро истеҳсол мекунанд, воҳидҳои барқии гидравликӣ (HPU) қаҳрамонони undunger мебошанд. Ин мошинҳои аҷибе энергияи механикиро ба қувваи барқбаҳволии гидроуккӣ табдил медиҳанд, ки имконнопазир аст.
Назорати гидравликӣ - инчунин ҳамчун як шӯъбаи гидротехникӣ, системаи HPU, системаи HPU шинохта шудааст ё пойафзори насоси насос - хеле баландтар аз таҷҳизоти саноатӣ. Ин дили латукӯб шудани соҳаҳои бешумор аст, қасамулрори қитъае мебошад, ки ба одамон васвасаҳо ва асбоби дақиқ, ки ояндаи моро ташаккул медиҳад.
Дар ин дастури мукаммал мо асрори ин мӯъҷизаҳои муҳандисиро дар паси ин мӯъҷизаҳои муҳандисӣ пинҳон мекунем. Кист, ки шумо муҳандиси саъйи орзуи ноумедӣ ё касбӣ ҳастед, ки шумо дарк мекунед, ки чӣ гуна истгоҳҳои гидравликӣ саноатӣ доранд ва имкониятҳои пеш аз он ба назар мерасиданд.
Назорати гидравликӣ системаи пурраи барқ аст, ки обро (одатан нафт) барои фишори баланди кор таъмин мекунад. Он мисли насоси пурқуввати об аст, аммо ба ҷои об насос барои боғи худ, он равғани махсусро ба техникаи вазнин насос мекунад.
Нишонди гидравликӣ якчанд қисмҳои калидиро дар бар мегирад:
- Насос барои эҷоди фишор
- Моторе барои идора кардани насос
- Зарф барои нигоҳ доштани моеъи гидротикӣ
- Қитъаҳо барои назорати ҷараён ва фишор
- Филтрҳо барои тоза кардани моеъ
Пойгоҳҳои насоси гидравликӣ дар ҳама ҷо дар соҳаи муосир қарор доранд, зеро онҳо чизи ғайриоддӣ - бебаҳо дар бастаи аҷибро пешниҳод мекунанд. Аз ин рӯ, ин системаҳои HPU инқилоби чӣ тавр мо кор мекунанд:
- Натиҷаи нерӯи барқ:Нуқтаи хурд метавонад қувваи кофӣ барои бардоштани мошин ё интиқол додани тонна маводи.
- Назорати дақиқ:Операторон метавонанд суръатро идора кунанд ва дурустии аҷибро идора кунанд - барои амалиёти нозук комил ва қувва.
- Эътимоднокӣ:Нуқтаҳои хуби гидротуликӣ солҳо метавонанд бидуни мушкилоти ҷиддӣ зиндагӣ кунанд.
- Алоқаҳо:Як пойгоҳи гидравликӣ метавонад дар як вақт як қатор таҷҳизотро назорат кунад.
Тамоми системаҳои гидравликӣ аз сабаби қонуни Паскал кор мекунанд, ки онро аз ҷониби олими фаронсавӣ ошкор карда мешавад, дар 1600-юми забонҳои фаронсавӣ. Ин қонун мегӯяд, ки ҳангоми ба моеъи маҳдуд фишор меоваред (ба монанди равған дар системаи пӯшида), ки фишор ба ҳама самтҳо баробар паҳн мешавад.
Ин як роҳи оддии фаҳмидани он аст: тасаввур кунед, ки шумо пуфаки об доред. Вақте ки шумо як қисмро ғун мекунед, фишор дар ҳама ҷо дар дохили баллон одат мекунад. Системаҳои гидравликӣ ин принсипро барои интиқол истифода мебаранд.
Ҷодуе воқеии кай, вақте ки системаҳои гидротомикӣ қувва дорад. Ин тавр чунин аст:
Агар шумо ду силиндрҳои пайвастшуда дошта бошед - як хурд ва як калон - ва шумо ба хурде тела медиҳед, ки калон қувваи зиёдашро тела медиҳад. Тиҷорат ин аст, ки силоҳи калон масофаи кӯтоҳтарро мегузаронад.
Мисол:Агар силиндрии калон нисбат ба хурдтарин 10 маротиба зиёдтар бошад, он 10 маротиба қувваи бештарро ба вуҷуд меорад. Аммо он танҳо 1/10-ро масофа ҳаракат мекунад.
Аз ин рӯ, jacks гидротехникӣ метавонад мошинҳои вазнинро бо насоси дастӣ бардорад!
Моеъе, ки дар системаҳои гидравликӣ истифода мешавад, танҳо ягон моеъ нест. Он хусусиятҳои махсус дорад:
- Ғайри фишурда:Баръакси эфир (ки ба осонӣ фишурда мешавад), равғани гидравликӣ зиёд намешавад. Ин маънои тамоми фишорро дорад, ки шумо бевосита ба кор интиқол дода мешавад.
- Молидан:Моеъ инчунин ба ҳама қисмҳои ҳаракаткунанда молида, фарсудашавӣ ва ашк мехӯрад.
- Интиқоли гармӣ:Он ба гармӣ аз ҷузъҳои гарм мусоидат мекунад.
- Устувор:Моеъи хуби гидротехникӣ ба осонӣ таҳти фишор ва гармӣ шикаста намешавад.
Насоси гидравликӣ
Насос дили ягон пойгоҳи гидравликӣ мебошад. Он моеъи гидравликиро аз зарф месидам ва онро зери фишори баланд тела медиҳад. Се намуди асосӣ мавҷуданд:
- Насосҳои фишанг:Оддӣ, боэътимод ва дастрас. Барои дархостҳои асосӣ хуб аст.
- Насосҳои vane:Оромтар ва самараноктар. Ки дар дархостҳои миёнамӯҳлат истифода мешаванд.
- Насосҳои поршен:Пурқувват ва дақиқ. Барои ӯҳдадории вазнин ва кори баланд фишор истифода мешавад.
Муҳаррик ё муҳаррик
Ин барои идора кардани насос қудрати механикиро таъмин мекунад. Аксарияти истгоҳҳои гидравликӣ истифода мебаранд, зеро онҳо:
- Назорати осон
- Тоза (бебаҳо нест)
- Эътимоднок
- Дар андозаҳои зиёд дастрас аст
Барои воҳидҳои сайёр ё кори беруна, бензин ё муҳаррикҳои дизелӣ маъмуланд.
Зарфи гидравликӣ (обанбор)
Зарф моеъи гидравликиро мағлуб мекунад ва якчандҳо хизмат мекунад:
- Таъминоти моеъро ба насос таъмин мекунад
- Имкон медиҳад, ки футури ҳаворо аз моеъ ҷудо кунад
- Ба сардии хунук кӯмак мекунад
- Ислоҳшудагон ором мешаванд
Андозаи танк одатан 2-3 маротиба меъёри гули обро дар як дақиқа баробар мекунад.
Калидҳои сабукрави фишор
Ин ҷузъи бехатарии таҳдидкунанда аст. Вақте ки фишор хеле баланд мешавад, ин клапан ба таври худкор пешгирии зарарро ба система мекушояд. Он ба монанди як ҷанги бехатарӣ дар пухтупази фишор аст.
Вилсилҳои идоракунии самт
Инҳо идора кардани моеъи гидравликӣ. Онҳо метавонанд:
- Барои дароз кардани силиндр моеъро фиристед
- Ҷараёни баръакс барои бардоштани силиндраи
- Барои нигоҳ доштани мавқеъ ҷараён гиред
- Ҷараёни мустақим ба қисмҳои гуногуни система
Вилсилҳои идоракунии ҷараён
Инҳо танзим мекунанд, ки чӣ гуна ҷараёнҳои зуд моеъ доранд, ки суръати субъектҳои гидротрениро идора мекунанд. Роҳи бештар ба ҳаракати тезтар ишора мекунад.
Филтрҳо
Моеъи тоза барои системаҳои гидротехникӣ муҳим аст. Филтрҳо хориҷ мекунанд:
- Лой ва хошок
- Зарраҳои металлӣ аз пӯшидан
- Ифлосшавии об
- Маҳсулоти ғайримуқаррарии кимиёвӣ
Gauges фишор
Ин фишори системаи системаи дар назари. Операторон онҳоро истифода мебаранд:
- Мониторинги кори муқаррарӣ
- Мушкилоти барвақтро муайян кунед
- Танзими системаро танзим кунед
Санҷиши ҳарорат
Моеъи гидравликӣ ҳангоми амалиёт гарм мешавад. Сенсорҳои ҳароратнокӣ барои пешгирии аз ҳад зиёд истифода мешаванд:
- Тригериҳои хунуккунӣ
- Операторони огоҳкунанда
- Агар лозим бошад, худкор хомӯш кунед
Назорати электронӣ
Участкаҳои гидравликӣ аксар вақт назорати компютерро дар бар мегиранд, ки:
- Бомуваффакиятро ба таври худкор оптимизатсия кунед
- Мониторинги дурдастро пешниҳод кунед
- Гузоришҳои амалиётӣ
- Нигоҳдории пешгӯиро фаъол созед

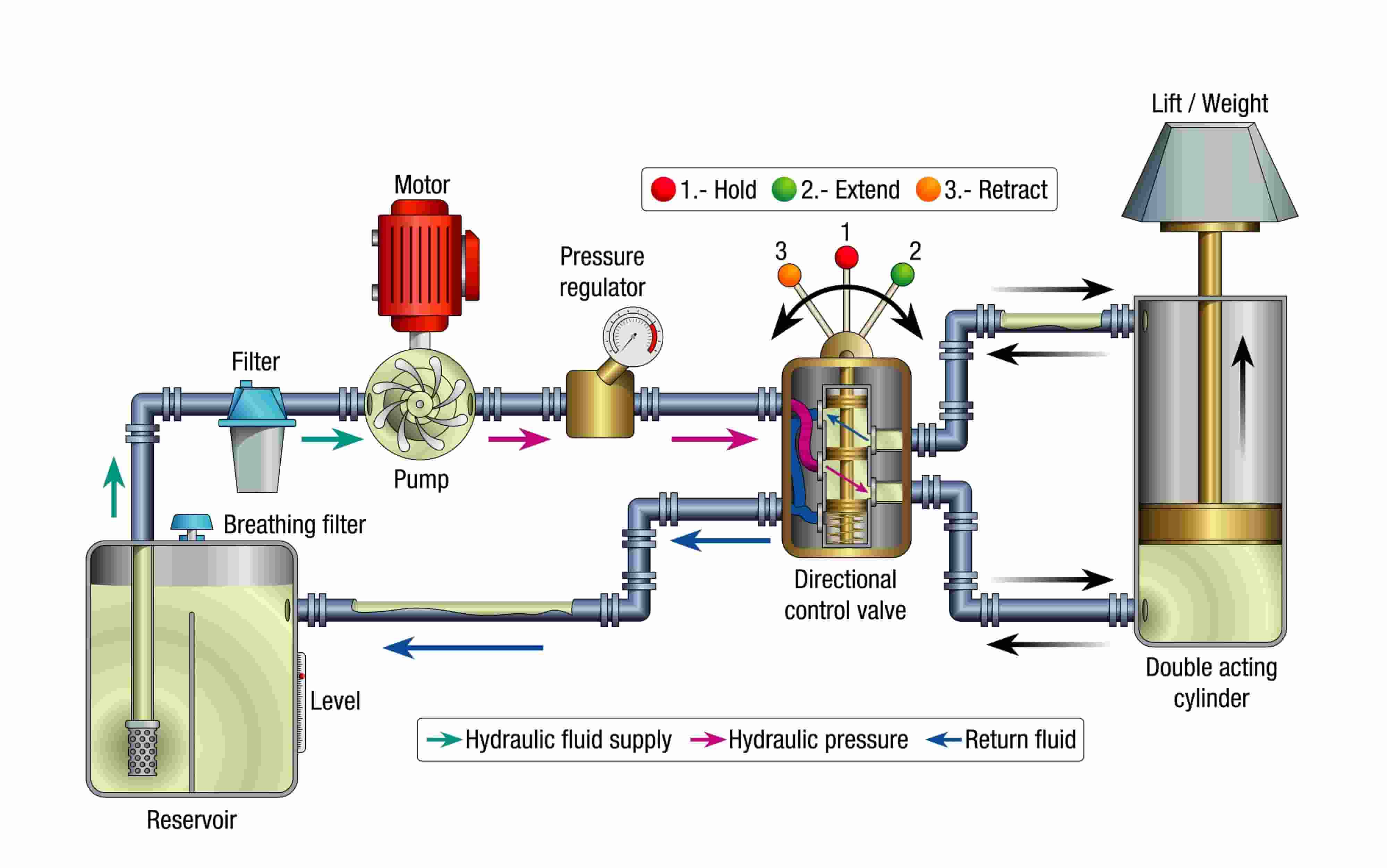

Фаҳмидани нуқтаи нерӯмандӣ, вақте ки шумо тавассути сафари пурраи худ ба моеъ пайравӣ мекунед, осонтар аст:
Қадами 1: истеъмоли моеъ
Насоси гидравликӣ фарёд мезанад, ки аз зарф тавассути сиркати макаста моеъро мегирад. Ин шиддатгарони калон зарраҳои калонеро, ки метавонад ба насос расонад.
ҚАДАМИ 2: ТАҚРИБИНИИ
Насос моеъро фишор медиҳад ва онро ба фишори баланд тела медиҳад. Фишор метавонад аз 500 PSI дар масофаи 1000 кассаи то 10,000 psi ё бештар барои дархостҳои вазнин бошад.
Қадами 3: Назорати вақт
Моеъи фишурда аз байн рафтани вироишҳои назораткунанда, ки онро дар куҷо лозим аст, ҷараён мегирад. Ин валентҳо ба монанди назорати ҳаракат барои моеъи гидравликӣ амал мекунанд.
Қадами 4: Иҷрои кор
Моеъи фишурда ба субъектори гидротехникӣ (силиндрезҳо ё мотордор) мерасад, ки энергияи гидротехникӣ ба нерӯи механикӣ ба кори муфид табдил меёбад.
Қадами 5: Бозгаштан
Пас аз кор, моеъ ба зарф тавассути филтрҳои бозгашт ба зарф бармегардад. Ин филтрҳо як олударо дар давраи корӣ гирифтаанд.
Қадами 6: Конверсия
Қафо дар зарф, моеъ:
- Хунук мекунад
- Нашъамандон футури ҳавопаймоҳо
- Имкон медиҳад, ки зарраҳо барои ҳалли
- Ба сикли оянда омода мешавад
Системаҳои кушод
Дар системаҳои кушода моеъ бевосита ба зарф пас аз истифода бармегардад. Фоидаҳо инҳоянд:
- Беҳтар ором
- Тарҳи соддатар
- Арзиши камтар
- Нигоҳдории осон
Системаҳои пӯшида пӯшида
Дар системаҳои пӯшида моеъ бевосита байни насос ва актуентаторҳо давр мезанад. Фоидаҳо инҳоянд:
- Зич
- Самаранокии беҳтар
- Моеъи камтар лозим аст
- Аксуламали тезтар
Системаҳои муҳоҷирати собит
Ин насос ҳамон миқдори моеъро бо ҳар гуна гардиш мегузаронад. Онҳо:
- Оддӣ ва боэътимод
- Арзиши камтар
- Барои барномаҳои доимии суръат хуб
- Барои бехатарии нуқсони фишор талаб мекунад
Системаҳои ивазкунии тағйирёбанда
Ин насос метавонад ҳаҷми истеҳсоли онҳоро иваз кунанд. Онҳо пешниҳод мекунанд:
- Самаранокии беҳтари энергия
- Назорати худкор
- Амалиёти тағйирёбанда
- Мураккабтар, вале бештар баҳсҳо
Истгоҳҳои гидравликӣ
- Маъмултарин дар фанҳо ва семинарҳо
- Назорати дақиқ
- Амалиёти тоза (бебаҳо нест)
- Баргардонидан осон аст
- Таъминоти барқро талаб мекунад
Стансияҳои гидротехникӣ
- Истифодаи бензин ё муҳаррикҳои дизелӣ
- Пахшида ва мустақил
- Хуб барои кори беруна / дурдаст
- Нигоҳдории бештар лозим аст
- Тавлид ва садо
Истгоҳҳои гидравликии статсионарӣ
- Доимӣ насбшуда
- Калонтар ва пурқувват
- Метавонад ба мошинҳои гуногун хизмат кунад
- Системаҳои беҳтари сард
- Хароҷоти камтар
Стансияҳои гидротектискунанда
- Чархдор ё дастӣ
- Воҳидҳои худшумор
- Комил барои хидмати саҳроӣ
- Маҳдуд бо андоза ва вазн
- Арзиши баландтар барои асп
Фишори паст (зери 1000 psi)
- Барои барномаҳои асосӣ истифода мешавад
- Ҷузъҳои арзонтар
- Нигоҳдории соддатар
- Хуб барои шурӯъкунандагон
Фишори миёна (1000-3-3-000 psi)
- Қисми зиёди диапазон
- Тавозуни хуби қудрат ва арзиши
- Гуногунии барномаҳо
- Истифодаи стандартии саноатӣ
Фишори баланд (зиёда аз 3000 psi)
- Ҳадди ниҳоии қувва дар фазои ҳадди аққал
- Ҷузъҳои гаронбаҳо
- Таъсири коршиносон
- Истифода бурда мешавад барои кори вазнин
Пойгоҳҳои гидротуликӣ Мошинҳои бешумор:
Экскаваторҳо
Истгоҳҳои гидротуликӣ намоён, даст, сатил ва роҳҳоро назорат мекунанд. Як экскаватор метавонад якчанд стикаҳои гидротехникӣ барои вазифаҳои гуногун дошта бошад.
Булдоз
Бинои майса, angling ва системаҳои роҳнамоии мошинҳо барои истифодаи қувваи гидротуликӣ истифода мебаранд.
Кранҳо
Истгоҳҳои гидравликӣ барои баланд бардоштани борҳо ва ҷойгиркунии бори вазнин низ назорати ҳамвор ва дақиқро таъмин мекунанд.
Насосҳои бетон
Системаҳои гидротикии баландсуръат аз байн рафтани фишор бетонӣ тавассути шлангҳои дароз ба ҷойҳои муайян.
Воситаҳои мошин
Пойгоҳҳои гидравликӣ
- Барои нав кардани металлҳои навсозӣ тормозҳо пахш кунед
- Иродаи гидротуликӣ барои ташаккул додани қисмҳо
- Мошинҳои обёрӣ
- Таҷҳизоти буридани металл
Коркарди моддӣ
- Forklifts участкаи гидротуликиро барои бардоштан ва тилинг истифода мебаранд
- Системаҳои конеййор истифода мебаранд гидротҳо барои мавқеъ
- Системаҳои Робикӣ ба аксулурирони гидравликӣ такя мекунанд
Тракторҳо
Тракторҳои муосир қудрати гидротелиро истифода мебаранд:
- Системаҳои се-нуқта
- Идоракунии қудрат
- Назорати назорат
- Боркунандагони пеши
Таҷҳизоти ҷамъоварииЯкҷоя, Балъентҳо ва дигар мошинҳои хоҷагидорӣ гидровратсияро барои коркарди зироатҳо ва коркарди молҳо истифода мебаранд.
Нусхаҳои автомобилӣ
Ҳар як мағозаи барқарорсозии худкор аз лифт гидротехникӣ аз ҷониби пойгоҳҳои гидротуликӣ вобаста аст.
Мошинҳои партов
Системаҳои гидравликӣ ба механизмҳои бардошта ва мураккаб қувват мебахшанд.
Мошини худпартоҳо
Стансияҳои гидротуликӣ катҳои мошини боркашро бардошта ва паст кардани коғазҳои боркаш.
Таҷҳизоти интиқол
Пойгоҳҳои гидравликӣ
- Системаҳои роҳбарикунанда
- Cranes саҳро
- Лангар боркуниҳо
- Таҷҳизоти корбари боркаш
Платформаҳои оффшорӣ:Қавзҳои нафтӣ системаи азими гидротизикиро барои коркарди пармакунӣ ва қубур истифода мебаранд.
Системаҳои ҳавопаймоӣ
Қуввати гидравликӣ амал мекунад:
- Фишанги фуруд
- Сатҳи назорати парвоз
- Дарҳои боркаш
- Системаҳои тормоз
Эътимодияти системаҳои гидротехникӣ онҳоро барои бехатарии парвозҳо муҳим мекунад.
Сатҳи суръат
Дар як дақиқа (GPM) ё литрҳо дар як дақиқа чен карда мешаванд (LPM), сатҳи ҷараён муайян мекунад, ки чӣ гуна амалиётҳои зудро муайян мекунад. Ҷараёни баландтар маънои тезтар кор мекунад, аммо насосҳои бештарро талаб мекунад ва қудрати бештар талаб мекунад.
Фишори амалиётӣ
Дар квадр мураббаъ (PSI) ё бароред, фишор муайян мекунад, ки система метавонад ба вуҷуд орад. Фишори баландтар маънои онро дорад, ки қувва бештар аст, аммо ҷузъҳои қавитарро талаб мекунад.
Талаботи энергетикӣ
Нерӯи гидротуликӣ (HP) -ро метавон ҳисоб кард:Hp = (фишори × фишор) ÷ 1714
Ин ба ҳаҷми моторе, ки барои кашидани насос лозим аст, кӯмак мекунад.
Самаранок
Самаранокии умумии система одатан аз 70-85% иборат аст ва аз:
- Таҳорати насос (85-95%)
- Самаранокии автомобилӣ (90-95%)
- Талафоти система (Арваҳо, филтрҳо, хатҳо)
Таносуби баланди барқ-вазн
Системаҳои гидравликӣ нисбат ба дигар манбаъҳои нерӯи барқ бештар қудрати бештарро ба як фунт тавлид мекунанд. Ин онҳоро барои таҷҳизоти мобилӣ, ки дар онҳо вазн дорад, беҳтарин аст.
Назорати дақиқ
Операторон метавонанд қувваҳо, суръатро идора кунанд ва бо дақиқии истисноӣ мавқеъро идора кунанд. Ин дақиқӣ гидропровиксро барои амалиёти нозук табдил медиҳад.
Ҳаракати хатӣ
Кавинҳои гидравликӣ ҳаракати ҳамвор ва ростро бидуни робитаи механикӣ таъмин мекунанд.
Таъхири фаврӣ
Роҳро фавран бе таваққуф кардан мумкин аст, баръакси шабакаи механикии ба дастҳо ва фишангҳо лозим аст.
