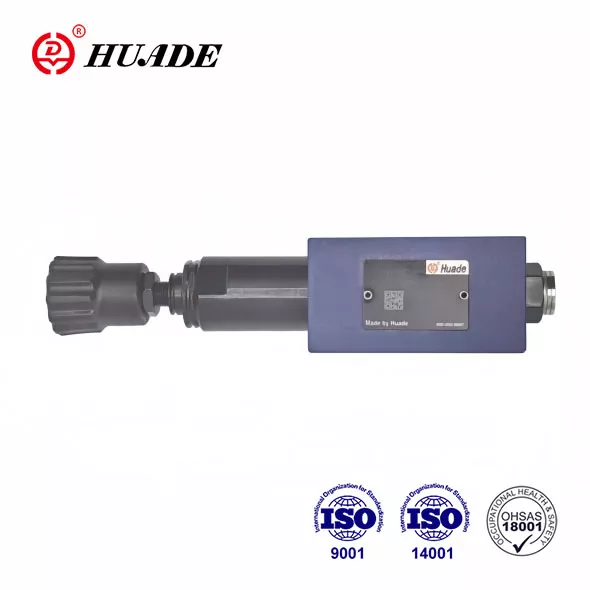

Намуди DR 10 DP як клапани пасткунандаи фишор аст, ки барои назорати фишор истифода мешавад. Далели он, ки клапанҳои фишори Huade® метавонанд ҳамон як қатор маҳсулоти аз ҷониби Rexroth пешниҳодшударо иваз кунанд, асосан ба ҳамкории дарозмуддат бо Rexroth вобаста аст. Дар муқоиса бо дигар тамғаҳои шабеҳ, маҳсулоти Huade® дар технология пешрафтатар ва устувортаранд. Нархи ин клапанҳои пасткунандаи фишор нисбатан арзон аст. Завод як корхонаи калидии миллӣ буда, дар Чин эътибори баланд дорад.
|
Фишори максималии корӣ (Порт P) (МПа) |
то 31,5 |
|
Макс. Фишори дуюмдараҷа (Порт А) (МПа) |
то 2,5; то 7,5; то 15,0; то 21,0; то 31,5 |
|
Фишори ҳадди аксар (Бандарҳои T(Y)) (МПа) |
то 16 |
|
Максимум ҷараёни (л/дақ) |
то 80 |
|
Моеъи фишор Равғани минералӣ |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфат (барои мӯҳри FPM) |
|
Диапазони часпак (мм ²/с) |
10 ~ 800 |
|
Диапазони ҳарорати моеъи фишор (℃) |
-30 то +80 |
|
Дараҷаи ифлосшавӣ (um) |
Дараҷаи максималии иҷозатдодашудаи ифлосшавии моеъ ба NAS 1638 синфи 9 мебошад. |
|
Вазн (кг) |
тақрибан 3 |
Вижагиҳо:
▶ Барои васлкунии зерпластин
▶ 4 диапазони фишор
▶ 4 унсури танзимот
. Тугмаи гардишкунанда
. шонздаҳӣ. остини сар бо сарпӯши муҳофизатӣ
. Тугмаи гардиши қулфшаванда бо миқёс
. Тугмаи гардишкунанда бо миқёс
▶ Бо бандари ченаки фишор
▶ Клапани ихтиёрии бозгашт
▶ Намунаи интиқол ба DIN 24 340, шакли D, ISO 5781 ва CETOP - RP 121H
Ариза:
Клапани пасткунандаи фишори навъи DR 6 DP барои паст кардани фишори система истифода мешавад.
Навъи клапан DR 10 DP як клапани мустақими тарҳрезии 3-роҳӣ буда, функсияи рафъи фишор дар паҳлӯи коҳиши фишор аст.
Танзими фишор тавассути элементи танзимкунандаи фишор (1) сурат мегирад.
Дар ҳолати оромӣ, клапан одатан кушода аст ва моеъ метавонад бидуни мамониат аз бандари В ба бандари А ҷорӣ шавад. Фишор дар бандари А низ дар охири спул (2) тавассути хати идоракунӣ (4) мавҷуд аст, ки ба пружаи фишурда муқобилат мекунад ( 3). Вақте ки фишор дар бандари А ба сатҳи фишоре, ки дар пружа (3) муқаррар шудааст, мерасад, спул (2) ба ҳолати идоракунӣ мегузарад ва фишорро дар бандари А доимӣ нигоҳ медорад.
Моеъ барои идоракунии клапан аз бандари А тавассути пармакунии назоратӣ гирифта мешавад.
Агар фишор дар бандари А аз таъсири қувваҳои беруна боз ҳам баландтар шавад, спул (2) боз ба сӯи пружаи фишурдашаванда (3) ҳаракат мекунад.
Ин боиси он мегардад, ки роҳи ҷараён аз болои замини назоратӣ (5) дар спули идоракунӣ (2) ба зарф (порти Y) кушода шавад. Пас аз он моеъи кофӣ ба зарф ҷорӣ мешавад, то афзоиши минбаъдаи фишорро пешгирӣ кунад.
Камераи пружина (6) ба зарф аз берун тавассути бандари Y рехта мешавад.
Клапани ихтиёрии бебозгашт (7) мавҷуд аст, ки ҷараёни озодро аз бандари А ба бандари В иҷозат медиҳад.
Пайвастагии ченаки фишор(8), имкон медиҳад, ки фишори дуюмдараҷа назорат карда шавад.
сохтори DR10DP 1- 40B
Аломатҳои DR10 DP
