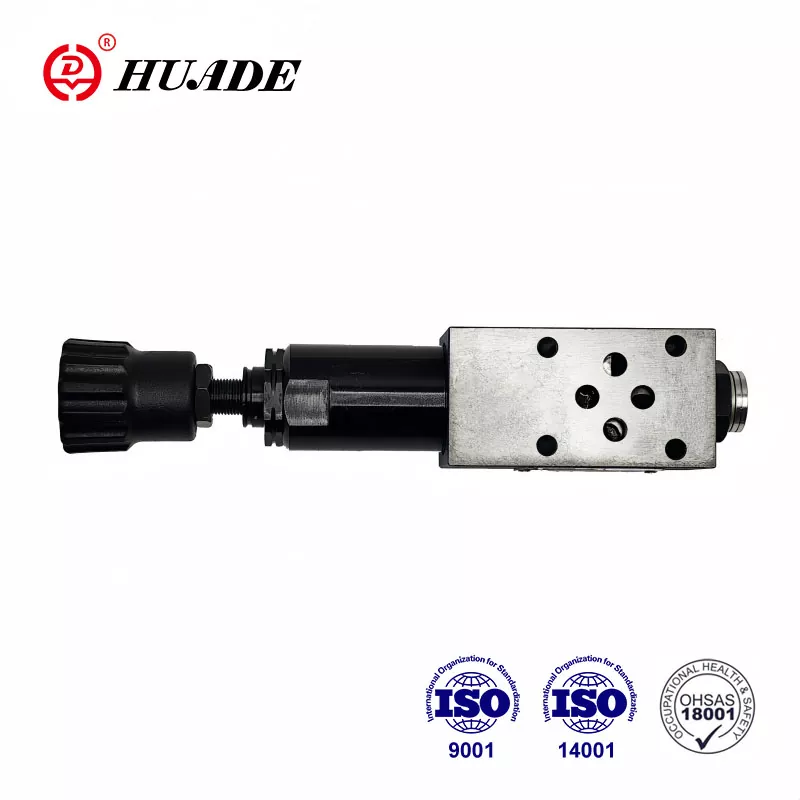

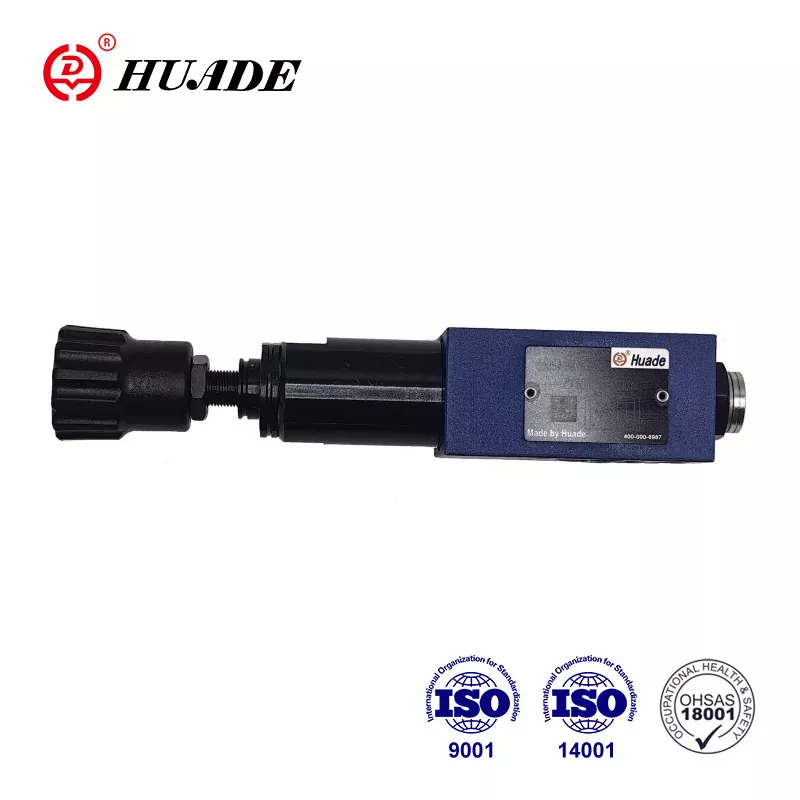

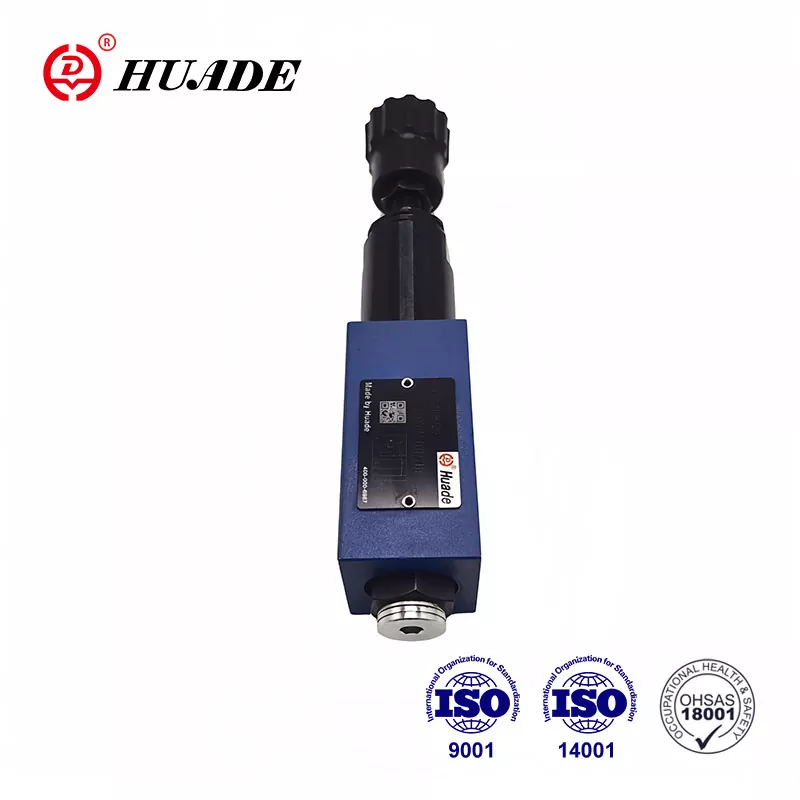

Huade Hydraulic дар соли 1979 таъсис ёфтааст. Бо ҷорӣ намудани технологияи Rexroth, Huade Hydraulic ҳоло ба истеҳсолкунандаи пуриқтидори гидротехникии Чин табдил ёфтааст. Клапани пасткунандаи фишор ZDR 6 D метавонад ҳамон силсилаи маҳсулоти Rexroth-ро иваз кунад. Он дорои 3 унсури танзимкунанда бо тарҳи табақи сэндвич мебошад. Дар муқоиса бо дигар маҳсулоти шабеҳ, клапанҳои пасткунандаи фишори Huade® дар ин соҳа кори устувортар доранд. Huade Hydraulic ба амалия диққати худро ҳангоми нигоҳ доштани сатҳи муайяни сифат равона мекунад, то маҳсулоти он бо нархи паст эътирофи васеи бозорро ба даст оранд.
|
Моеъи фишор |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфат (барои мӯҳри FPM) |
|
Диапазони ҳарорати моеъи фишор (℃) |
-30 то +80 |
|
Диапазони часпак (мм ²/с) |
10 ~ 800 |
|
Дараҷаи ифлосшавии моеъ (㎛) |
Дараҷаи максималии иҷозатдодашуда |
|
Фишори максималии корӣ (даромад) (МПа) |
то 31,5 |
|
Фишори дуввум (баромад) (МПа) |
То 2,5, то 7,5, то 15,0, то 21,0 |
|
Порти фишори бозгашт Y (МПа) |
то 16.0 |
|
ҳадди аксар (л/дақ) |
то 50,0 |
|
Вазн (кг) |
тақрибан 1,2 |
Вижагиҳо:
▶ Тарҳрезии табақи сэндвич
▶ 4 рейтинги фишор
▶ 3 унсури танзим:
. Тугмаи гардишкунанда
. Отин бо шашкунҷа ва сарпӯши муҳофизатӣ
. Тугмаи гардиши қулфшаванда бо миқёс
▶ Паст кардани фишор дар бандарҳои A, B ё P
▶ Тафтиши клапан, ихтиёрӣ
▶ Намунаи интиқол ба DIN 24 340, шакли A, ISO 4401 ва CETOP - RP 121H
Ариза:
Клапани пасткунандаи фишори навъи ZDR 6 D барои паст кардани фишори система истифода мешавад.
1. Қисм ва аломати клапани пасткунандаи фишор ZDR 6 D
Клапанҳои коҳишдиҳандаи фишори навъи ZDR 6 D.. клапанҳои коҳишдиҳандаи фишори 3-ҷонибаи мустақими тарҳрезии плитаи сэндвичӣ бо функсияи рафъи фишор дар тарафи дуюмдараҷа мебошанд. Клапани пасткунандаи фишор асосан аз корпус (1), спули идоракунӣ (2), пружинаи фишурдакунӣ (3) ва элементи танзим (4) ва инчунин бо клапани назорати ихтиёрӣ иборат аст.
Фишори дуюмдараҷаро элементи танзимкунандаи фишор (4) муқаррар мекунад.
Model "ZDR6DA'
Дар ҳолати оромӣ, клапан одатан кушода аст ва моеъ метавонад бидуни мамониат аз бандари А ба бандари А1 ҷорӣ шавад. Фишор дар бандари А1 ҳамзамон тавассути хати идоракунӣ, ки дар майдони спул дар муқобили пружинаи фишурда (3) мавҷуд аст, сурат мегирад. Вақте ки фишор дар бандари А1 аз сатҳи фишоре, ки дар пружинаи фишурдашуда (3) муқаррар шудааст, зиёд мешавад, спули идоракунӣ (2) ба мавқеи идоракунӣ бар зидди пружинаи фишурда (3) мегузарад ва фишори муқарраршударо дар бандари А1 доимӣ нигоҳ медорад.
Фишори назоратӣ ва равғани пилотӣ аз бандари А1 тавассути хати назорат гирифта мешавад.
Агар фишор дар бандари А1 аз таъсири қувваҳои беруна боз ҳам баландтар шавад, спирали идоракунӣ (2) боз ба сӯи пружаи фишуранда (3) ҳаракат мекунад.
Ин боиси он мегардад, ки роҳи ҷараён дар бандари А1 тавассути замини идоракунӣ (9) дар спули идоракунӣ (2) ба зарф кушода мешавад. Пас аз он моеъи кофӣ ба зарф ҷорӣ мешавад, то афзоиши минбаъдаи фишорро пешгирӣ кунад. Камераи пружина (7) ҳамеша ба зарф аз берун тавассути пармакунӣ (6) ба порти T (Y) рехта мешавад.
Пайвастагии ченаки фишор (8) имкон медиҳад, ки фишори дуюмдараҷа дар клапан назорат карда шавад.
Танҳо дар версияи 'DA' клапани чекро барои ҷараёни озод дар бандарҳои A1 то A ҷойгир кардан мумкин аст.
Моделҳои 'DP' ва 'DB'
Дар модели 'DP' фишор дар бандари P1 кам карда мешавад. Фишори назоратӣ ва равғани пилотӣ дар дохили бандари P1 гирифта мешавад.
Дар модели 'DB', фишор дар бандари P1 кам карда мешавад ва равғани пилотӣ аз бандари В гирифта мешавад.
Диққат!
Дар модели DB, бояд таъмин карда шавад, ки фишор дар бандари В аз фишори муқарраршуда баландтар нест, вақте клапани самтӣ дар мавқеи P то A бошад. Дар акси ҳол, фишор дар бандари А кам мешавад.
сохтори ZDR 6 DA1-40B
Рамзҳои ZDR 6 DP...-40B
