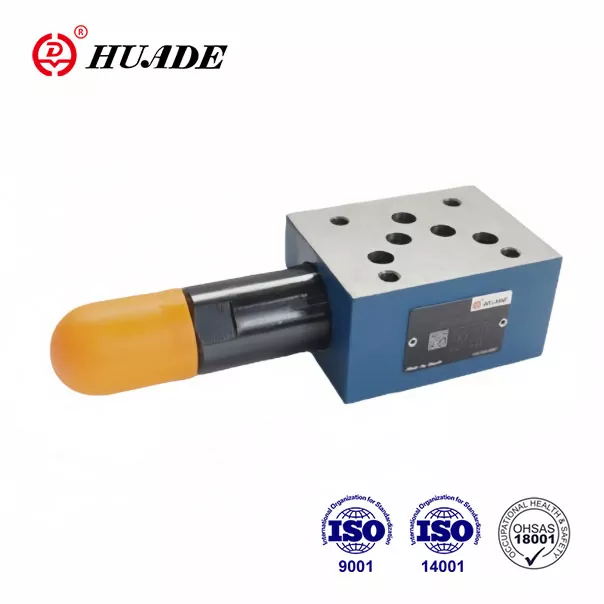

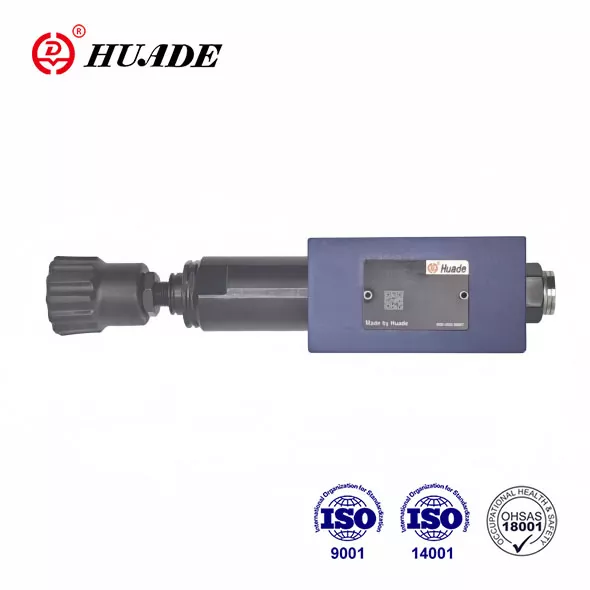

Клапанҳои пасткунандаи фишори Huade® ZDR 10 D барои паст кардани фишори системаҳои гуногуни гидравликӣ истифода мешаванд. Онҳо ба стандартҳои байналмилалӣ комилан мувофиқанд. Huade Hydraulic бо сабаби ду ҳамкории дарозмуддат аз соли 1979 технологияи пешрафтаро аз Rexroth муаррифӣ кард. Huade Hydraulic пурра истифода бурдани захираҳои дохилиро барои назорати хароҷот бо мақсади таъмини маҳсулоти гидравликӣ бо нархи мувофиқ.
|
Вазн (кг) |
тақрибан 2,8 |
|
Моеъи фишор |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфат (барои мӯҳри FPM) |
|
Диапазони ҳарорати моеъи фишор (℃) |
-30 то +80 |
|
Диапазони часпак (мм ²/с) |
10 ~ 800 |
|
Дараҷаи ифлосшавии моеъ |
филтрро бо ҳадди ақали нигоҳдории β10 ≥ 75 тавсия диҳед |
|
Фишори максималии корӣ (даромад) (МПа) |
то 31,5 |
|
Фишори дуввум (баромад) (МПа) |
то 2,5 то 7,5, то 15,0 то 21,0 |
|
Порти фишори бозгашт (МПа) |
то 16,0 |
|
Максимум ҷараёни (л/дақ) |
80 |
Вижагиҳо:
▶ Тарҳрезии табақи сэндвич
▶ Паст кардани фишор дар бандарҳои A, B ё P
▶ 4 унсури танзим
. Тугмаи гардишкунанда
. шонздаҳӣ. винт бо сарпӯши муҳофизатӣ
. Тугмаи гардиши қулфшаванда бо миқёс
. Тугмаи гардишкунанда бо миқёс
▶ 4 рейтинги фишор
▶ клапани чеки ихтиёрӣ
▶ Намунаи интиқол ба DIN 24 340, шакли A, ISO 4401 ва CETOP - RP 121H
Ариза:
Клапан навъи ZDR 10 D барои паст кардани фишори система истифода мешавад.
1. Қисм ва аломати клапани пасткунандаи фишор ZDR 10 D
Клапани пасткунандаи фишори навъи ZDR 10 D.. клапани 3-тарафаи мустақими тарҳрезии плитаи сэндвичӣ бо функсияи рафъи фишор дар тарафи дуюмдараҷа мебошад.
Клапани пасткунандаи фишор асосан аз корпус (1), спули идоракунӣ (2), пружинаи фишурдакунӣ (3) ва танзим (4) ва инчунин клапани назорати ихтиёрӣ иборат аст.
Фишори дуюмдараҷаро элементи танзимкунандаи фишор (4) муқаррар мекунад.
Модели "ҲА"
Дар ҳолати оромӣ, клапан одатан кушода аст ва моеъ метавонад бидуни мамониат аз бандари А1 ба бандари А2 ҷорӣ шавад. Фишор дар бандари А2 ҳамзамон тавассути хати идоракунӣ (5), ки дар майдони чарх дар муқобили пружинаи фишурдакунанда (3) мавҷуд аст. Вақте ки фишор дар бандари А2 аз сатҳи фишоре, ки дар пружинаи фишурдашуда (3) муқаррар шудааст, зиёд мешавад, спирали идоракунӣ (2) ба мавқеи идоракунӣ бар зидди пружинаи фишурдакунӣ (3) мегузарад ва фишори муқарраршударо дар бандари А2 доимӣ нигоҳ медорад.
Фишори назоратӣ ва равғани пилотӣ аз бандари А2 тавассути хати идоракунӣ (5) гирифта мешавад.
Агар фишор дар бандари А2 аз таъсири қувваҳои беруна боз ҳам баландтар шавад, спирали идоракунӣ (2) боз ба сӯи пружаи фишурдакунӣ (3) ҳаракат мекунад.
Ин боиси он мегардад, ки роҳи ҷараён дар бандари А2 тавассути замини идоракунӣ (5) дар спули идоракунӣ (2) ва манзил (1) ба зарф (порти ТБ) кушода мешавад. Пас аз он моеъи кофӣ ба зарф ҷорӣ мешавад, то афзоиши минбаъдаи фишорро пешгирӣ кунад.
Камераи пружина (7) ҳамеша ба зарф аз берун тавассути бандари TA рехта мешавад.
Пайвастагии ченаки фишор(8) имкон медиҳад, ки фишори дуюмдараҷа дар клапан назорат карда шавад.
Танҳо дар версияи 'DA' клапани чекро барои ҷараёни озод дар бандарҳои A2 то A1 насб кардан мумкин аст.
Моделҳои 'DP' ва 'DB'
Дар модели 'DP' фишор дар бандари P1 кам карда мешавад. Фишори назоратӣ ва равғани пилотӣ дар дохили бандари P1 гирифта мешавад.
Дар модели 'DB', фишор дар бандари P1 кам карда мешавад ва равғани пилотӣ аз бандари В гирифта мешавад.
Диққат!
Ҳангоме ки клапани самт дар ҳолати ивазшудаи P ба A қарор дорад, фишор дар бандари В набояд аз фишори дуюмдараҷаи муқарраршуда зиёд бошад. Дар акси ҳол, фишор дар бандари А кам мешавад.
Агар бе клапани самт истифода бурда шавад, ТА ва сил бояд бо ҳам пайваст карда шаванд (масалан, дар лавҳаи сарпӯш).
сохтори ZDR 10 DA1-50B / ... YM
Рамзҳои ZDR 10 DP...-50B
