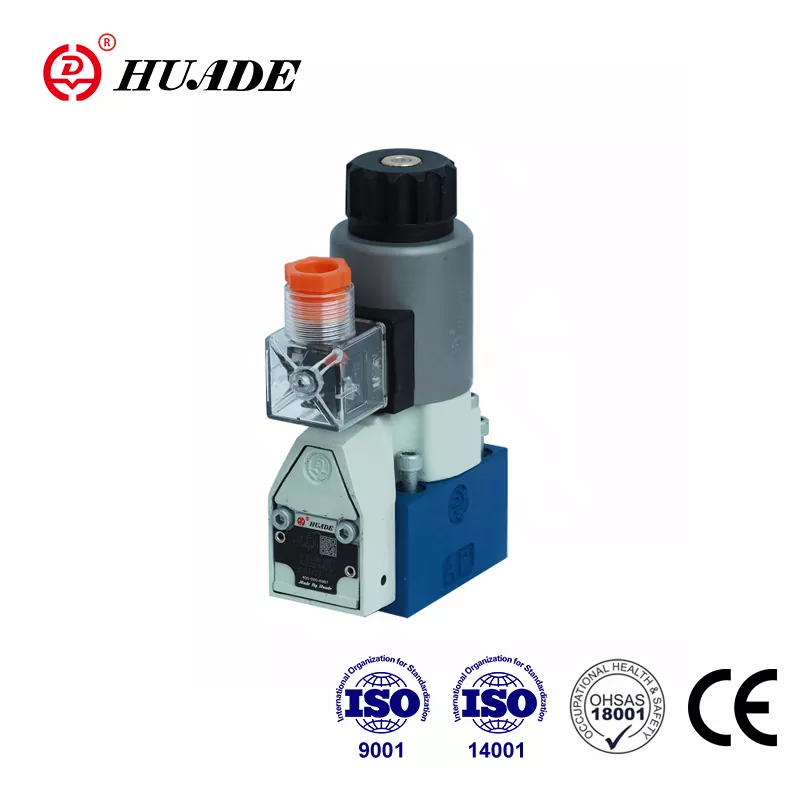

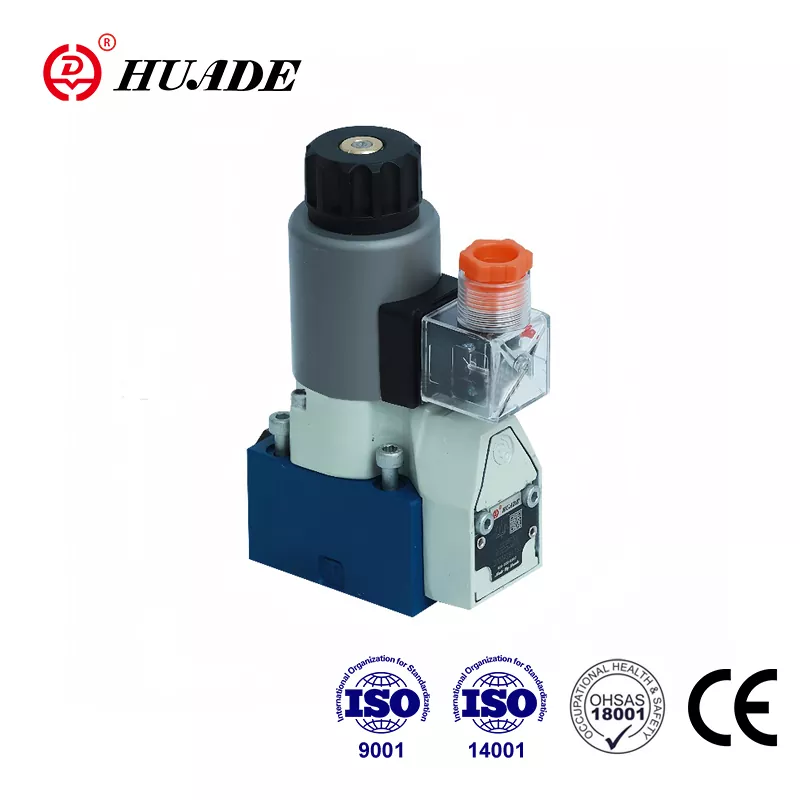

Huade Hydraulic як истеҳсолкунандаи пешбари саноати гидротехникии Чин аст ва он ду таҷрибаи дарозмуддати ҳамкорӣ бо Rexroth аз соли 1979 дорад. Клапанҳои курсии самти Huade® навъи M-SEW 6 ивазкунандаи дастрас барои Rexroth® M-SEW 6 силсилаи 3X мебошад. . Он бо сифати хуб ва нархи паст рақобатпазир аст. Барои таъмини сифати баланди маҳсулоти гидравликӣ, Huade Hydraulic зиёда аз 750 адад таҷҳизоти пешрафтаи истеҳсолиро, ки аз тамоми ҷаҳон ворид карда шудаанд, кор мекунад. Сифати ин клапани электромагнитӣ метавонад ба талаботи муштариён комилан мувофиқ бошад. Корхона аз стандартҳои байналмилалӣ, яъне ISO9001, ISO14001 ва OH SAS18001 гузашт. Силсилаи клапанҳои самтбахш дар муҳити гуногуни саноатӣ васеъ истифода мешаванд.
|
Маълумоти техникӣ (Барои барномаҳои берун аз ин параметрҳо, лутфан бо мо машварат кунед!) |
|||
|
Генерал |
|||
|
Насбкунӣ |
ихтиёрӣ |
||
|
Макс. ҳарорати муҳити атроф (℃) |
50 |
||
|
Вазн |
Клапани 2/2-роҳа (кг) |
1.5 |
|
|
Клапани 3/2-роҳ (кг) |
1.5 |
||
|
Клапани 4/2-роҳа (кг) |
2.3 |
||
|
Маълумоти гидравликӣ |
|||
|
Макс. фишори корӣ (МПа) |
ба ҷадвал нигаред дар саҳифаи 140 |
||
|
Макс. ҷараён (л/дақ) |
25 |
||
|
Моеъи фишор |
равганхои минералй ё эфири фосфатй |
||
|
Диапазони ҳарорати моеъи фишор (℃) |
- 30 то + 80 |
||
|
Диапазони часпак (мм²/с) |
2,8 ба 500 |
||
|
Дараҷаи олудашавӣ мкм |
Дараҷаи ҳадди ниҳоии олудашавии моеъи гидравликӣ ба NAS 1638 синф 9. Мо филтрро бо ҳадди ақали β10-1 in 75 тавсия медиҳем. |
||
|
Маълумоти электрикӣ |
|||
|
Навъи шиддат |
DC |
AC |
|
|
Шиддати дастрас (V) |
12, 24, 42, 96, 110, 205, 220 |
танҳо тавассути ислоҳкунанда имконпазир аст |
|
|
Таҳаммулпазирии шиддат (шиддати номиналӣ) (%) |
±10 |
||
|
Истеъмоли барқ (Вт) |
30 |
||
|
Вазифа |
100% |
||
|
Вақти гузариш ба ISO 6403 |
ба ҷадвали зер нигаред |
||
|
Басомади гузариш (сикли с/с) |
15000 |
||
|
Муҳофизат ба DIN 40 050 |
IP65 |
||
|
Макс. ҳарорати ғалтаки (℃) |
ба 150 |
||
Вижагиҳо:
▶ Клапани самти мустақими фаъол, электромагнитӣ
▶ Порти пӯшида бидуни ихроҷ аст
▶ Гузариш ҳатто пас аз муддати тӯлонӣ зери фишор таъмин карда мешавад
▶ Катали электромагнитӣ метавонад 90° гардиш карда шавад
▶ Пайвастагии инфиродии барқ
▶ Бо баргардонидани дасти муҳофизатшаванда, ихтиёрӣ
▶ Намунаи интиқол ба Din 24 340 form A, ISO 4401 ва CETOP - RP 121H
Ариза:
Клапани самти 2 навъи M-SEW як клапани самти соленоид мебошад. Онҳо оғоз, қатъ ва самти ҷараёнро назорат мекунанд.
1. Функсияҳо, Бахши клапани самти попет M-SEW 6
M-SEW 6 асосан аз корпус (1), электромагнитҳо (2), системаи клапанҳои сахтшуда (3) ва тӯб(ҳо) (4) ҳамчун унсури пӯшида иборат аст.
Принсипи асосӣ:
Дар ҳолати аввала тӯб (4) ба курсии пружина (9) ва дар ҳолати ивазшаванда бо электромагнит (2) пахш карда мешавад. Қувваи электромагнитӣ (2) ба воситаи фишанг (6) ва тӯб (7) дар кунҷи фаъолкунанда (8), ки аз ду тараф маҳкам карда шудааст, амал мекунад. Камераи байни ду элементи мӯҳркунанда бо бандари P пайваст карда шудааст. Системаи клапан (3) ба ин васила фишор аз рӯи қувваҳои фаъолкунанда (соленоид ё пружинаи бозгашт) мувозинат карда мешавад. Аз ин рӯ, клапанҳоро то фишори 63 МПа истифода бурдан мумкин аст.
намуди буридаи навъи M-2SEW6N
намуди буриш аз навъи M-3SEW6U
