Ҳамкории стратегии байни ҳукуматҳои Чин ва Олмон аз соли 1979, Хуаде технологияи пешрафтаи Rexroth-ро ворид кардааст. Клапани самти самти Huade® WE 4 алтернативаи дастрас ба ҳамон моделест, ки аз ҷониби Rexroth пешниҳод шудааст. Huade ба сифат диққати зиёд медиҳад. Huade дорои системаи қатъии санҷиш аст, то боварӣ ҳосил кунад, ки ҳар як клапани самтӣ дорои иҷрои олӣ аст. Силсилаи клапанҳои solenoid аз сертификатсияи CE гузаштааст. Клапанҳои гидравликии Huade® ба таври васеъ дар мошинҳои муҳандисӣ ва сохтмонӣ, металлургия, асбобҳои мошинсозӣ, ҳифзи муҳити зист, киштисозӣ, аэрокосмосӣ, транзити роҳи оҳан, нафту нефту кимиё, саноати ҳарбӣ ва дигар соҳаҳо истифода мешаванд. Ин бренди боэътимоди миллӣ дар Чин аст.
|
Маълумоти техникии гидравликӣ |
||
|
Фишори ҳадди аксар - Портҳои A, B, P (㎫) |
то 21.0 |
|
|
Порт T (㎫) |
10.0 .Бо аломатҳои A ё B порти T бояд ҳамчун бандари ихроҷ истифода шавад |
|
|
Максимум ҷараёни (л/дақ) |
то 25 |
|
|
Моеъи фишор |
Равғани минералӣ ё эфири фосфат |
|
|
Диапазони часпакӣ (мм2/с) |
2,8 ба 500 |
|
|
Диапазони ҳарорати моеъи фишор （℃） |
-30～+80 |
|
|
Дараҷаи ифлосшавӣ (㎛) |
Дараҷаи максималии иҷозатдодашудаи ифлосшавии моеъи гидравликӣ ба синфи 9 NAS 1638. Аз ин рӯ, мо тавсия медиҳем, ки филтр бо ҳадди ақали нигоҳдории β≥ 75 |
|
|
Вазн (кг) |
Клапан бо 1 электромагнит 0,9 |
|
|
Маълумоти техникии электрикӣ |
||
|
Шиддати дастрас (V) |
12. 24.220.110R 220R |
|
|
Истеъмоли қувваи барқ (Вт) |
22 |
|
|
Вазифа |
пайваста |
|
|
Вақти гузариш |
ДАРОМАД (мс) |
20 то 30 |
|
ХОМӮШ (мс) |
10 то 20 |
|
|
Макс. ҳарорати муҳити зист （℃） |
+50 |
|
|
Макс. ҳарорати ғалтаки （℃） |
+150 |
|
|
Муҳофизат ба DIN 40 050 |
IP65 |
|
|
Басомади гузариш (сикл/с) |
15000 |
|
|
Ҳангоми пайвасти барқ ноқили муҳофизатӣ (PE ) бояд мувофиқи қоидаҳои дахлдор пайваст карда шавад |
||
Вижагиҳо:

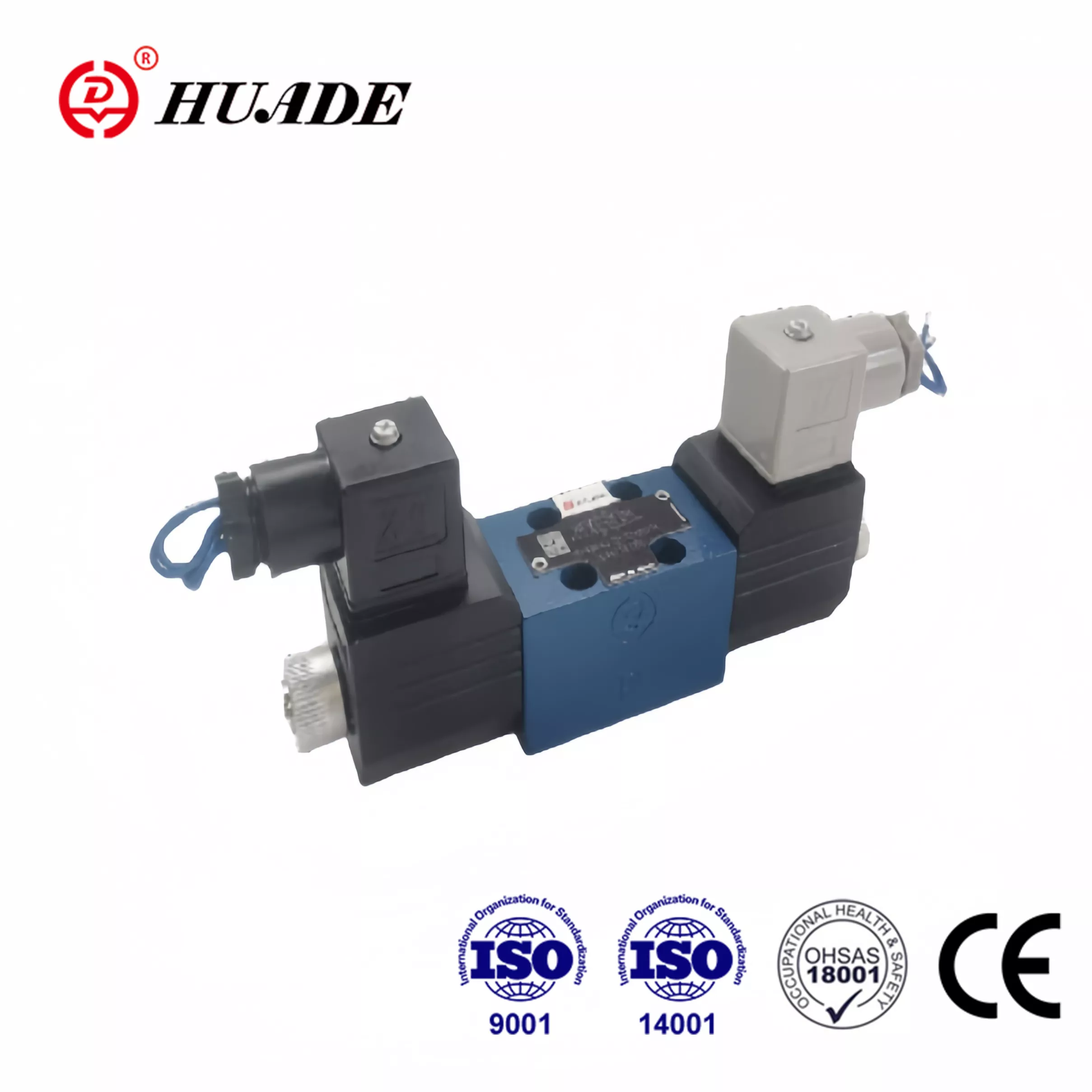

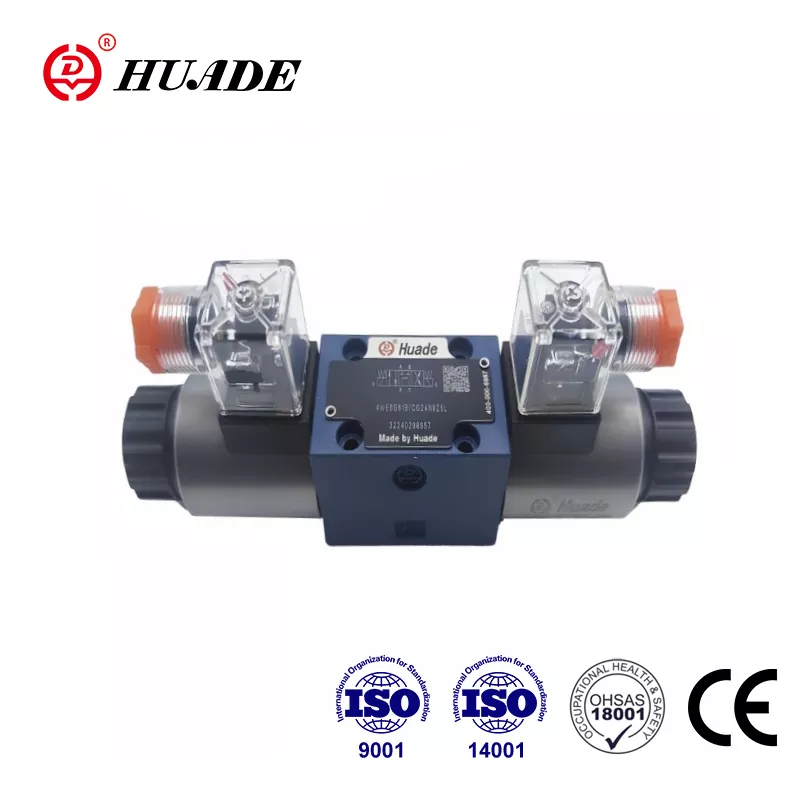

▶ Клапанҳои самти навъи WE 4 клапанҳои самти самти электромагнитӣ мебошанд
▶ Соленоидҳои пинҳои тар аз ҷараёни мустақим ё тағйирёбанда
▶ Намунаи интиқол ба ISO 4401 ва CETOP - RP 121H
Ариза:
Клапанҳои самти навъи WE 4 клапанҳои самти самти электромагнитӣ мебошанд. Онҳо оғоз, қатъ ва самти моеъро назорат мекунанд.
Ин клапанҳои самтӣ асосан аз корпус (1), як ё ду электромагнит (2), чархи идоракунӣ (3) ва як ё ду пружаи бозгашт (4) иборатанд.
Спули идоракунӣ (3) аз ҷониби пружинаи бозгашт (4) дар марказӣ ё дар ҳолати аввала нигоҳ дошта мешавад (ба истиснои чархҳои боздоштшуда). Спули идоракунӣ (3) тавассути электромагнитҳои тар (2) ба кор андохта мешавад. Дар ҳолати энергетикӣ. Қувваи электромагнит (2) ба воситаи плунжер (5) дар чархи идоракунӣ (3) амал мекунад ва ҳамин тавр аз ҳолати оромии худ ба ҳолати охири дилхоҳ мегузарад. Ҳамин тариқ, шакли зарурии ҷараёни аз P ба A ва B ба Tor P ба B ва A то T интихоб карда мешавад. Вақте ки электромагнит (2) аз барқ хомуш карда мешавад, чархаи идоракунӣ (3) ба бетарафии худ бармегардад.
Ин версия як клапани самтӣ бо 2 мавқеъи гузариш ва мавқеъ аз ҷониби пружинаи бозгашт (4) мебошад. Бартарафкунии дастии пӯшида таъмин карда шудааст, то спули идоракуниро (3) бидуни идора кардан мумкин аст
ба электромагнит бахшанда.
Намоиши буридашудаи 4WE 4-10B
