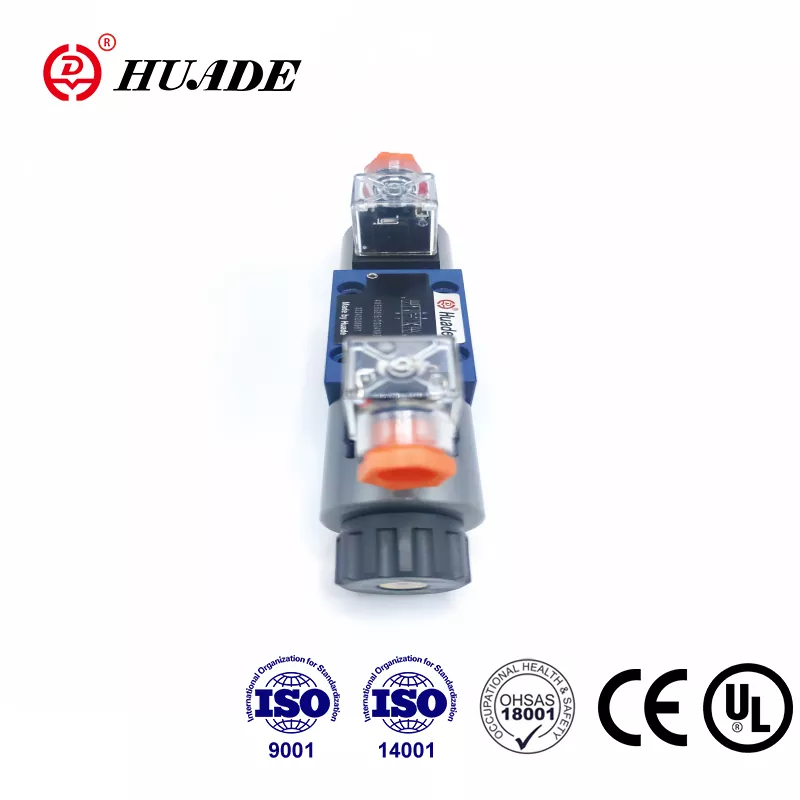

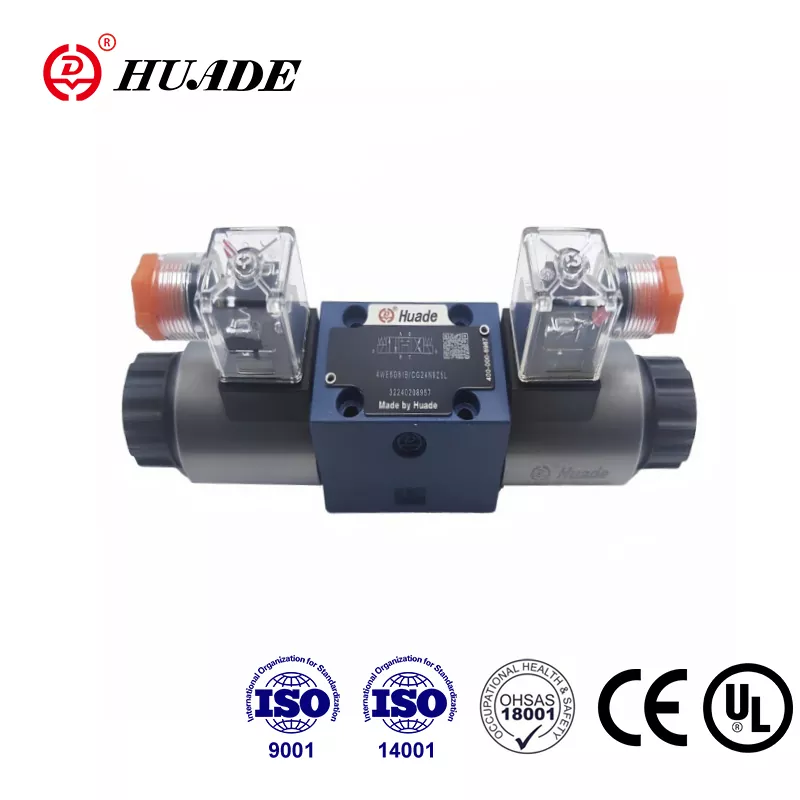

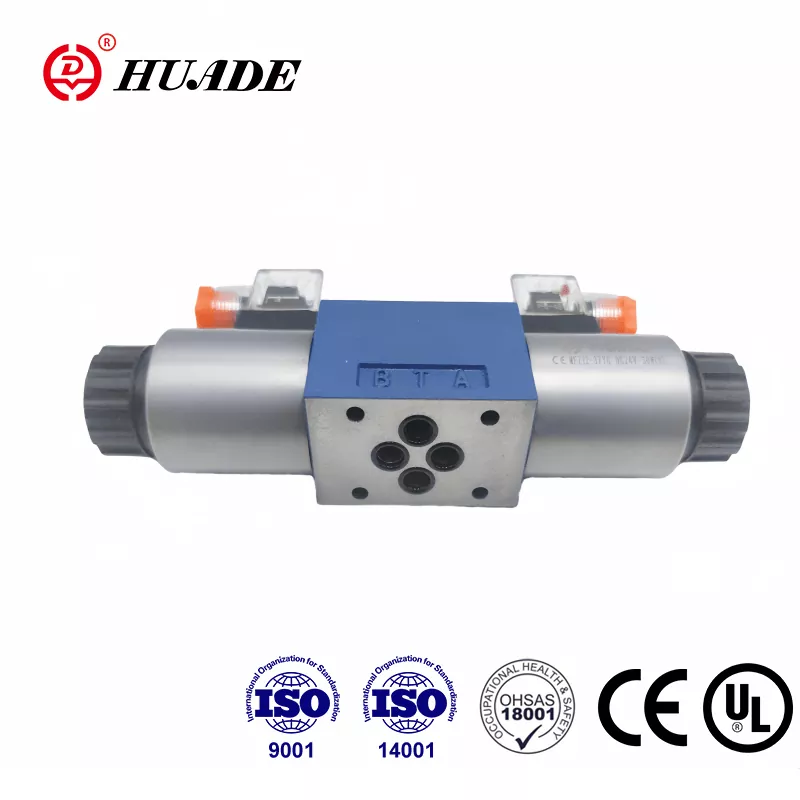

Хуаде тавассути шарикии стратегӣ байни ҳукуматҳои Чин ва Олмон дар соли 1979 таъсис ёфтааст, як бренди барҷаста дар саноати гидротехникии Чин буд. Клапани самти самти Huade® навъи 4WE 6 E алтернативаи дастрас ба ҳамон моделест, ки аз ҷониби Rexroth пешниҳод шудааст. Huade ба сифат диққати зиёд мегузорад, то боварӣ ҳосил кунад, ки ҳар як клапани самт иҷрои аъло дорад. Силсилаи клапанҳои самти solenoid аз сертификатсияи CE гузаштааст. Ин навъи клапанҳои самтӣ хуб мефурӯшанд. Клапанҳо дар картонҳои стандартӣ бо тамғакоғазҳои зидди қалбакӣ баста мешаванд. Фабрика аз се системаи асосии сертификатсия оид ба идоракунии сифат, идоракунии муҳити зист ва идоракунии саломатӣ ва бехатарии меҳнат гузашт. Клапанҳои гидравликии Huade® ба таври васеъ дар техникаи муҳандисӣ ва сохтмонӣ, металлургия, асбобҳои мошинсозӣ, ҳифзи муҳити зист, киштисозӣ, аэрокосмосӣ, транзити роҳи оҳан, нафту нефту химия, саноати ҳарбӣ ва дигар соҳаҳо истифода мешаванд.
|
Гидравликӣ |
|||
|
Фишори максималии корӣ бандарҳои A,B,P (㎫) |
то 35,0 |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
бо рамзҳои A ва B, порти T бояд ҳамчун бандари дренаж истифода шавад |
|||
|
Ҳаҷми максимум (л/дақ) |
80(-);60(～) |
||
|
Моеъи фишор |
Равғанҳои минералӣ ё эфири фосфат |
||
|
Диапазони часпакӣ (мм2/с) |
2,8 ~ 500 |
||
|
Диапазони ҳарорати моеъи фишор （℃） |
-30～+80 |
||
|
Дараҷаи ифлосшавӣ |
Дараҷаи ҳадди иҷозати ифлосшавии моеъи гидравликӣ ба синфи NAS 16389. |
||
|
Электрикӣ |
|||
|
Навъи шиддат |
DC |
AC 50/60Hz |
|
|
Шиддати дастрас (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Гц |
||
|
Истеъмоли барқ (Вт) |
30 |
||
|
Қувваи нигоҳдорӣ (VA) |
- |
50 |
|
|
Қувваи фаъол (VA) |
- |
220 |
|
|
Вазифа |
пайваста |
||
|
Switching time to IS0 6403 |
ДАРОМАД (мс) |
25 ба 45 |
10 то 20 |
|
ХОМӮШ (мс) |
10 то 25 |
15 то 40 |
|
|
Муҳофизат ба DIN |
IP 65 |
||
|
Басомади гузариш (сикл/с) |
то 15000 |
то 7200 |
|
|
Бо пайвастҳои барқӣ барандаи муҳофизатӣ (PE) |
|||
Вижагиҳо:
▶ Варианти баландсифати клапанҳои мустақими электромагнитӣ
▶ Соленоидҳои доимии доимӣ ё AC тар бо печи ҷудошаванда
▶ Катали электромагнитӣ метавонад тавассути 90 ° гардиш карда шавад
▶ Ҳангоми иваз кардани катуш камераи фишорро кушодан шарт нест
▶ Пайвастҳои барқӣ ҳамчун пайвастҳои инфиродӣ ё марказӣ
▶ Барқароркунии дастӣ, ихтиёрӣ
▶ Намунаи интиқол ба Din 24 340 form A, ISO 4401 ва CETOP - RP 121H
Ариза:
4WE 6 E клапани спули самти электромагнитӣ мебошад. Он оғоз, қатъ ва самти моеъро назорат мекунад.
Аслан клапанҳои идоракунии самт аз корпус (1), як ё ду электромагнит (2), спирали идоракунӣ (3) ва як ё ду пружаи бозгашт (4) иборатанд. Дар ҳолати бебарқӣ чархаи идоракунӣ (3) дар ҳолати бетараф ё ибтидоӣ ба воситаи пружинаҳои бозгашт (4) нигоҳ дошта мешавад (ба истиснои чархҳои импулс). . Қувваи электромагнитҳо (2) ба воситаи плунжер (5) дар чархи идоракунӣ (3) амал мекунад ва онро аз мавқеи нейтралии худ ба ҳолати ниҳоии зарурӣ тела медиҳад. Ин ҷараёни озодро аз Р ба А ва В ба Т ё Р медиҳад. ба Б ва А ба Т.
Ҳангоми аз барқ хоста шудани электромагнит (2) чархаи идоракунӣ (3) ба воситаи пружинаҳои бозгашт (4) ба ҳолати бетараф баргардонида мешавад.
Тағйирёбии ихтиёрии дастӣ (6), имкон медиҳад, ки чархаи идоракуниро (3) бидуни нерӯи барқ ба электромагнит ҳаракат кунад.
Диаграммаи сохтори силсилаи WE 6 61B
