Тасаввур кунед, ки шумо оркестр мекунед. Шумо на танҳо мусиқинавозонро барои бозӣ кардани "баланд" ё "ором" мегӯед, ки "мулоимтар" медиҳед "тадриҷан баландтар," ё "ин ҳаҷми дурустро нигоҳ доред". Вилояти гидравликӣ ба монанди барандаи моеъи гидравликӣ монанд аст, ба ҷои танҳо "дар" ё "хомӯш".
Шаблонҳои қаҳвахона
Дар бораи клапанти мутаносиб ба монанди мошини эспрессо дар қаҳваи дӯстдоштаи худ фикр кунед. Бариста танҳо гузаришро барои гирифтани эспрессо ба даст оред - онҳо фишорро ба даст меоранд, то чӣ андоза қаҳва ба даст оред. Ба ин монанд, як ҷанги мутаносиб мавқеи худро доимо танзим мекунад, ки дар асоси фикру мулоҳизаҳои барқӣ, ки сатҳи дурусти қудрати гидротикӣ расонад.
Виллаҳои мутаносибии гидротуликӣ чӣ гуна кор мекунанд? Як марҳилаи қадам
Биёед ба сафари назорат аз сигнали барқӣ аз сигнали барқӣ ба амали дақиқи гидротехникӣ пайравӣ кунем:
1Маркази фармон (сигнали назорат)
PLC (нозирони барномавии барномавии барномавӣ) ё дигар системаи назоратӣ сигнали барқро мефиристад - Одатан 0-10 Волтҳо, 4-20 Милиаммҳо ё ҳатто фармонҳои рақамӣ тавассути шабакаҳои саноатӣ ба монанди canbus ё Ethernet.
2Тарҷумон (Sostenamoid)
Саненоидҳои мутаносибии сирвии клапан ба тарҷумон, табдил додани энергияи барқ ба қувваи механикӣ. Баръакси solenoouds муқаррарӣ, ки ё "Энергетика" ё "Энергетика" мебошанд, solenomoids мутаносибан қувва эҷод мекунанд, ки бевосита ба қудрати сигнали вуруд табдил ёфтааст.
3Мӯҳлати дақиқ (Valve Pedool)
Ин нерӯи механикӣ як ҷузъи силиндрии аниқро ба таври дақиқ истифода мекунад - ба вазифаҳои дақиқ. Тавре ки ҳаракатҳои ғафс кушода мешаванд, кушодани фарқкунандаи дигарро ошкор мекунад (бандарҳои ном), ки ҷараёни моеъро назорат мекунанд.
4РОЙГОНИ ХУДОЗАД (Санҷиши LVDT)
Вилсилҳои мутаносиби мутаносиб як LVDT-ро дар бар мегиранд (транспертизаи тағйирёбанда (трансформаторҳои тағирёбанда), ки доимо ҷойи доғдор мебошанд. Ин системаи пӯшидаи ҳалқаро эҷод мекунад, ки ба изтиробҳои берунӣ, тағироти ҳарорат ва фарсудашавӣ эҷод мекунад.
Намунаи воқеӣ - Назорати экскаватор
Вақте ки оператор ба экскаватор душвориҳои худро дар нимсолаи дур ҳаракат мекунад, клапанаи мутаносарӣ як сигнали 50% -ро мегирад. Поол ба мавқеъе, ки аниқ имкон медиҳад, ки дақиқи садои ҳадди аксар ба силиндраи гидравликӣ имкон медиҳад, ки дар натиҷа ҳаракати ҳамвор ва бозуи назоратро дар натиҷаи нисфи суръат бахшад.
Мутаносибӣ vs Server VS Serve Serve VS / OFF CIND: Муқоисаи ниҳоӣ
Фаҳмиши фарқияти навъҳои Valve барои интихоби интихоби дуруст муҳим аст:
| Сифат | Дар бораи / хомӯш | Калимаи мутаносиб | Калимаи сервер |
|---|---|---|---|
| Навъи назоратӣ | Бинаред (кушода / пӯшида) | Ҷойгиркунии беохир | Ултра-дақиқ |
| Вақти вокуниш | 10-100 миллисекунд | 5-50 милискунишҳо | 1-10 миллисекон |
| Дурустӣ | ± 5-10% | ± 1-3% | ± 0.1-0.5% |
| Арзиш | $ 50-500 | $ 500-5,000 | $ 2,000-20,000 |
| Барномаҳои маъмулӣ | Оддӣ / хомӯш | Автоматикунонии умумӣ | Системаҳои баландсифат |
| Нигоҳдорӣ | Паст | Миёна | Баланд |
| Ҳассосияти ифлосшавӣ | Паст | Миёна | Хеле баланд |
| Самаранокии энергия | Бечора | Хуб | Аъло |
Кай бояд ҳар як намудро интихоб кунад
Ҳангоми:
Назорати оддии Оғози / қатъии оғоз / қатъии буҷа • буҷаи баланд аст
Ҳангоми:
Ба шумо лозим аст
Ҳангоми:
Дақиқияти баланди ниҳоӣ • Ҷавоби хеле зуд ба буҷа посухи хеле зуд лозим аст
Намудҳои клапанҳои гидравликӣ: ёфтани бозии комили шумо
Вазифа: Се категорияҳои асосӣ

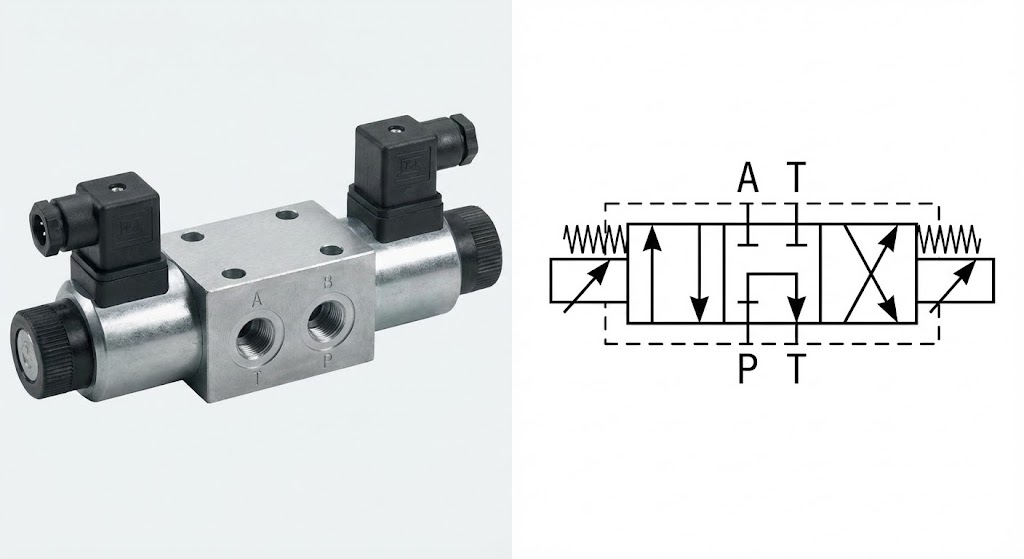

1. Вилсилҳои назорати мутаносиб
Корҳое, ки мекунанд:Назардият ҳам самти кор ва суръати субъектҳои гидротулитро идора кунед
Дар бораи он фикр кунед:Назорати смартфурӯшӣ, ки на танҳо ҳаракати нақлиётро роҳнамоӣ мекунад, балки маҳдудияти суръатро назорат мекунад
Моделҳои умумӣ:Bosch Rexroth 4wrrrrrrrrrra, силсилаи Sharker D1FB
Беҳтарин барои:Асбобҳо, тарҳрезии тазриќ, автоматикии умумӣ

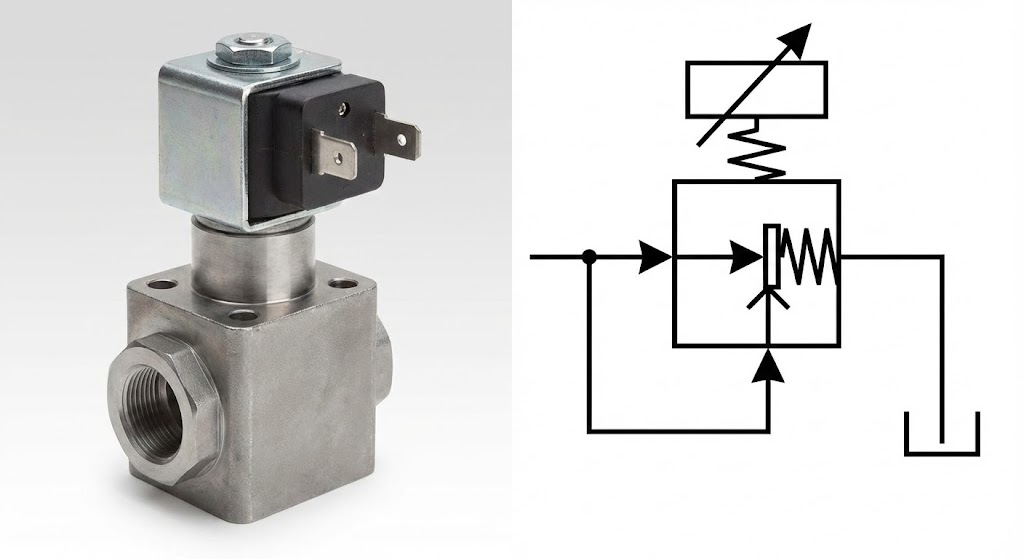

2. Вилоҳои назорати мутаносиб
Корҳое, ки мекунанд:Нозироти дақиқро новобаста аз талаботи ҷараён нигоҳ доред
Дар бораи он фикр кунед:Танзимгари фишори оқилонаи об, ки фишори душро кам мекунад, ҳатто вақте ки касе дар зарфе рӯй медиҳад
Намудҳо:Рушди фишор, фишор, коҳиш додани сатҳи пайдарпаи фишанг
Беҳтарин барои:Амалиётҳои матбуотӣ, системаҳои қиматбаҳо, санҷиши фишор

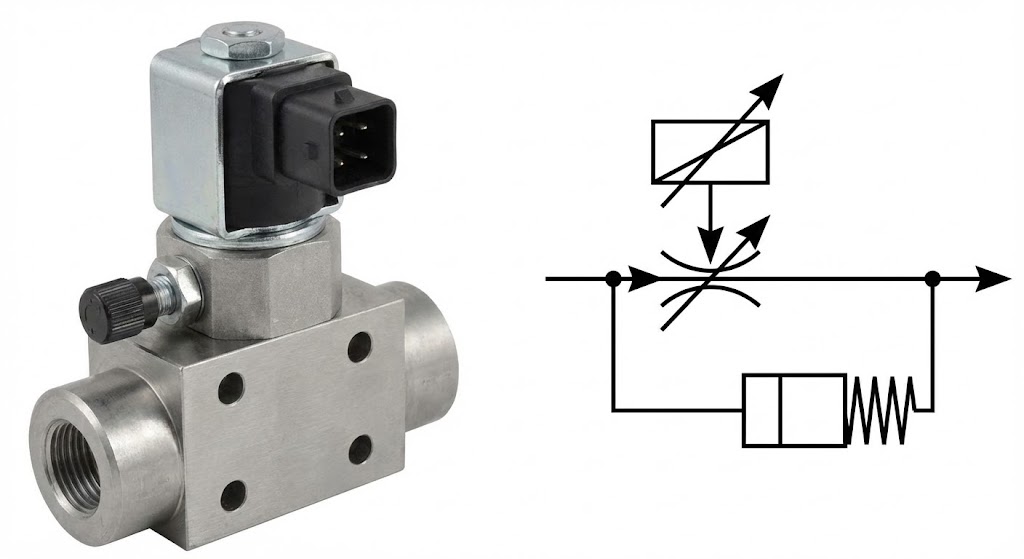

3. Вилсилҳои назорати мутаносиб
Корҳое, ки мекунанд:Нархи дақиқи ҷараёнро новобаста аз тағироти фишор нигоҳ доред
Дар бораи он фикр кунед:Системаи идоракунии круорат барои ҷараёни гидротуликӣ
Зуд-зуд дохил мешаванд:Ҷубронпулии фишор барои назорати мустақил
Беҳтарин барои:Назорати суръат, амалиёти синхронизатсияшуда, барномаҳои ҳисобкунӣ
Бо кор бо фурӯш: Фаҳмидани механикаи

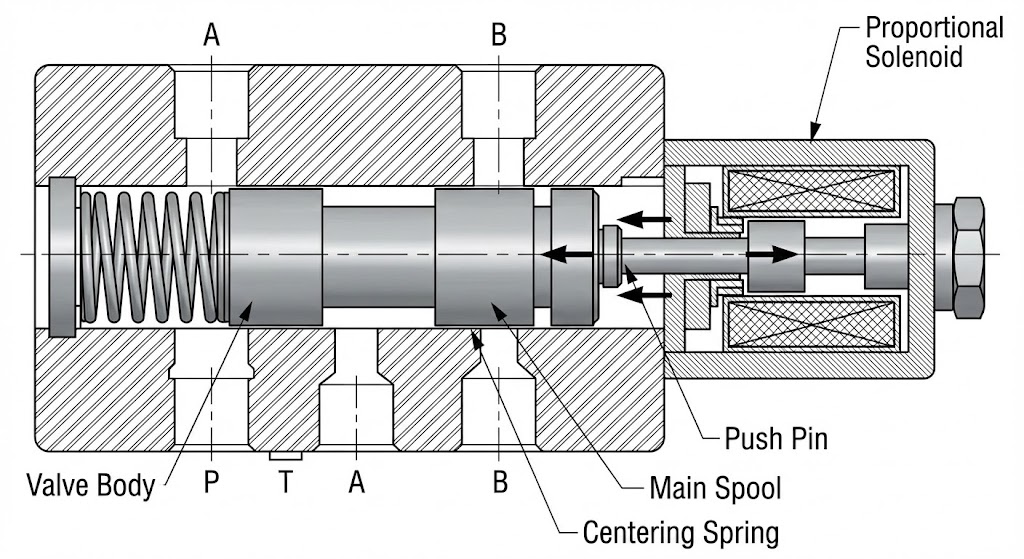

Равғанҳои мутаносибан иҷрокунанда
• Электромагнет бевосита сарбози асосии ҳаракат мекунад
• Сохтмони Содирот, арзиши камтар
• Сатҳи ҷараён одатан то 100 гПМ
• Рейтингҳои фишор то 3000 psi
• Иқтисод кунед: Аризаҳои миёнаҳаҷм бо эҳтиёҷоти мӯътадил

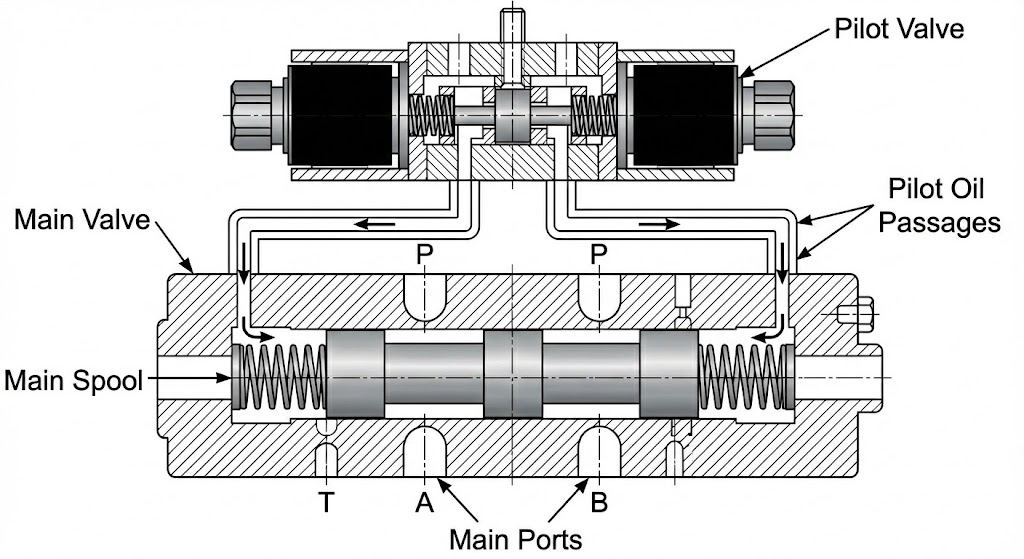

Вилъаторҳои мутаносибии пилотӣ-амалкунанда
• Вилвили хурди пилотӣ амалиёти асосии арзишро назорат мекунад
• Котибҳои баландтар ва фишор
• Нархҳои ҷараёни то 500+ GPM
• Рейтингҳои фишор то 5,000+ psi
• комил барои: Системаҳои калони саноатӣ ва таҷҳизоти мобилӣ
Хусусиятҳои иҷро, ки ин масъала: Хомӯшии амиқи техникӣ
Фаҳмидани муносибати сигнал-ба
Дили намоиши возеҳияти мутаносиб аст, ки ба таври дақиқ сигналҳои барқиро ба баровардани гидротикӣ табдил медиҳад. Ин аст он чизе ки мушаххасоти асосӣ маънои онро дорад:
Айнан (± 0,5% то ± 3%)
Тасаввур кунед, ки хати ростро дар коғази графикӣ кашед. Чораҳои хатӣ Чӣ қадаре ки наздикии клавиатураи воқеии клавиатураи шумо ба хати рост рост меояд. Нажисии бардавом маънои назорати бештарро дорад.
Hysteries (± 0.5% то ± 5%)
Ин фарқияти натиҷаро ҳангоми ба он нуқта аз самтҳои гуногун мувофиқат мекунад. Дар бораи он фикр кунед, ки ба монанди бозӣ дар як чархи роҳбарикунанда - Hysterize камтар маънои назорати дақиқтарро дорад.
Такрорӣ (± 0.1% то ± 2%)
Валкушӣ ба таври пайваста амалиёт кор мекунад? Ин ба монанди пурсидани бозигари баскетбол барои гулҳои озод аст - такрории беҳтар аз иҷрои боэътимод.
Вақти вокуниш (5-100 миллисекунд)
Воқе ба тағироти сигнал чӣ қадар ҷавоб медиҳад? Барои барномаҳои динамикӣ, аксуламали зудтар посух медиҳад ва ноустувории системаро пешгирӣ мекунад ва иҷрои корро беҳтар мекунад.
Математика дар паси ҷодугарӣ: муодилаҳои ҷорӣ
Зиёда аз ҷориал ҷорӣ барои клапанҳои мутаносиб иборат аст:
Q = cd × a × √ (2DP / P)
Дар куҷо:
Q = суръати даврӣ
CD = коршиноси интиқол
A = клапанаи кушодани
ΔP = тафовути фишор аз клавиат
= зичии моеъ
Ин муодила нишон медиҳад, ки чаро вентилятсия самаранок аст: тавассути қатъи дақиқи қитъаҳо (а) новобаста аз вариантҳои фишор онҳо назорати дақиқи ҷараёни равониро пешниҳод мекунанд.
Ҳикояҳои муваффақияти воқеӣ: Барномаҳо, ки соҳаҳо доранд
Таҳқиқоти парванда 1: Инқилоби ташаккулёфта
Мушкилот:Истеҳсолкунандаи автомобилҳои автомобилӣ бо тазриқи номувофиқи пластикии пластикӣ мубориза мебурд, ки боиси он 20% нархҳои коста ва шикоятҳои муштариён аст.
Ҳалли:Амалисозии MOOG D941 қитъаҳои мутаносиб барои суръати тазриқ ва назорати фишор.
Раванд:
• Марҳилаи суръат: Валро барои пур кардани 95% -и қолаби калон пешбинӣ мекунад
• Марҳилаи бастидан / нигоҳ доред: Гузариши беқонунӣ ба назорати фишори дақиқ
• Марҳилаи барқароршавӣ: Ротатсияҳои контрол барои тайёр кардани тирандозӣ
Парвандаҳои зерин 2: Муштараки таҷҳизоти мобилӣ
Мушкилот:Мизоҷони истеҳсолкунандаи кран дар бораи ҳаракатҳои боришоти боришонӣ боиси нигарониҳои бехатарӣ ва талафоти маҳсулнокӣ шикоят карданд.
Ҳалли:Danfoss PVG 48 Системаи клапери мутаносиб бо Ҷойивазкунии электронӣ.
Трансформатсия:
• Пеш аз: Назорати дутарафа боиси саршавии оғози оғоз / қатъ мешавад
• Пас аз: Шитобед
• Хусусиятҳои пешрафта: Ҳангоми сарфаи энергия, назорати электронӣ барои мавқеи дақиқ назорати электронӣ
Омӯзиши парванда 3: Proteamis Play
Мушкилот:Ба даст овардани обрӯи пӯлод барои ғафсии ҳатмии маҳсулот ба таври дақиқ зарур аст (± 0.01 мм).
Ҳалли:ATOS DPZO вениполагарии фишори мутаносибро бо назорати ҳамгирошуда.
Инноватсия:
• Чорчаҳои ғафсии ғафсии воқеӣ ба назорати валентӣ бармегарданд
• Тасвиркунии фишори худкор барои вариантҳои моддӣ ҷуброн карда мешавад
• Назорати пӯшида, новобаста аз тағироти суръат қувваи пайдарпайро нигоҳ медорад
Интихоби клапкаи мутаносибии рост: Дастури интихоби шумо
Қадами 1: Талаботи системаи худро муайян кунед
Нусхаи санҷишҳои иҷрошаванда:
• Фишори максималии система: _____ psi
• Сатҳи лозима лозим аст: _____ GPM
• Диапазони ҳарорати амалиёт: _____ ба _____ ° F
• Талаботи вақти посух: _____ Миллисеюс
• Дурустӣ лозим аст: ± _____%
• Навъи сигнали назоратӣ: Рерта / ҷорӣ / рақамӣ
Қадами 2: Мулоҳизаҳои мушаххас
Барои аризаҳои истеҳсолӣ / саноатӣ:
• Вилсилҳоро бо электроникаи ҳамгирошудаи (Bosch Rexroth 4wra)
• Нигоҳ доштани қобилиятҳои муоширати CathBUS
• Пешниҳоди такрорӣ ва устувории дарозмуддат
Барои таҷҳизоти мобилӣ:
• Вилсилро барои ларзиш ва шок 'интихоб кунед (силсилаи Danfoss Pvg)
• Талаботи мӯҳри экологии муҳити зистро баррасӣ кунед
• Истифодаи истифодаи нерӯи системаҳои батарея-амалкунанда
Барои Aerpose / Барномаҳои интиқодӣ:
• Қаллобӣ бо системаҳои зиёдатӣ-ро интихоб кунед
• Маводҳои махсусро барои ҳарорати шадид баррасӣ кунед
• Хусусиятҳои реҷаи хато
