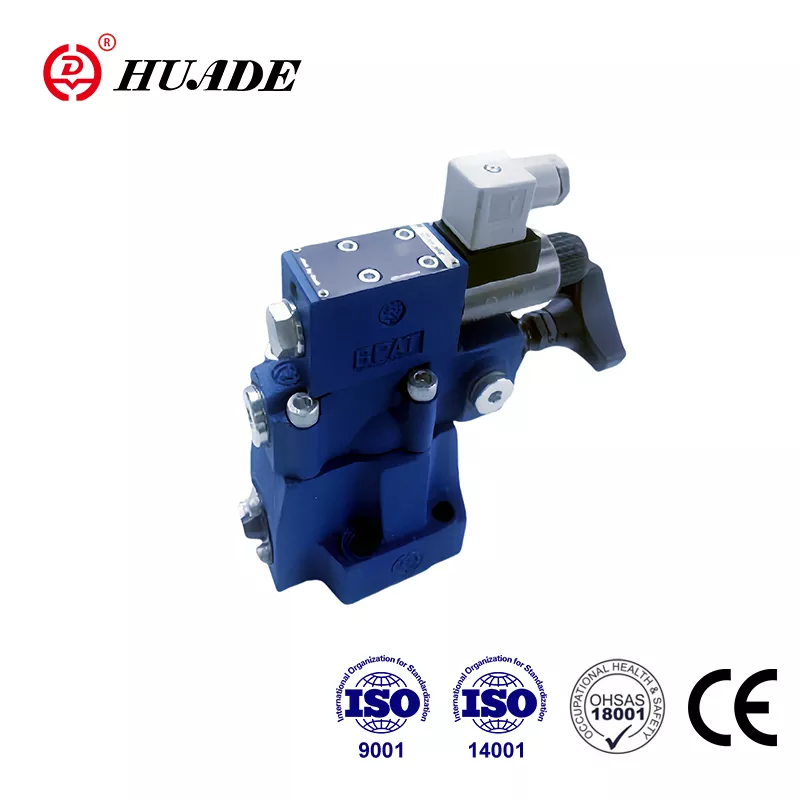

Клапани хомӯш кардани фишор DAW

Huade Hydraulic, ки соли 1979 таъсис ёфтааст, ду маротиба бо Bosch Rexroth ҳамкорӣ кардааст. Ду ҳамкории дарозмуддат ба клапанҳои фишори Huade® имкон медиҳанд, ки ба ҳамон сатҳи маҳсулоти Rexroth бирасанд. Намуди клапанҳои бастани фишори DAW метавонанд ҳамон силсилаи Rexroth-ро бо нархи пасттар иваз кунанд. Ҳамчун як бренди пешбари саноати гидротехникии Чин, ҳамаи шохаҳои корхона аз ISO9001, ISO14001 ва OH SAS18001 гузаштанд. DAW клапани фишори Huade® аз сертификати CE гузаштааст. Клапанҳои фишори Huade® эътирофи васеи бозор ва эътимоди корбаронро ба даст оварданд.

Параметри маҳсули клапани DAW фишори хомӯш

Хусусияти маҳсулот ва татбиқи клапани фишори DAW

Вижагиҳо:

▶ Барои васлкунии зерплата:

▶ 4 унсури танзим:

● Тугмаи гардишкунанда

● Отин бо шашкунҷаи дохилӣ ва сарпӯши муҳофизатӣ

● Тугмаи гардиши қулфшаванда бо миқёс

● Тугмаи гардиш бо миқёс

▶ 3 рейтинги фишор

▶ Соленоиди борфарорӣ тавассути клапани самти дарунсохт

Ариза:

Клапанҳои назорати фишори навъи DAW клапанҳои бастани фишор мебошанд. Онҳо барои гузаштани ҷараёни насос ба гузаргоҳи бефишор баробари расидан ба фишори боркунии аккумулятор истифода мешаванд. Барномаҳои минбаъдаи клапан дар системаҳое мебошанд, ки насосҳои фишори баланд ва паст доранд. Дар ин ҳолат насоси фишори паст баробари расидан ба фишори баланди муқарраршуда ба гузаргоҳи бефишор мегузарад.

Қисмат ва аломатҳои клапани хомӯшкунандаи фишор DAW

Клапанҳои хомӯшкунандаи фишор асосан аз клапани асосӣ бо василаи асосии спул, клапани пилотӣ бо унсури танзими фишор ва клапани чек иборатанд. Дар андозаи 10 клапан, клапани чек ба клапани асосӣ сохта шудааст. Дар андозаҳои клапанҳои 25 ва 32 клапани чек ба як лавҳаи алоҳида насб карда шудааст, ки дар зери клапани асосӣ насб карда шудааст.

Клапани бастаи фишори навъи DAW

Интиқоли ҷараёни насос аз Р ба А ё Р ба Т.

Насос ҷараёнро тавассути клапани чек (1) ба системаи гидравликӣ (P то A) интиқол медиҳад. Фишор дар бандари А тавассути хати пилотӣ (3) ба чархи идоракунии пилот (4) таъсир мерасонад. Дар айни замон, фишор дар бандари Р ба воситаи сурохихо (5) ва (7) ба тарафи пружинаки пурбор (6) ва поп (8) дар клапан (2) мегузарад. Ҳамин ки ба фишори қатъии муқарраршуда дар системаи гидравликӣ расид, попет (8) ба муқобили пружа (9) мебарояд. Моеъи фишор ҳоло тавассути сӯрохиҳо (5) ва (7) ба камераи пружинӣ (11) ҷорӣ мешавад. Аз

Дар ин ҷо, моеъ ба зарф ё дарун тавассути хати идоракунӣ дар навъи DA...30B/... ё берунӣ тавассути хати идоракунӣ дар навъи DA.30B/..Y... Аз сабаби сӯрохҳо (5) ва (7), пастшавии фишор ҳоло дар спули асосӣ мавҷуд аст (6). Спули асосӣ(6) ҳоло аз курсии худ мебардорад ва пайвастшавиро аз P ба T мекушояд. Клапани назоратӣ(1) ҳоло пайвастшавиро аз А то Р водор мекунад. Поппетка(8) ҳоло тавассути фишори система тавассути пилот кушода мешавад. гулӯла (4).

Интиқоли ҷараёни насос аз Р ба Т ё Р ба А.

Масоҳати чархаи пилотӣ (4) аз майдони самараноки попет (8) 17% зиёдтар аст. Ҳамин тариқ, қувваи таъсирбахши чархаи пилотӣ (4) нисбат ба қувваи таъсирбахши попет (8) 17% зиёдтар аст. Вақте ки фишори иҷрокунанда нисбат ба фишори қатъшаванда тавассути клапан, ки ба дифференсиали фишори коммутатсионӣ мувофиқ аст, паст мешавад, пружина (9) попетро (8) ба курсии худ тела медиҳад. Пас аз он фишор дар паҳлӯи пружинаи пурборшудаи спули асосӣ(6) ба вуҷуд меояд. Дар якҷоягӣ бо пружина(10) ин спирали асосиро(6) мебандад ва пайвастагиро аз P ба T ҷудо мекунад. Ҷараёни насос бори дигар аз тариқи он мегузарад. клапани чек (1) ба системаи гидравликӣ (P то A).

Клапани самти электромагнитӣ (12) метавонад, аммо фишори муқарраршудаи буридани зери клапани пилотӣ (2) аз P ба T ё шакли П ба А гузарад.

сохтори DAW20,30 ...30B

Рамзҳои DAW...30B
