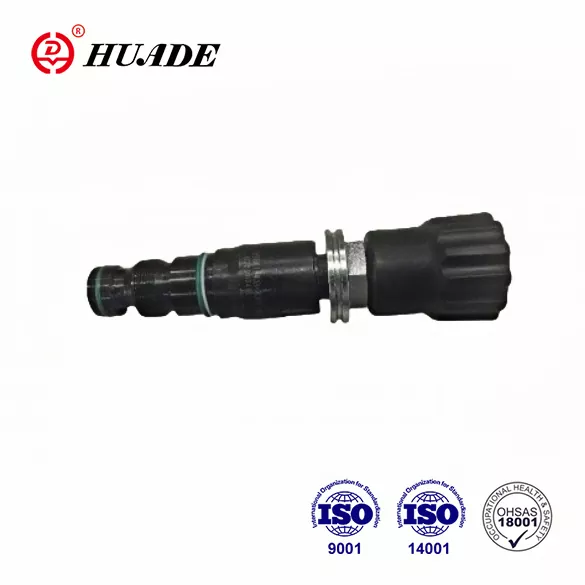

Клапанҳои рафъи фишор DB.K

Тавассути ҷорӣ намудани технологияи пешрафтаи Rexroth, Huade Hydraulic дар тарҳрезӣ, истеҳсоли ҷузъҳои гидравликӣ ва таҷҳизоти ҳамгирошуда ба пешрафти назаррас ноил гардид. Клапанҳои фишори Huade® DB.K дар муқоиса бо дигар маҳсулоти шабеҳ устувортаранд. Онҳо метавонанд маҳсулоти аз ҷониби Rexroth пешниҳодшударо дар як силсила иваз кунанд. Бо мақсади таъмин намудани маҳсулоти дастрас, корхона ба амалия диққати бештар дода, зиёда аз 750 таҷҳизоти пешрафтаи истеҳсолиро аз тамоми ҷаҳон барои таъмини сифат ҷорӣ мекунад. Завод аз ISO9001, ISO14001 ва OH SAS18001 гузашт. Клапанҳои фишори гидравликии Huade® эътирофи васеи бозорро ба даст оварданд. Аз сабаби сифати боэътимод ва иҷрои устувор, онҳо ба таври васеъ дар муҳити гуногуни саноатӣ, ба монанди мошинҳои сохтмонӣ ва системаи гидротехникии баҳрӣ истифода мешаванд.

Параметри Маҳсулоти Клапанҳои Relief Фишор DB.K

Хусусияти маҳсулот ва татбиқи клапанҳои фишорбаландӣ DB.K

Вижагиҳо:

▶ Клапан картридж

▶ 4 диапазони фишор

▶ 4 унсури танзим

. Тугмаи гардишкунанда

. Отин бо шашкунҷа ва сарпӯши муҳофизатӣ

. Тугмаи гардиши қулфшаванда бо миқёс

. Тугмаи гардишкунанда бо миқёс

Ариза:

Клапанҳои рафъи фишори навъи DB..K.. клапанҳои рафъи фишори пилотӣ барои насб дар картридж мебошанд. Онҳо барои маҳдуд кардани фишор дар системаи гидравликӣ истифода мешаванд.

Функсия, бахш ва аломатҳои клапанҳои рафъи фишор DB.K

Танзими фишори система тавассути элементи танзим (4) сурат мегирад. Дар ҳолати оромӣ, клапанҳо баста мешаванд. Фишор дар бандари А ба спул (1) таъсир мерасонад. Дар айни замон фишор аз сурохии (2) ба тарафи пружинаки пурбор (1) ва тавассути сурохии (3) ба сутуни пилот (6) гузаронида мешавад. Агар фишор

дар порт Барояд болотар аз арзиши муқарраршуда дар баҳор (5), poppet пилотӣ (6) мекушояд. Моеъ акнун метавонад аз паҳлӯи пружинадори спул (1), сӯрохи (3) ва канал (8) ба бандари Y ҷорӣ шавад. Пастшавии фишор дар натиҷа спул (1)-ро ба ҳаракат медарорад ва ин боиси кушодани пайвастшавӣ аз А то В мегардад. фишори дар пружа (5) муқарраршуда нигоҳ дошта мешавад.

Бозгашти нафти пилотӣ аз ду камераи пружина берунӣ тавассути бандари Y гирифта мешавад.

сохтори DB 10 K2-40B

Рамз

Огоҳӣ

1. Моеъ бояд филтр карда шавад. Андозаи ҳадди ақали филтр 20 ㎛ аст.

2.Бак бояд мӯҳр дошта бошад ва дар даромадгоҳи ҳаво филтри ҳавоӣ насб карда шавад.

3.Маҳсулоти бе зерплавҳа ҳангоми баромадан аз корхона, агар ба онҳо лозим бошад, лутфан махсус фармоиш диҳед.

4.Иддаоҳои ислоҳкунандаи клапан бояд сатҳи шиддатнокии баланд бошад (синфи 10.9). Лутфан онҳоро мувофиқи параметрҳои дар китоби намунавӣ овардашуда интихоб кунед ва истифода баред.

5. Нохамвории сатхи бо клапан пайвастшуда талаб карда мешавад, нохамвории сатхи 0,8 аст.

6. Марра рӯизаминии порчаи mating ба 0,01 / 100мм талаб карда мешавад.
