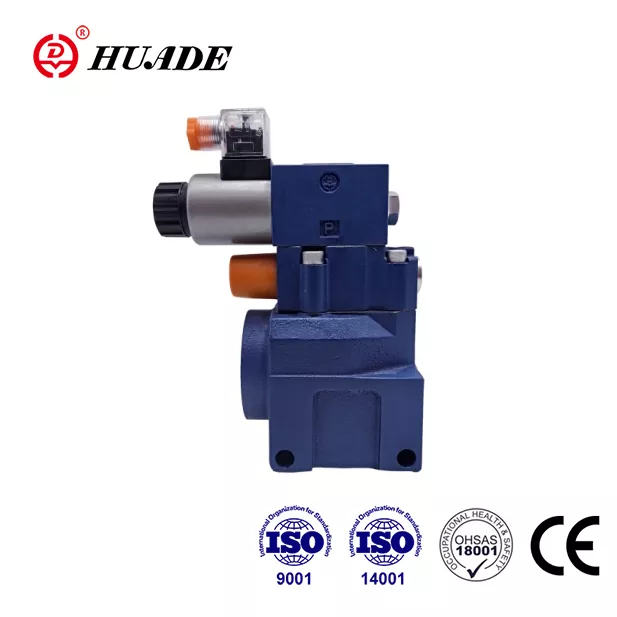

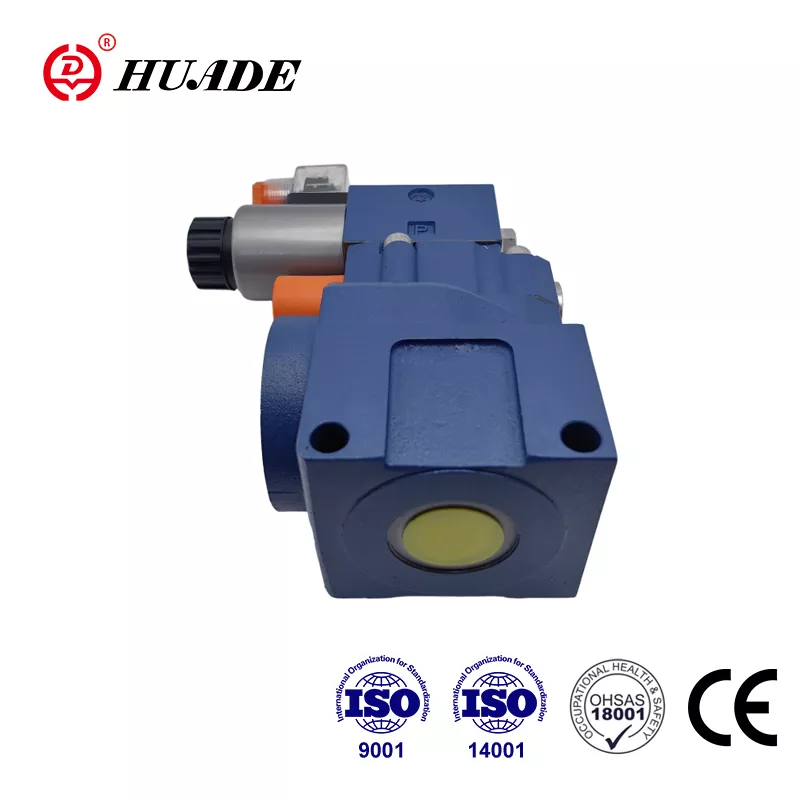

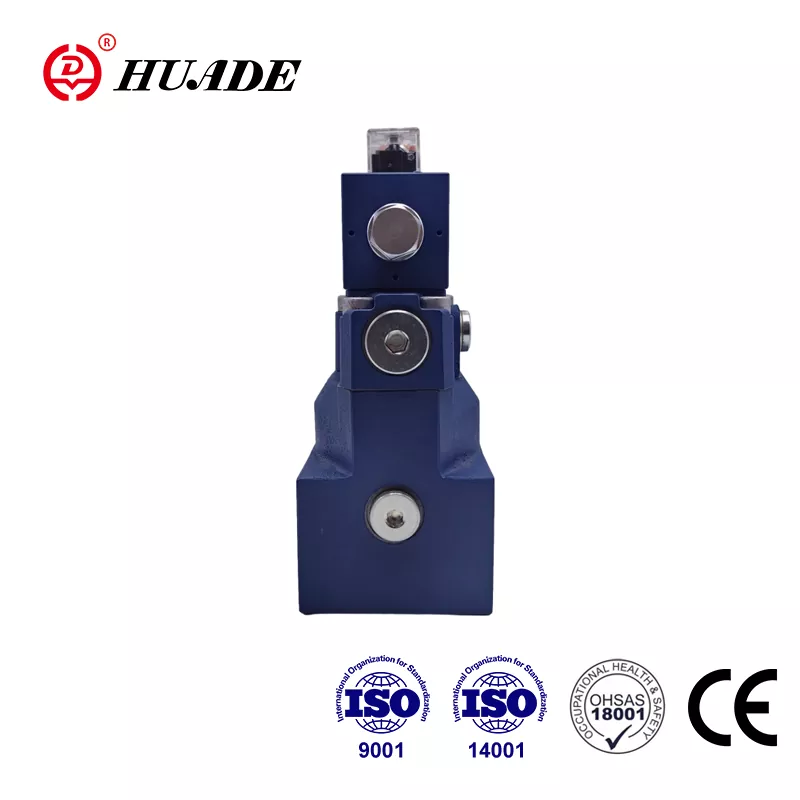

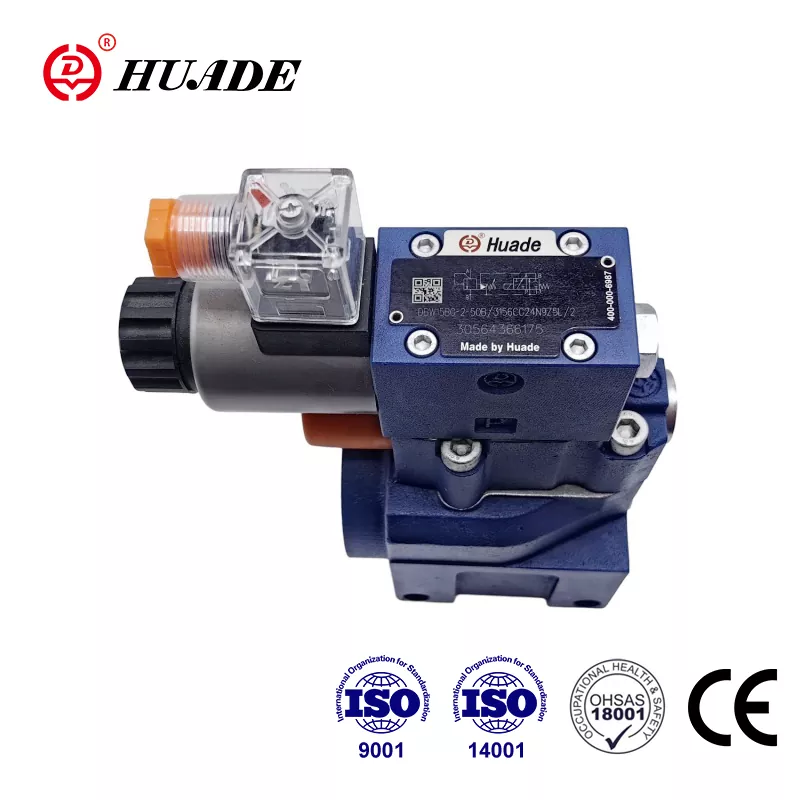

Клапани рафъи фишор DBW 20

Huade Hydraulic аксар вақт клапанҳои гидравликиро бо сифатҳои шабеҳ ба брендҳои якум, вале бо нархҳои дастрас таъмин мекунад. Клапани рафъи фишор DBW 20 метавонад аз рӯи кор ва параметрҳо ба Rexroth мувофиқат кунад. Сабаб дар он аст, ки Huade Hydraulic бо сабаби ду ҳамкории дарозмуддат бо Rexroth технологияи пешрафтаро аз Rexroth ҷорӣ кардааст. Ҳамчун як истеҳсолкунанда бо қудрати назаррас дар соҳаи интиқоли гидравликӣ ва назорат, Huade Hydraulic ба амалисозии клапанҳои фишори он диққати бештар медиҳад ва аз ҷониби бозор маъқул аст. Ҳама филиалҳои корхона аз ISO9001, ISO14001 ва OH SAS18001 гузаштаанд. Huade® бренди машҳури миллии Чин бо сабаби сифати боэътимод ва фаъолияти устувори маҳсулоташ мебошад.

Параметри маҳсулоти клапани рафъи фишор DBW 20

Хусусияти маҳсулот ва истифодаи клапани рафъи фишор DBW 20

Вижагиҳо:

▶ Ҷойгиркунии зеризаминӣ

▶ Намунаи интиқол ба DIN 24 340, шакли E, ISO 6264 ва CETOP - RP 121H

▶ Пайвасткунии қубур

▶ Пайвастро гузоред

▶ Се унсури танзим:

. Тугмаи гардишкунанда

. шонздаҳӣ. винт бо сарпӯши муҳофизатӣ

. Тугмаи гардиши қулфшаванда бо миқёс

▶ Борфарории электромагнитӣ тавассути клапанҳои самти дарунсохт

Ариза:

Вазифаи асосии клапанҳои рафъи фишори DBW 20 ин маҳдуд кардан ва ба кор андохтани электромагнитӣ борфарории фишори назоратӣ мебошад.

Қисмат ва аломатҳои клапани рафъи фишор DBW 20

Генерал

Клапанҳои рафъи фишори пилотӣ DBW асосан аз клапани асосӣ (1) бо васлаки асосии спул (3) ва клапани пилотӣ (2) бо унсури танзими фишор иборат аст.

Клапани рафъи фишори навъи DB

Фишоре, ки дар бандари А мавҷуд аст, ба спули асосӣ таъсир мерасонад (3). Дар айни замон ба воситаи хатҳои идоракунӣ (6) ва (7), ки бо сӯрохиҳо (4) ва (5) муҷаҳҳаз карда шудаанд, дар тарафи пружинаи пурборшудаи катори асосӣ (3) ва ба тӯб (8) фишор оварда мешавад. ) дар клапани идоракунии пилот (2). Агар фишор дар бандари А аз клапани дар пружа (9) гузошташуда зиёд бошад, кура (8) ба пружа (9) кушода мешавад.

Сигнал барои ин дар дохили он тавассути хатҳои идоракунӣ (10) ва (6) аз бандари А меояд. Моеъи фишор дар паҳлӯи пружинаи сарбории асосӣ(3) ҳоло тавассути хати идоракунӣ (7), сурохии сӯрохи (11) ҷорӣ мешавад. ) ва тӯб (8) ба камераи пружинӣ (12) ворид кунед. Аз сабаби сурохихои (4) ва (5) пастшавии фишор дар катраи асосй (3) ба амал меояд, пайваст аз бандари А ба порти В кушода аст. Ҳоло моеъи фишор аз бандари А ба бандари В ҳангоми нигоҳ доштани фишори муқарраршудаи корӣ ҷорӣ мешавад.

Тавассути бандари "X" (15) клапани рафъи фишор метавонад холӣ ё ба фишори дигар (марҳилаи дуюми фишор) гузаронида шавад.

Клапани рафъи фишор навъи DBW

Вазифаи ин клапан асосан бо клапани навъи DB якхела аст

Борфарорӣ дар спули асосӣ (3), аммо тавассути ба кор андохтани клапани самти дарунсохт (16) ба даст оварда мешавад.

сохтори DBW...50B

Рамзи DBW...50B

Огоҳӣ

1. Моеъ бояд филтр карда шавад. Андозаи ҳадди ақали филтр 20 ㎛ аст.

2.Бак бояд мӯҳр дошта бошад ва дар даромадгоҳи ҳаво филтри ҳавоӣ насб карда шавад.

3.Маҳсулоти бе зерплавҳа ҳангоми баромадан аз корхона, агар ба онҳо лозим бошад, лутфан махсус фармоиш диҳед.

4.Иддаоҳои ислоҳкунандаи клапан бояд сатҳи шиддатнокии баланд бошад (синфи 10.9). Лутфан онҳоро мувофиқи параметрҳои дар китоби намунавӣ овардашуда интихоб кунед ва истифода баред.

5. Нохамвории сатхи бо клапан пайвастшуда талаб карда мешавад, нохамвории сатхи 0,8 аст.

6. Марра рӯизаминии порчаи mating ба 0,01 / 100мм талаб карда мешавад.
