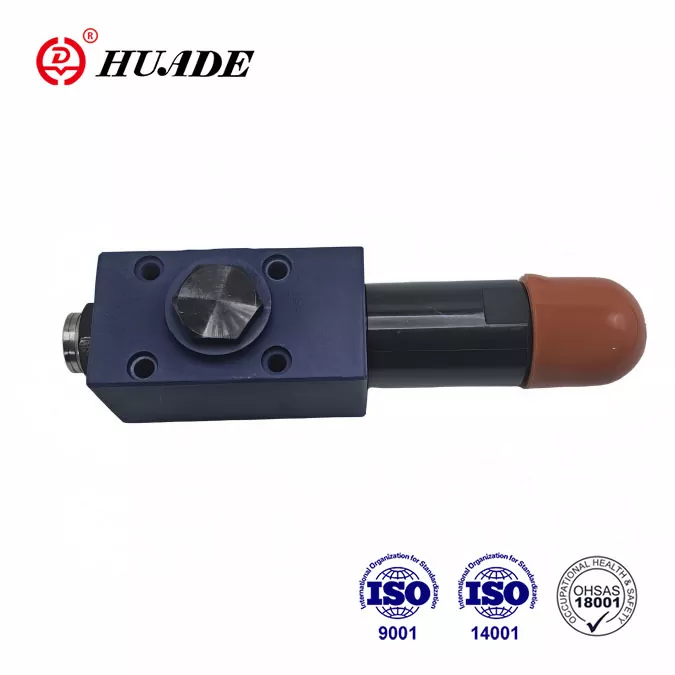

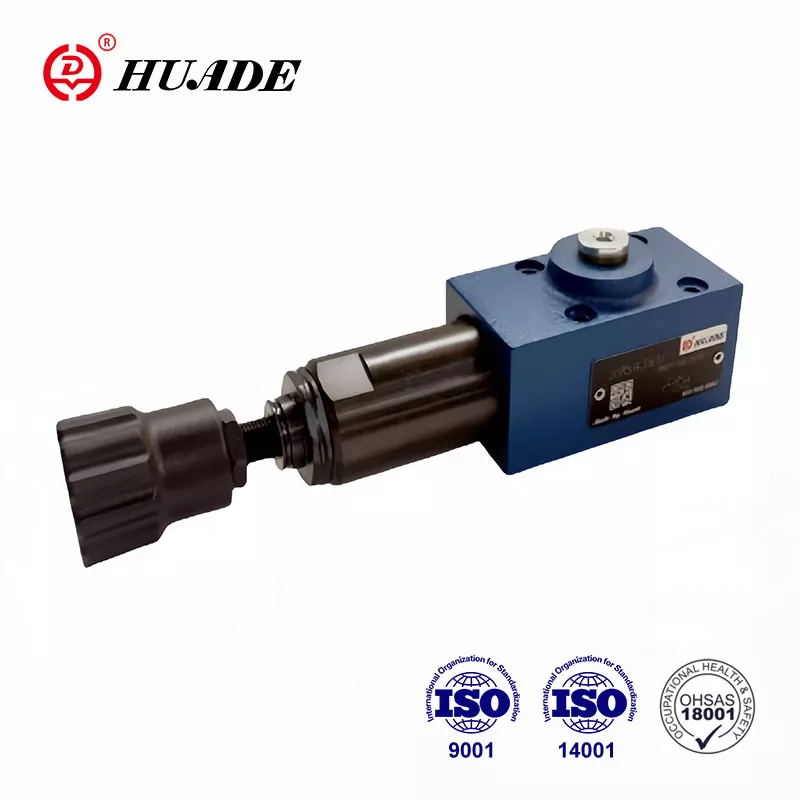

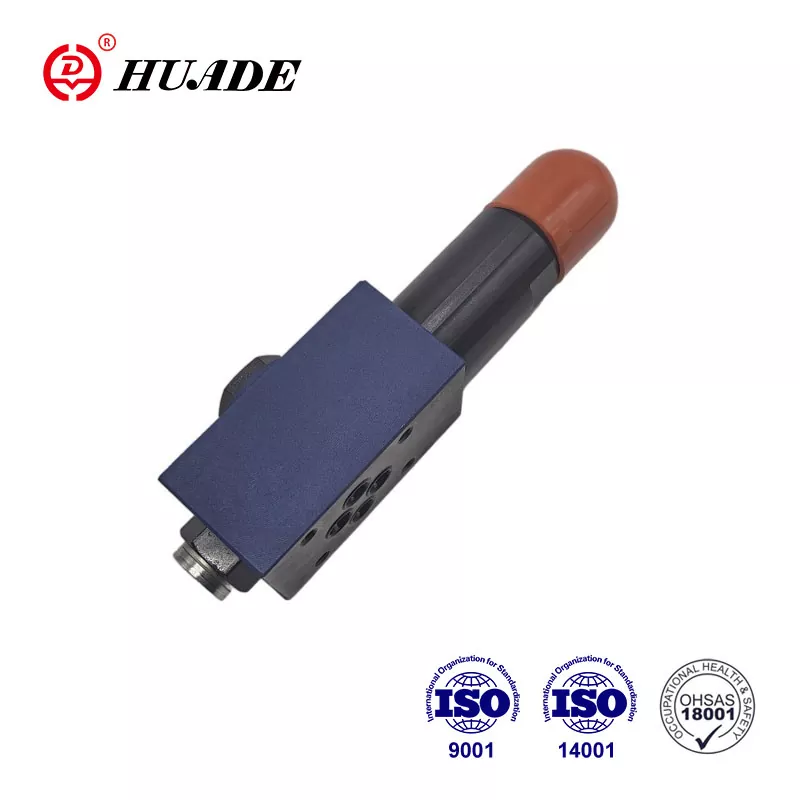

Вазифаи асосии клапани пасткунандаи фишори DR 6 DP назорати фишор дар система мебошад. Бо шарофати ҳамкории дарозмуддат, силсилаи DR 6 DP аз ҷониби Huade® метавонад ҳамон навъи Rexroth-ро иваз кунад. Завод як корхонаи калидии миллӣ аст ва дар Чин як қатор шаҳодатномаҳои фахрӣ ва патентҳо гирифтааст. Huade Hydraulic ба амалисозии маҳсулоти худ ва таъмини сифати маҳсулоташ диққат медиҳад. Нархи клапанхои пасткунандаи фишори он нисбатан арзон аст.
|
Фишори максималии корӣ (Порт P) (МПа) |
то 31,5 |
|
Макс. Фишори дуюмдараҷа (Порт А) (МПа) |
то 2,5; то 7,5; то 15,0; то 21,0; то 31,5 |
|
Фишори ҳадди аксар (Бандарҳои T(Y)) (МПа) |
то 16 |
|
Максимум ҷараёни (л/дақ) |
то 60 |
|
Моеъи фишор Равғани минералӣ |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфатӣ (барои мӯҳри FPM) |
|
Диапазони часпак (мм ²/с) |
10 ~ 800 |
|
Диапазони ҳарорати фишори моеъ (℃) |
-30 то +80 |
|
Дараҷаи ифлосшавӣ (um) |
Дараҷаи максималии иҷозатдодашудаи ифлосшавии моеъ ба NAS 1638 синфи 9 мебошад. |
|
Вазн (кг) |
тақрибан 1,2 |
Вижагиҳо:
▶ Ҷойгиркунии зеризаминӣ
▶ 5 рейтинги фишор
▶ 4 унсури танзим:
. Тугмаи гардишкунанда
. Танзими винт бо шашкунҷа ва сарпӯши муҳофизатӣ
. Тугмаи гардиши қулфшаванда бо миқёс
. Тугмаи гардишкунанда бо миқёс
▶ Тафтиши клапан, ихтиёрӣ
▶ Намунаи интиқол ба DIN 24 340, шакли D, ISO 5781 ва CETOP - RP 121H
Ариза:
Клапани пасткунандаи фишори навъи DR 6 DP барои паст кардани фишори система истифода мешавад.
Намуди клапан DR 6 DP як клапани 3-ҷонибаи мустақими пасткунандаи фишор бо функсияи рафъи фишор дар тарафи дуюмдараҷа мебошад.
Фишори дуюмдараҷаро элементи танзимкунандаи фишор (4) муқаррар мекунад. Дар ҳолати оромӣ, клапан маъмулан кушода аст ва моеъи фишор метавонад бидуни мамониат аз бандари P ба бандари А ҷорӣ шавад. Фишор дар бандари А ҳамзамон тавассути хати идоракунӣ (6), ки дар майдони спули муқобили фишурда мавҷуд аст. баҳор (3). Вақте ки фишор дар бандари А аз сатҳи фишоре, ки дар пружинаи фишурдашуда (3) муқаррар шудааст, зиёд мешавад, спирали идоракунӣ (2) ба ҳолати идоракунӣ мегузарад ва фишори муқарраршударо дар бандари А доимӣ нигоҳ медорад.
Равғани назоратӣ ва пилотӣ аз бандари А тавассути хати идоракунӣ (6) гирифта мешавад.
Агар фишор дар бандари А аз таъсири қувваҳои беруна ба иҷрокунанда то ҳол зиёд шавад, спирали идоракунӣ (2) боз ҳам ба сӯи пружинаи фишурдакунӣ (3) ҳаракат мекунад.
Ин боиси он мегардад, ки роҳи ҷараён дар бандари А тавассути замини идоракунӣ (8) дар спули идоракунӣ (2) ба зарф кушода мешавад. Пас аз он моеъи фишори кофӣ ба зарф ҷорӣ мешавад, то афзоиши минбаъдаи фишорро пешгирӣ кунад.
Камераи пружина (7) ҳамеша ба зарф аз берун тавассути бандари T(Y) рехта мешавад.
Барои бозгашти ройгон аз бандари А ба бандари P клапани чеки ихтиёрӣ (5) насб кардан мумкин аст.
Пайвасти ченаки фишор (1), имкон медиҳад, ки фишори дуюмдараҷа дар клапан назорат карда шавад.
сохтори DR 6 DP 1-50B
Рамзҳои DR 6 DP
