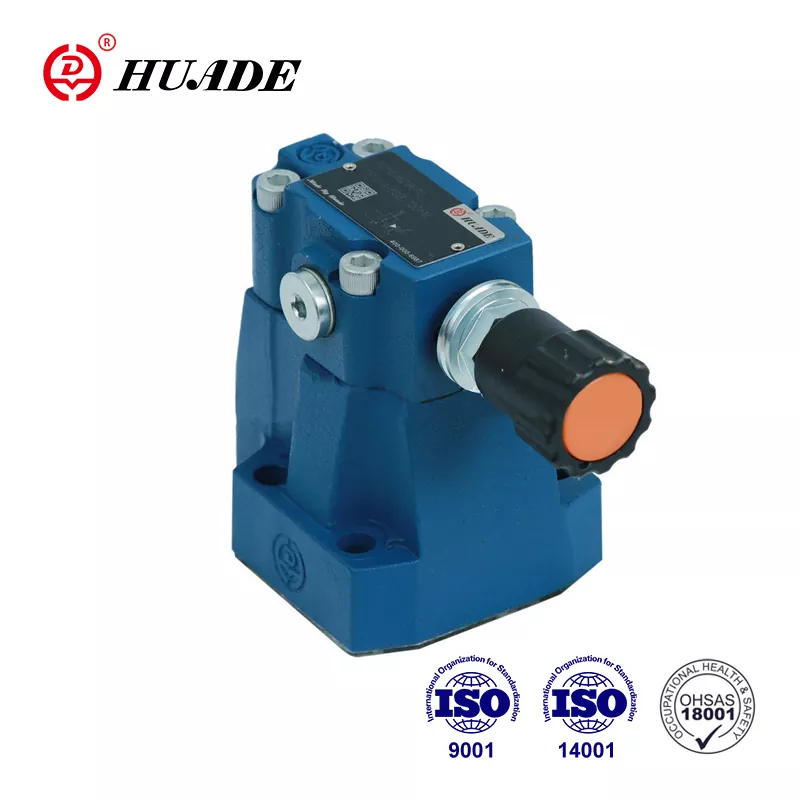

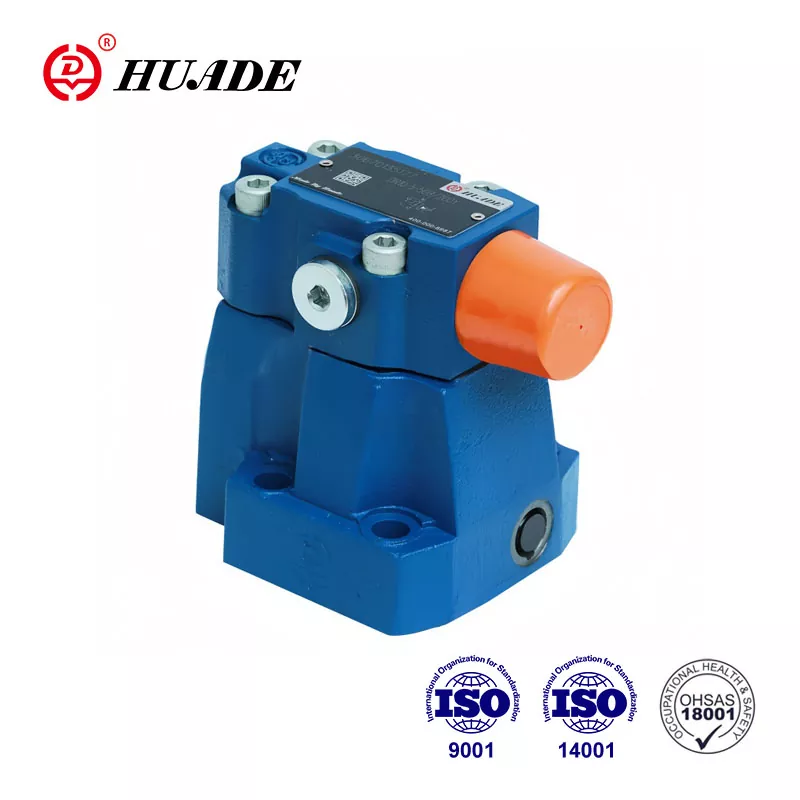

Клапани пасткунандаи фишори пилотӣ DR 10 DP барои назорат кардани фишори системаи гидравликӣ истифода мешавад. Нарх дар муқоиса бо дигар бренди машҳури байналмилалӣ оқилонатар аст. Huade Hydraulic ба амалӣ будани маҳсулоти худ диққати бештар медиҳад. Huade Hydraulic як корхонаи асосии миллӣ мебошад. Он муддати тӯлонӣ бо Rexroth ду маротиба ҳамкорӣ карда, технологияи пешрафтаи Rexroth ва таҷҳизоти пешрафтаи истеҳсолиро аз тамоми ҷаҳон барои таъмини сифати баланди клапанҳои пасткунандаи фишори он ҷорӣ мекунад. Пас аз солҳои рушд, Huade як бренди пешбари саноати гидротехникии Чин гардид. Huade® тамғаи молии маъруф дар Чин аст.
|
Фишори вуруд, порт B (МПа) |
то 31,5 |
|||
|
Фишори баромад, бандари А (МПа) |
то 5,0, 10,0, 20,0, 31,5 |
|||
|
Фишори бозгашт, бандари Y (МПа) |
то 31,5 |
|||
|
Max.flow (Васлкунии зерплата) (Л/дақ) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Макс. ҷараён (пайвандҳои ришта) (L/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Моеъ |
Равғани маъданӣ (барои мӯҳри NBR) ё |
|||
|
Диапазони ҳарорати моеъ (℃) |
-30 то +80 |
|||
|
Диапазони часпак (мм ²/с) |
10 то 800 |
|||
|
Азизи ифлосшавӣ |
Дараҷаи максималии иҷозатдодашуда |
|||
|
Каҷҳои хос (дар v=41мм2/с ва t=50℃ чен карда шудаанд) |
||||
Вижагиҳо:
▶ Ҷойгиркунии зеризаминӣ
▶ Барои пайвастҳои ришта
▶ Барои насби коллектор
▶ 4 унсури танзим:
. Тугмаи гардишкунанда
. Отин бо шашкунҷа ва сарпӯши муҳофизатӣ,
. Тугмаи гардиши қулфшаванда бо миқёс
. Тугмаи гардишкунанда бо миқёс
▶ 4 танзимоти фишор клапани чеки ихтиёрӣ (танҳо барои клапан барои насби зерплата)
Ариза:
Вазифаи асосии клапани пасткунандаи фишор DR 10 паст кардани фишор дар система мебошад.
Клапанҳои фишори навъи DR 10 клапанҳои озмоишии пасткунандаи фишор мебошанд, ки аз схемаи дуввум идора карда мешаванд. Онҳо асосан аз клапани асосӣ (1) бо васлаки асосии спул (3) ва клапани пилотӣ (2) бо унсури танзими фишор иборатанд.
Дар ҳолати оромӣ, клапанҳо кушодаанд, моеъ метавонад аз бандари В ба бандари А тавассути васлаки асосии спул (3) озодона гузарад.
Фишоре, ки дар бандари А мавҷуд аст, дар паҳлӯи поёни спули асосӣ амал мекунад. Дар айни замон фишор ба туп (6) дар клапан (2) тавассути сурохии (4) дар тарафи пружинаи пурборшудаи поршени асосй (3) ва тавассути порт(5) амал мекунад. Ба ҳамин монанд, он ба тӯб (6) тавассути сӯрохи (7), хати идоракунӣ (8), клапани назоратӣ (9) ва сурохии (10) амал мекунад. Тибқи танзими пружина (11), фишор дар пеши тӯб (6), дар бандар (5) ва дар камераи пружина (12) баланд мешавад, ки поршени идоракуниро (13) дар
мавқеи кушода. Моеъ метавонад озодона аз бандари В ба бандари А тавассути васлкунаки асосии ғилдирак (3) ҷорӣ шавад, то он даме ки фишор дар бандари А аз арзиши муқарраркардаи пружа (11) зиёд шавад ва тӯбро (6) кушояд. Назорат
поршен (13) ба ҳолати пӯшида ҳаракат мекунад.
Фишори камшавии дилхоҳ вақте ба даст меояд, ки мувозинати байни фишор дар бандари А ва фишори муқарраршуда дар пружа (11) ба даст меояд. Хориҷкунии равғани озмоишӣ аз камераи пружина (14) ба зарф аз берун тавассути хати идоракунӣ (15) сурат мегирад.
Ҷараёни бозгашти ройгонро аз бандари А то В тавассути насби клапани чеки ихтиёрӣ (16) ба даст овардан мумкин аст.
Пайвастагии ченаки фишор (17) имкон медиҳад, ки фишори паст дар бандари А назорат карда шавад.
сохтори DR...50B
Аломатҳои DR...50B
