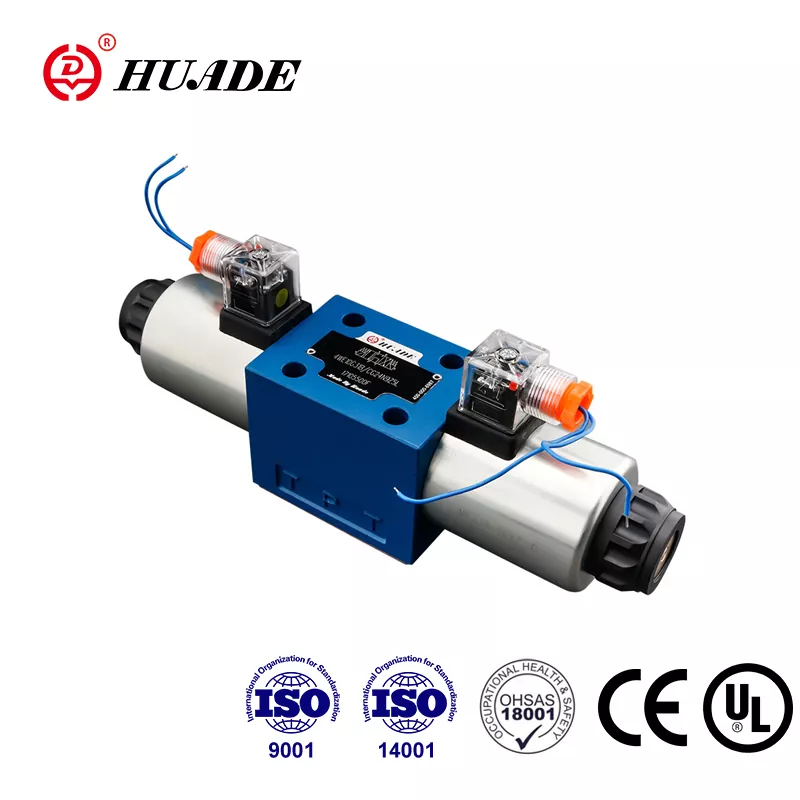

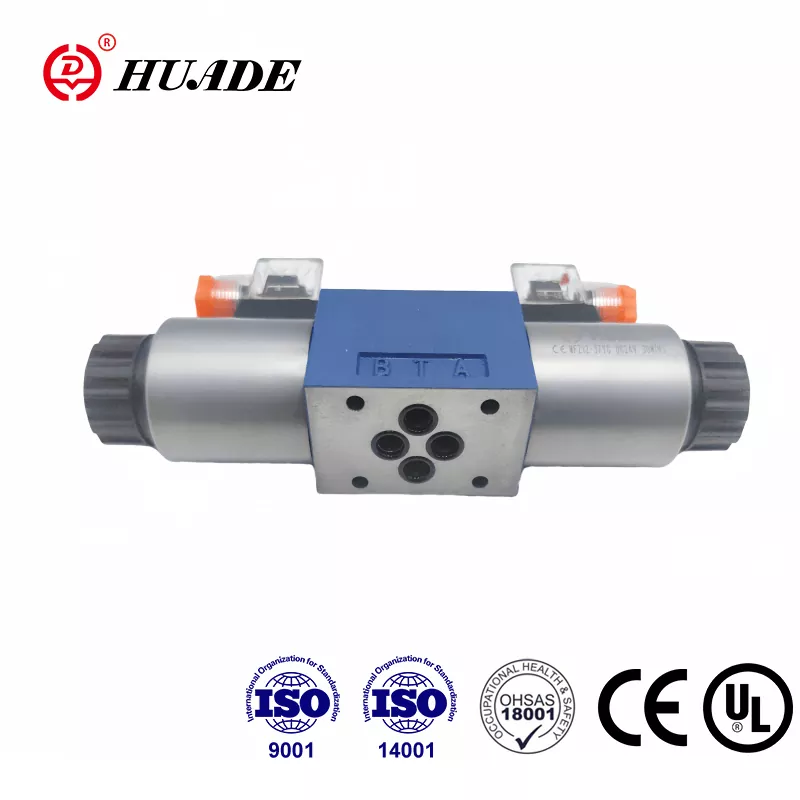

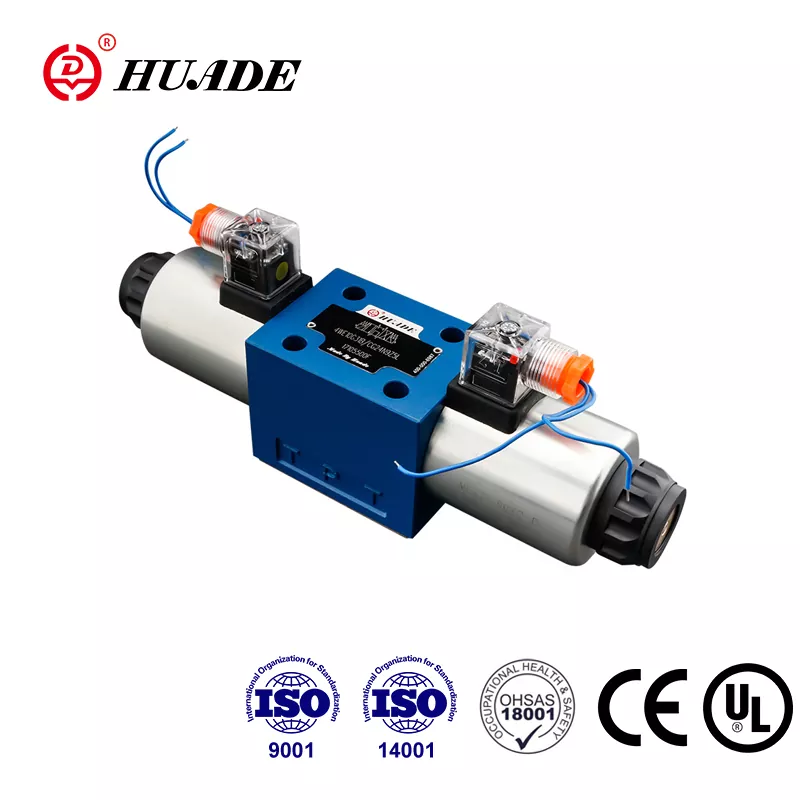

Beijing Huade Hydraulic дар соли 1979 таъсис ёфта, ҳоло ба як гурӯҳи бузурги корхонаи давлатӣ табдил ёфтааст, ки дар тарҳрезӣ, истеҳсол ва хидматрасонии клапанҳо ва таҷҳизоти гидравликӣ тахассус дорад. Клапани самти Huade® навъи 4WE 10 D алтернативаи дастрас ба ҳамон модели пешниҳодкардаи Rexroth мебошад. Силсилаи клапанҳои самти solenoid аз сертификатсияҳои CE ва UL гузаштааст. Клапанҳо дар картонҳои стандартӣ бо тамғакоғазҳои зидди қалбакӣ баста мешаванд. Завод аз сертификатсияҳои системаи идоракунии сифат, идоракунии муҳити зист ва идоракунии саломатӣ ва бехатарии меҳнат гузашт. Клапанҳои самти гидравликии Huade® дар системаи гидравликии фишанги идоракунии баҳрӣ, системаи крани чархзананда ва системаи гидравликии танзимшавандаи пропеллер васеъ истифода мешаванд, Huade соҳиби як гурӯҳи бузурги муштариён дар саноати баҳрӣ мебошад.
|
Фишори корӣ макс. |
Портҳо A.B.P (MPa) |
ба 31.5 |
|
Портҳо T (МПа) |
16 |
|
|
Ҳаҷми ҳадди аксар (Л/дақ) |
120 |
|
|
Қисмати салиб (мавқеи гузариш 0): |
Бо рамзи Q тақрибан 6% майдони номиналӣ |
|
|
Моеъи фишор |
Равғанҳои минералӣ (барои мӯҳри NBR) ё эфири фосфатӣ (барои мӯҳри FPM) |
|
|
Диапазони ҳарорати моеъи фишор （℃） |
-30～+80 |
|
|
Диапазони часпакӣ (мм2/с) |
2,8 ~ 500 |
|
|
Вазн (кг) |
Клапан бо 1 электромагнит |
5.1 (DC), 4.3 (AC) |
|
Клапан бо 2 соленоид |
6,7 (DC), 5,1 (AC) |
|
Вижагиҳо:
▶ Клапанҳои мустақими электромагнитӣ, ки самти самтнокро идора мекунанд, ҳамчун версияи стандартӣ
▶ Соленоидҳои доимии доимӣ ё AC тар бо печҳои ҷудошаванда
▶ Нақшаи комил
▶ Каттаҳоро бе кушодани камераи фишор намебаранд, иваз кардан мумкин аст
▶ Интихоби пайвастҳои барқии марказӣ ё инфиродӣ
▶ Гузаронидани ихтиёрии дастӣ
▶ Умри дароз
▶ Намунаи интиқол ба Din 24 340 form A, ISO 4401 ва CETOP - RP 121H
Ариза:
4WE 10 D як клапани спули самти электромагнитӣ мебошад. Он оғоз, қатъ ва самти моеъро назорат мекунад.
Клапанҳои самтӣ асосан аз корпус (1), як ё ду электромагнит (2), чархи идоракунӣ (3) ва як ё ду пружаи бозгашт (4) иборатанд. Дар ҳолати оромӣ чархи идоракунӣ (3) дар ҳолати марказӣ ё ибтидоии худ ба воситаи пружинаҳои бозгашт (4) нигоҳ дошта мешавад (ба истиснои чархҳои импулс). Спули идоракунӣ (3) тавассути электромагнитҳои тар (2) идора карда мешавад. Қувваи электромагнитӣ (2) ба чархаи идоракунӣ (3) таъсир карда, онро аз ҳолати оромӣ ба ҳолати охири дилхоҳ мегузаронад. Ин имкон медиҳад, ки ҷараёни озод аз P ба A ва B ба T ё P ба B ва A ба T.
Ҳангоми қатъ кардани барқ соленоид (2) спули идоракунӣ (3) тавассути пружинаи бозгашт (4) ба ҳолати аввалааш бармегардад.
Савораи ихтиёрии дастӣ (5) имкон медиҳад, ки чархаи идоракуниро (3) бидуни барқгиркунии электромагнитҳо ба ҳаракат дароварда шавад.
Диаграммаи сохтори силсилаи WE 10 30B
1. Моеъ бояд филтр карда шавад. Андозаи ҳадди ақали филтр 20 ㎛ аст.
2. Зарф бояд мӯҳр дошта бошад ва дар даромадгоҳи ҳаво филтри ҳавоӣ насб карда шавад
3. Маҳсулоте, ки бе зерплавҳа ҳангоми баромадан аз завод, агар ба онҳо лозим бошад, лутфан махсус фармоиш диҳед.
4. Виддаҳои васлкунаки клапан бояд мувофиқи параметри дар китоби намуна овардашуда интихоб ва истифода шаванд
5. Ноҳамвории сатҳи бо клапан алоқаманд ба 0,8 зарур аст.
6. Марра рӯизаминии порчаи mating ба 0,01 / 100мм талаб карда мешавад.
