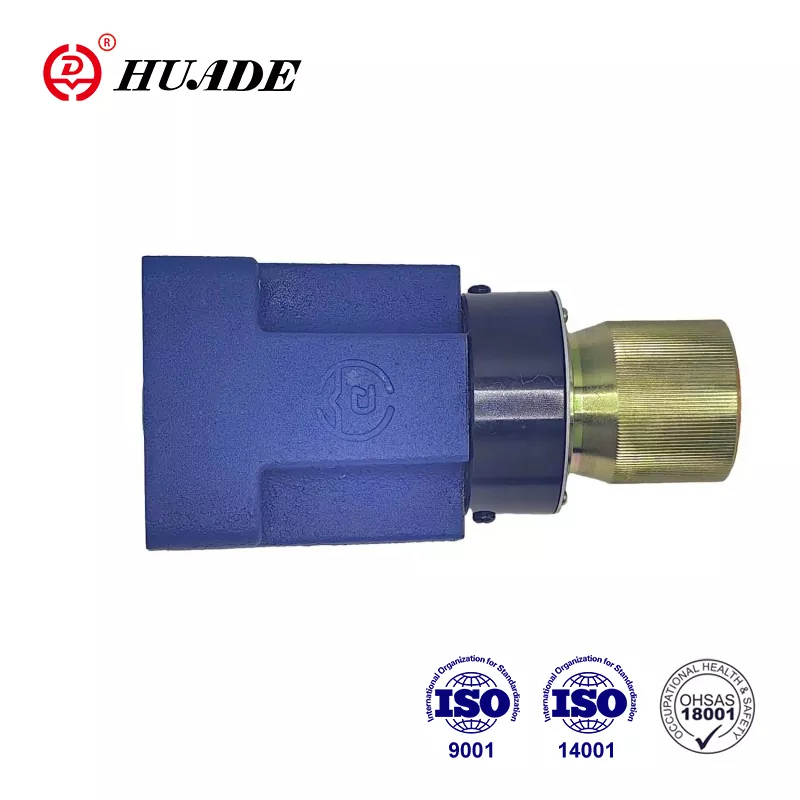

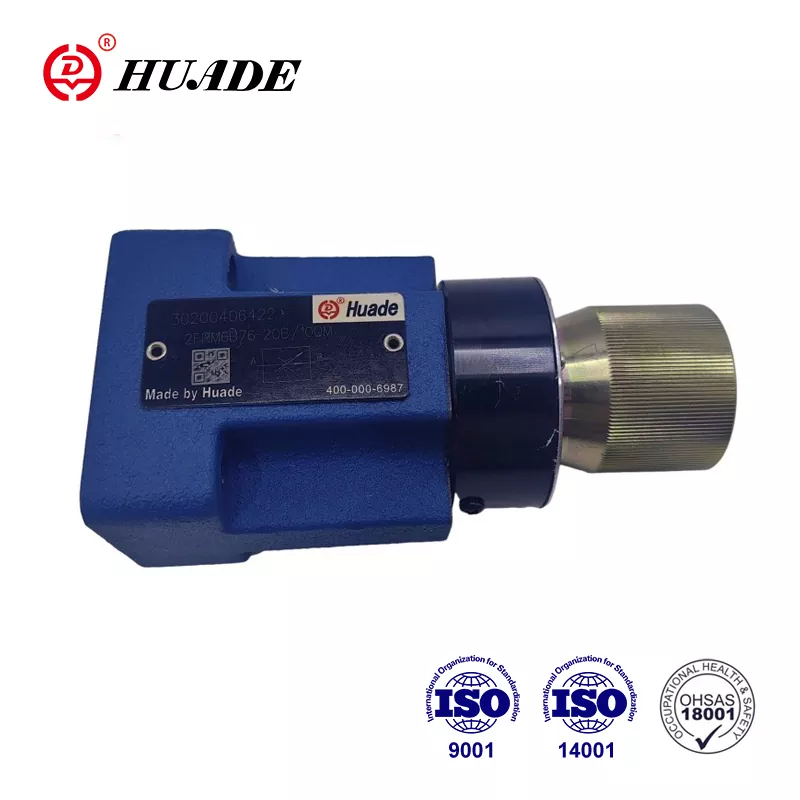

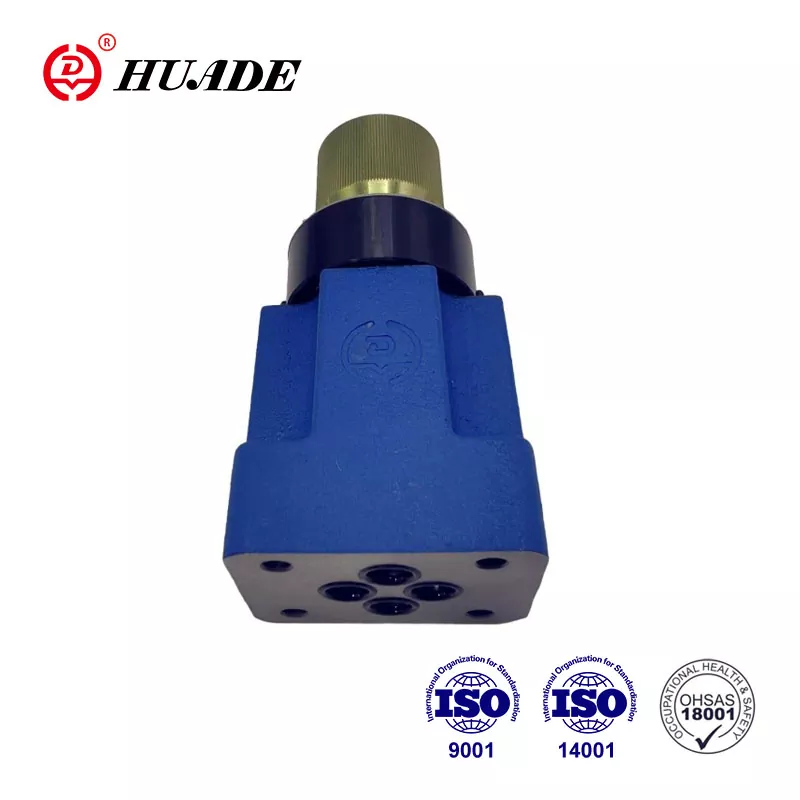

Клапани назорати ҷараёни навъи 2 FRM як клапани назорати ҷараёни дутарафа мебошад. Фабрика ба амалия будани махсулот диккати асосй дода, сифати махсулотро катъиян назорат мекунад. Ҳадафи он таъмин намудани клапанҳои ҷараёнҳои гидравликии баландсифат мебошад, ки муштариён метавонанд онро харидорӣ кунанд. Клапанҳои ҷараёни Huade® 2FRM 6 бо сабаби ҷорӣ кардани технологияи пешрафта дар технология пешрафтатаранд. Бастабандии маҳсулотро метавон фармоиш дод, ба монанди бастаи қуттии чӯбӣ, бастаи пластикӣ ва бастаи стандартии картонӣ.
|
Моеъи фишор |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфат (барои мӯҳри FPM) |
|||||
|
Диапазони ҳарорати моеъи фишор (℃) |
-30 то +80 |
|||||
|
Диапазони часпак (мм ²/с) |
10 ба 800 |
|||||
|
Ҷараёни кв макс (Л/дақ) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Ҷараёни квв дақ то 10МПа (л/дақ) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Ҷараёни кв дақ то 31,5 МПа (л/дақ) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Фарқи фишор ∆p барои ҷараёни озоди бозгашти B → A (МПа) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Фарқи ҳадди ақали фишор (МПа) |
0,6 то 1,2 |
|||||
|
Устувории фишор то ∆p = 31,5 МПа (%) |
Мастер 2 (Qmax) |
|||||
|
Фишори максималии корӣ дар бандари А (МПа) |
ба 31.5 |
|||||
|
Олудашавӣ (мкм) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Вазн (кг) |
тақрибан 1.3 |
|||||
Вижагиҳо:
▶ Пӯшидани берунии компенсатори фишор, ихтиёрӣ
▶ Тафтиши клапан, ихтиёрӣ
▶ Тугмаи чархдор бо тарозу
▶ Қулфшаванда.ихтиёрӣ
1) Ҳангоми дар якҷоягӣ бо плитаи ислоҳкунанда то 21 МПа истифода мешавад
Ариза:
Клапани назорати ҷараёни 2FRM 6 барои нигоҳ доштани ҷараёни доимӣ, новобаста аз фишор ва ҳарорат истифода мешавад.
Умумӣ:
Клапани назорати дутарафаи ҷараёни 2FRM 6 асосан аз корпус (1), тугмаи гардиш (2), ориф (3), компенсатори фишор (4) ва клапани назоратии ихтиёрӣ иборат аст.
Намуди клапани назорати ҷараёни 2FRM 6 B.._20B / M
(бе пӯшидани беруна, бе клапани чек)
Ҷараён аз бандари А ба B дар мавқеи дроссел (5) маҳдуд карда мешавад. Қисмати дроссел бо гардиши тугмаи гардишкунанда (2) фарқ мекунад. Барои нигоҳ доштани доимии ҷараён, новобаста аз фишор, як
компенсатори фишор (4) дар бандари В дар поёноби мавқеъи дроссел (5) насб шудааст. Пушти фишурдакунанда (6) сӯрохи (3) ва компенсатори фишорро (4) ба берун бар зидди истгоҳҳои мувофиқ пахш мекунад ва ба ин васила компенсатори фишорро (4) дар ҳолати кушода нигоҳ медорад, вақте ки ҷараёни тавассути клапан мавҷуд нест. Вақте ки моеъ тавассути клапан ҷорӣ мешавад, фишоре, ки дар бандари А амал мекунад, ба компенсатори фишор (4) тавассути сӯрохи (7) қувва меандозад. Компенсатори фишор (4) то мувозинати қувваҳо ба ҳолати ҷубронкунанда ҳаракат мекунад. Агар фишор дар бандари А баланд шавад, компенсатори фишор (4) ба самти пӯшида ҳаракат мекунад, то бори дигар мувозинати қувваҳо ҳосил шавад. Ба туфайли ин амали доимии ҷуброни компенсатори фишор ҷараёни доимӣ ба даст меояд. Барои назорат кардани ҷараёни тавассути клапан дар ҳар ду самт, дар зери ин клапани назорати ҷараён лавҳаи сэндвичии росткунаки Z4S 6 насб карда мешавад.
Сохтори клапани назорати ҷараёни 2FRM 6-20B/...M...
Навъи 2FRM 6A..-20B/..R
Вазифаи ин клапан асосан бо клапани навъи 2FRM 6 B..-20B/..M якхела аст.
Аммо, ин навъи клапани назорати ҷараён бо порти беруна таъмин карда шудааст, ки имкон медиҳад компенсатори фишор (4) тавассути порти P(11) пайваст шавад. Фишори беруна, ки дар бандари Р(11) тавассути сурохии (10) амал мекунад, компенсатори фишорро (4) бар зидди кувваи пружинаи фишурда (6) баста нигох медорад. Вақте ки клапани самти пайвастшуда (9) ба кор андохта мешавад, то ҷараёнро аз P ба B иҷозат диҳад, назорати ҳалқаи пӯшида ба мисли навъи 2 FRM 6 B ба даст меояд. Ҳамин тариқ, ҷаҳиш дар оғозёбӣ пешгирӣ карда мешавад.
Ин версия бо пӯшидани берунии компенсатор танҳо барои назорати ҳисобкунак истифода мешавад.
Ҷараёни бозгашти озод аз бандари В ба А тавассути клапани чек (8) сурат мегирад.
Сохтори клапани назорати ҷараёни 2FRM 6A..-20B/..R
Намунаҳои татбиқ
Аломати клапани идоракунии ҷараёни 2-ҷониба 2FRM 6
