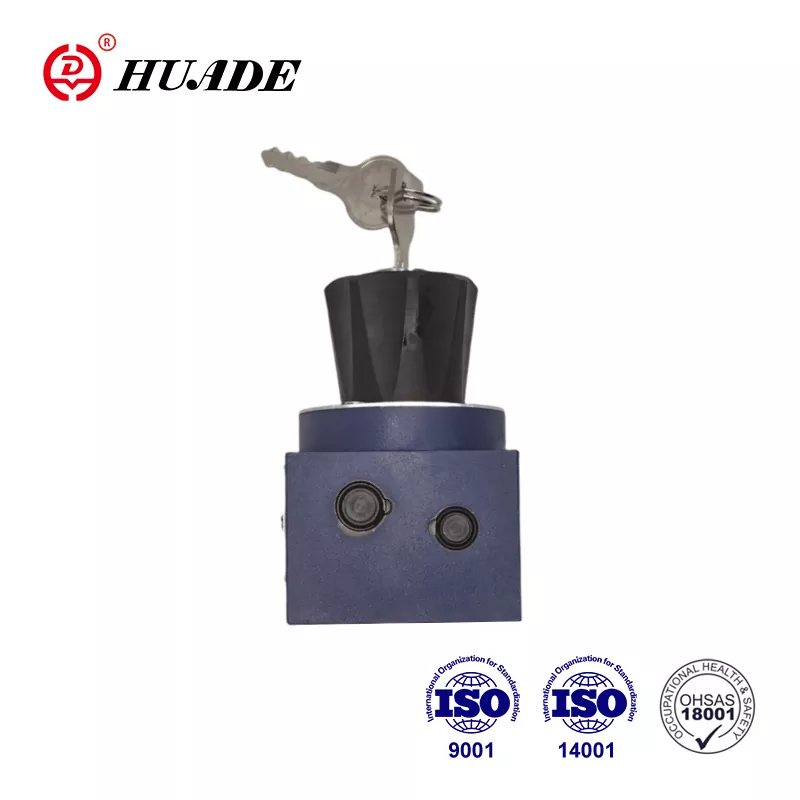

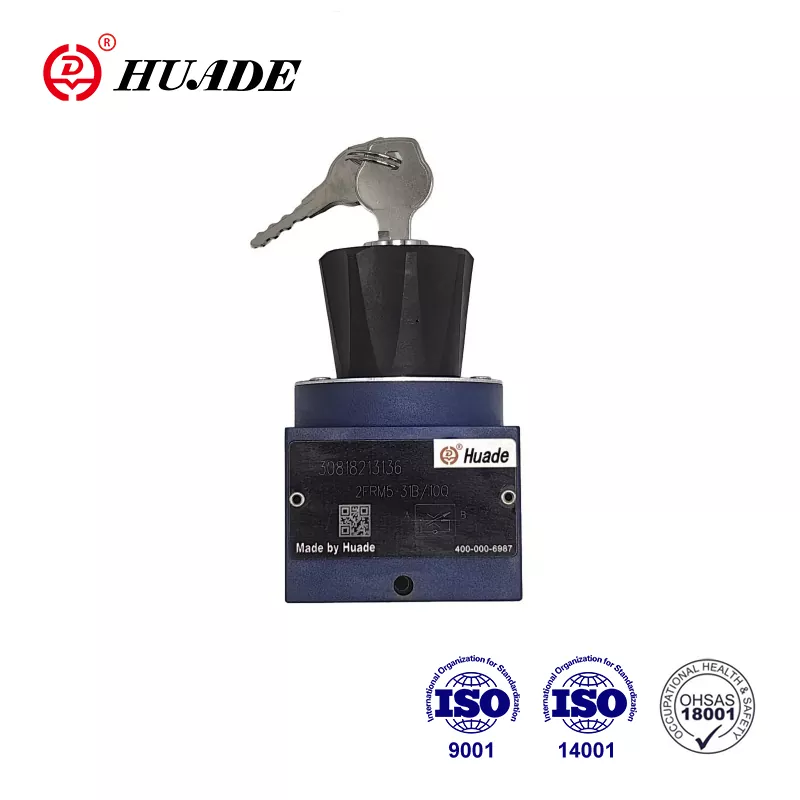

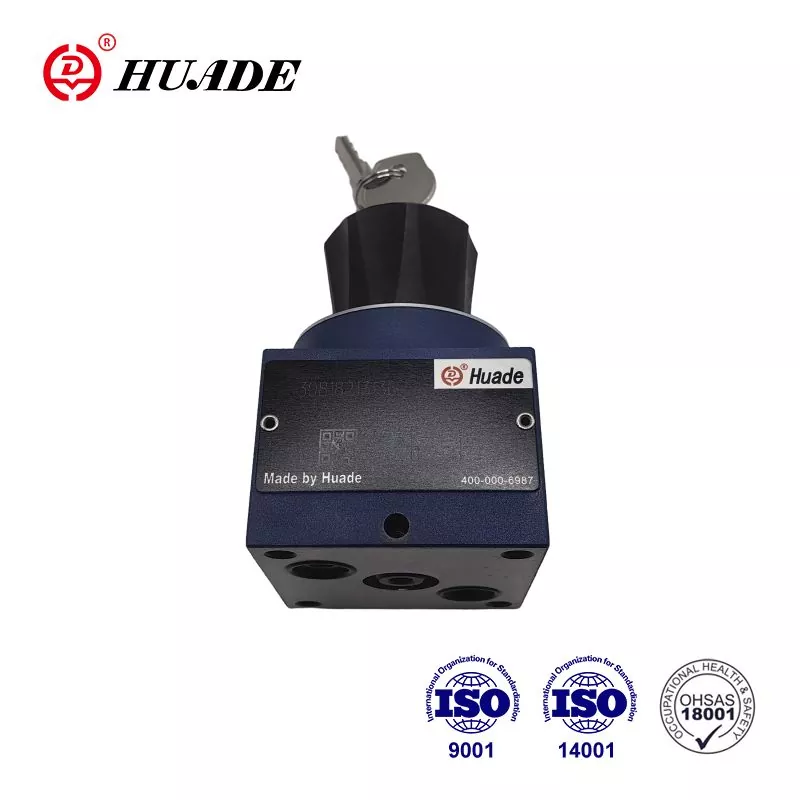

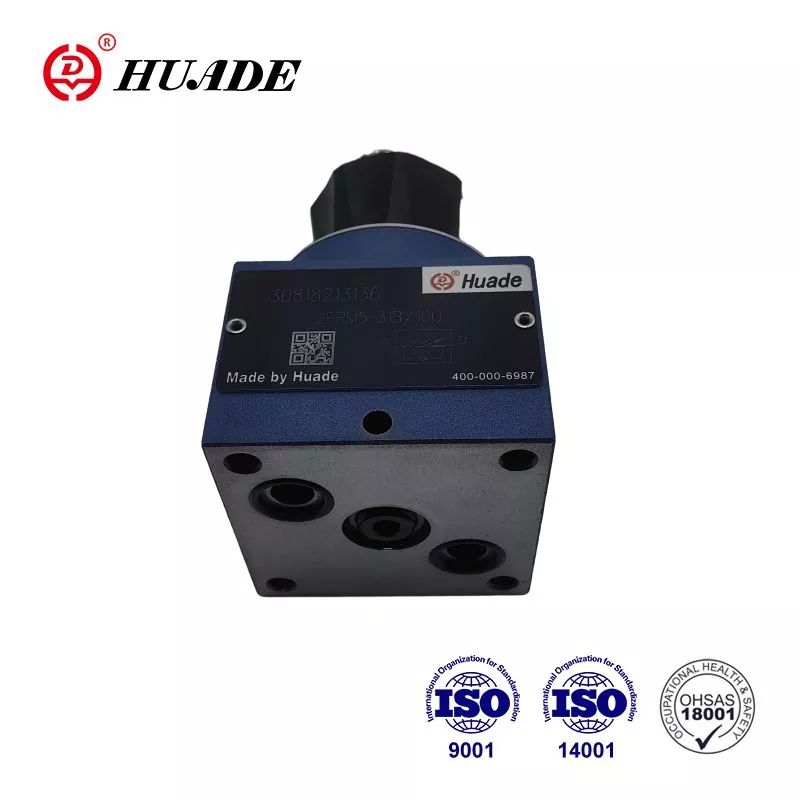

Клапани ҷараёни 2FRM як клапани назорати ҷараёни дуҷониба мебошад. Он барои пошидан истифода мешавад. Huade® воқеан бренди боэътимод дар Чин аст. Тавассути ду ҳамкории дарозмуддат бо Rexroth, клапанҳои назорати ҷараёни Huade® бо ҳамон силсилаи пешниҳодкардаи Rexroth мувофиқанд. Новобаста аз он ки дар сифати маҳсулот, навовариҳои технологӣ, хизматрасонӣ ба мизоҷон ё эътибори бренд, Huade Hydraulic хуб кор кардааст ва аз бозор ва истеъмолкунандагон эътибори васеъ ба даст овард.
|
Генерал |
|
|
Моеъи гидравликӣ |
Равғани маъданӣ (барои мӯҳри NBR) ё эфири фосфат (барои мӯҳри FPM) |
|
Диапазони ҳарорат (℃) |
-30 то +80 |
|
Диапазони часпак (мм ²/с) |
10 ба 800 |
|
Плиткаи сэндвичии росткунҷа |
|
|
Ҷараён.макс (Л/дақ) |
15 |
|
Фишори корӣ (МПа) |
то 21 |
|
Фишори крекинг (МПа) |
0.1 |
|
Вазн (кг) |
0.6 |
|
Клапани назорати ҷараёни 2-роҳ |
||||||||
|
Ҷараён. кв макс (Л/дақ) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p бо ҷараёни озоди бозгашти B → A, qv -вобаста (МПа) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Назорати ҷараёни |
ҳарорати муътадил |
±5% |
±3% |
± 2% |
||||
|
фишори устувор (то |
±2% |
4% |
||||||
|
Фишори корӣ, макс.- порти А (МПа) |
ба 21 |
|||||||
|
Диапазони ҳадди ақали фарқияти фишор (МПа) |
0,3 то 0,5 |
0,6 ~ 0,8 |
||||||
|
Дараҷаи ифлосшавӣ (мкм) |
25 (Q<5L/дақ) |
10 (Q < 0,5 л/дақ) |
||||||
|
Вазн (Кг) |
1.6 |
|||||||
Вижагиҳо:
▶ Намунаи интиқол ба DIN 24 340, аз A,ISO 4401 ва CETOP - RP 121H
▶ Маҳдудкунандаи зарбаи компенсатори фишор, ихтиёрӣ
▶ Коҳиши ҷаҳиши оғозёбӣ
▶ Назорати ҷараён дар ҳар ду самт бо истифода аз табақи сэндвичии ислоҳкунанда
▶ Тугмаи гардиши қулфшаванда
Ариза:
Клапани назорати ҷараён, навъи 2FRM як клапани назорати ҷараёни дуҷониба мебошад, ки барои дроссел истифода мешавад ва аз фишор ва ҳарорат таъсир намерасонад.
Клапани дутарафаи назорати ҷараёни 2FRM асосан аз корпус (1), элементи танзимкунанда (2), сӯрохи (3), компенсатори фишор (4) ба таври ихтиёрӣ бо маҳдудкунандаи зарба ва инчунин клапани чек (5) иборат аст ва барои дроссел истифода мешавад. ҷараён дар фишори паст ва вобастагии ҳарорат.
Қисмати дросселӣ бо гардиши болти каҷ (7) муқаррар карда мешавад. Барои доимии ҷараён аз фишор дар нуқтаи дроссел (8) компенсатори фишор (4) пайваст карда шудааст. Истиқлолияти мӯътадил натиҷаи он аст, ки нуқтаи дросселӣ ҳамчун сӯрохи сохта шудааст.
Бозгашти ҷараёни озод аз В ба А тавассути клапани чек (5) сурат мегирад.
Барои расидан ба ҷараёни идорашавандаи клапан дар ҳар ду самт имкони насб кардани тахтаи сэндвичии росткунҷаи навъи Z4S дар зери клапани назорати ҷараён мавҷуд аст.
Сохтори клапани назорати ҷараёни 2FRM 5
Аломати клапани назорати ҷараёни 2FRM 5
