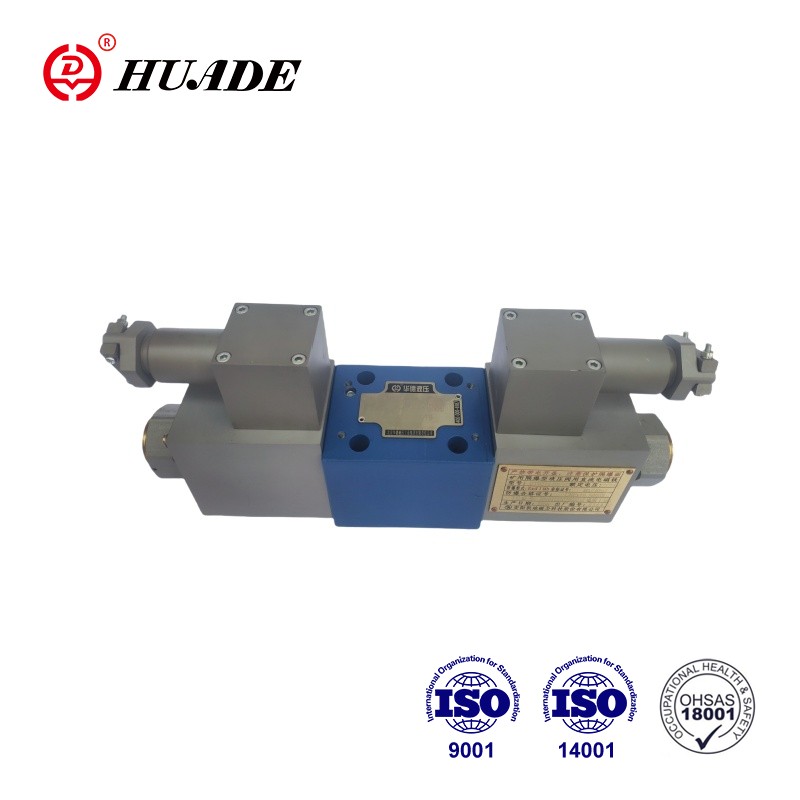

Клапанҳои мутаносиби самти таркиш аз Huade 4WRA 6-2X клапанҳои мутаносиби самти 4/2 ва 4/3-роҳӣ мебошанд. Онҳо ҳамчун ҷузъҳои бевосита идорашаванда барои насби зерплата тарҳрезӣ шудаанд. Онҳо тавассути электромагнитҳои мутаносиб бо риштаи марказӣ ва ғалтаки ҷудошаванда фаъол карда мешаванд. Дар solenoids назорат ё б электронии назорати беруна. Ин клапани 4WRA 6-2X дорои доираи васеи барномаҳо мебошад, асосан дар минтақаҳое, ки назорати дақиқи ҷараёни системаи гидравликӣ, фишор, суръат ва дигар параметрҳо заруранд.
| Гидравликӣ | |||
| Насбкунӣ | Ихтиёрӣ, беҳтараш уфуқӣ | ||
| Андозаи номиналӣ | 6 | 10 | |
| Вазн (кг) | 4WRA...2X | 2 | 6.6 |
| Ҷараёни номиналии Qvnom дар △p = 10 бар (L/min) | 7, 15, 26 | 30, 60 | |
| Гистерезис (%) | ≤5 | ||
| Фосилаи бозгашт (%) | ≤1 | ||
| Ҳассосияти посух (%) | ≤ 0,5 | ||
| Фишори ҳадди аксар | Портҳои A, B, P (бар) | 350 | |
| Порт T (бар) | 210 | ||
| Моеъи фишор | Равғани маъданӣ (HL, HLP) ба DIN 51524 | ||
| Дигар моеъҳои фишор мувофиқи дархост! | |||
| Диапазони ҳарорати ҳавои муҳити зист (℃) | 4WRA...2X | -20°C то 70°C(-4°F то 158°F) | |
| Диапазони часпак (мм2/с) | 20 то 380 (беҳтараш 30 то 46) | ||
| Синфи тозагии моеъ | NAS1638 class9 ё ISO 4406 синфи 20/18/15 | ||
| Электрикӣ | ||||
| 1) Маълумоти электромагнитӣ | ||||
| Навъи шиддат | DC | |||
| Сигнали арзиши фармон барои 4WRA | ±10Vor4~20mA | |||
| Макс.ҷараён барои як соленоид (A) | 2.5 | 1.5 | 0.8 | |
| Муқовимати кати электромагнитӣ (Ω) | Арзиши хунук дар 20 ° C | 2 | 4.8 | 19.5 |
| Арзиши максималии гарм | 3 | 7.2 | 28.8 | |
| Вазифа (%) | ED100% | |||
| Ҳарорати максимум (℃) | 150 | |||
| Муҳофизати клапан ба EN60529 | IP 65 | |||
| 2) электроникаи идоракунӣ | ||||
| Баландкунанда | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Шиддати таъминот (V) | Шиддати номиналӣ | 24 | ||
| Арзиши маҳдудкунандаи поён | 21/22 (4WRA) | |||
| Арзиши маҳдудияти болоӣ | 35 | |||
| Истеъмоли қувваи пурқувват (A) | Imax | <1.8 | ||
| Ҷараёни импулс | 3 | |||
Вижагиҳо:
▶Клапани мутаносиби самти мустақим барои идора кардани самт ва бузургии ҷараён
▶Барои васлкунии зеризаминӣ: Намунаи интиқол ба ISO4401 мувофиқ аст
▶ Фаъолсозӣ тавассути электромагнитҳои мутаносиб бо риштаи марказӣ ва чархаи ҷудошаванда
▶Спули идоракунандаи баҳорӣ
Ариза:
Клапани мутаносиби самти таркиш 4WRA 6-2X-ро дар истеҳсоли мошинҳои вазнин, асбобҳои мошинсозӣ, автоматизатсияи саноатӣ истифода бурдан мумкин аст.
Клапанҳо асосан аз инҳо иборатанд: Корпус (1) бо сатҳи васлкунӣ, Спули идоракунӣ (3) бо пружаҳои фишурда (2), Соленоидҳо (4) бо риштаи марказӣ.
Ҳангоми аз барқ хоста шудани электромагнитҳо (4), чархи идоракунӣ (3) тавассути пружинаҳои фишурдашаванда (2) дар ҳолати марказӣ нигоҳ дошта мешавад.
Фаъолияти мустақими чархаи идоракунӣ (3) тавассути фаъол кардани яке аз электромагнитҳои мутаносиб (4) масалан. назорати рости электромагнит, пас аз он ба тарафи чап ҳаракат кардани спирали идоракунӣ (3) мутаносибан ба сигнали вуруди электрикӣ ва пайвастшавӣ аз Р ба А ва В ба Т тавассути буришҳои сӯрохимонанди дорои хусусияти ҷараёни прогрессивӣ.
4WRA(E)...A-2X 2 клапанҳои мавқеъи ивазшаванда танҳо бо электромагнитҳои "a" муҷаҳҳаз шудаанд. Дар ҷои электромагнитҳои мутаносиби "b" сими (6) насб карда шудааст.
Рамзҳои аз таркиш тобовар клапан самти мутаносиб 4WRA 6-2X
