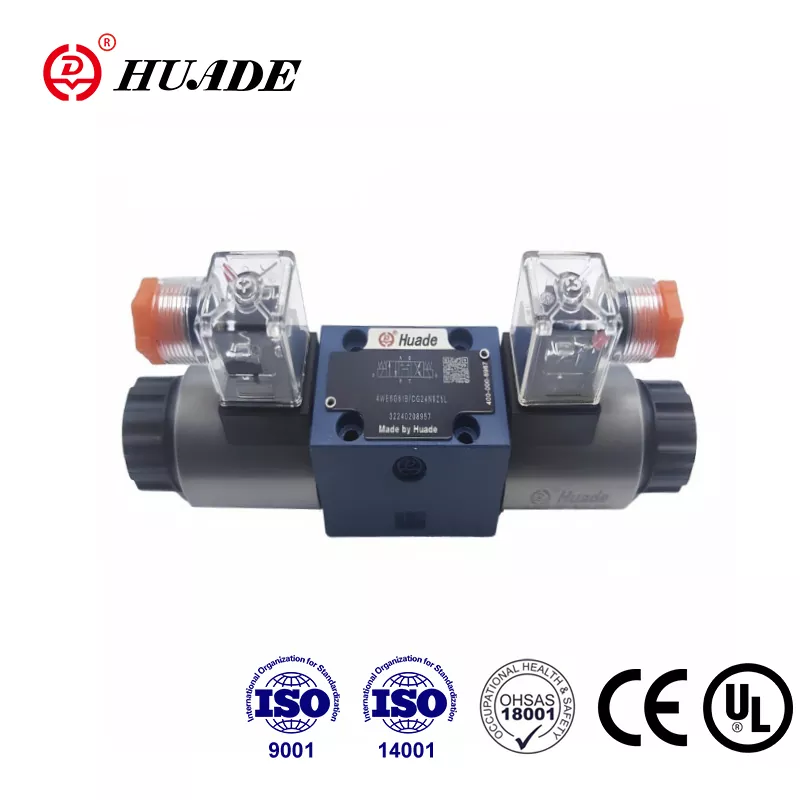

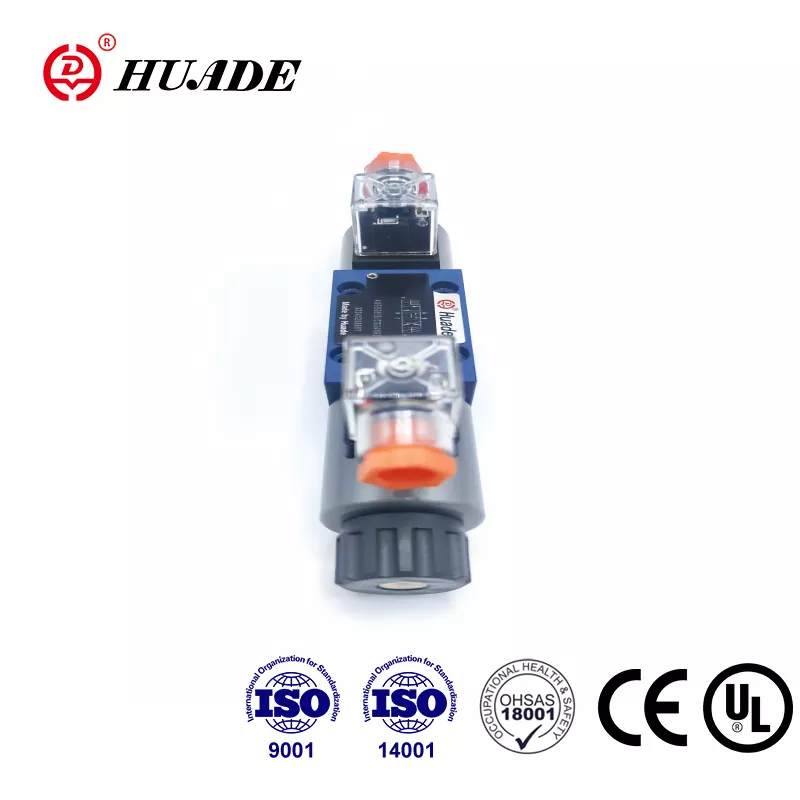

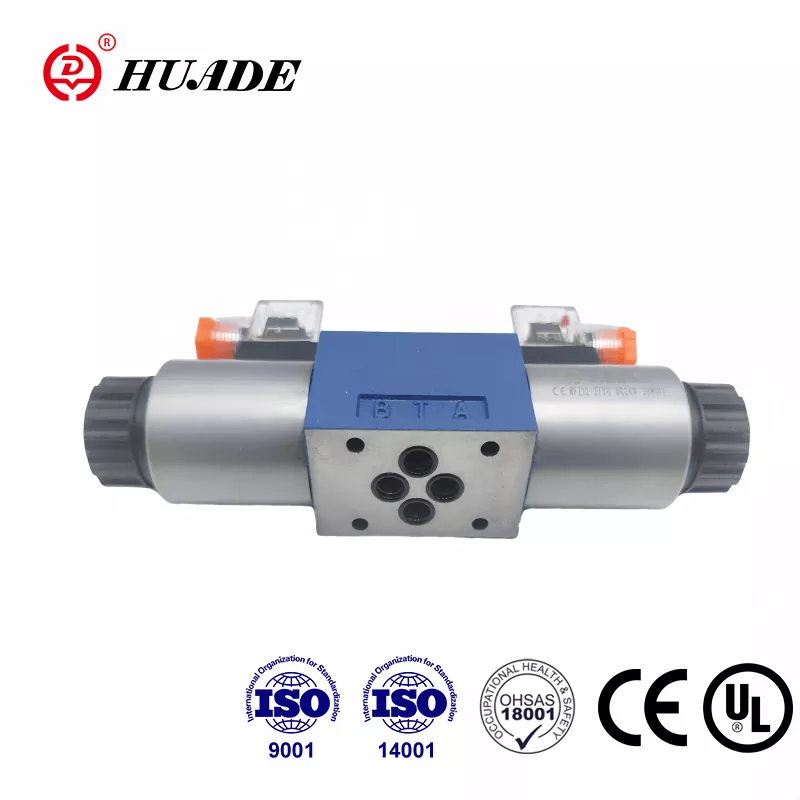

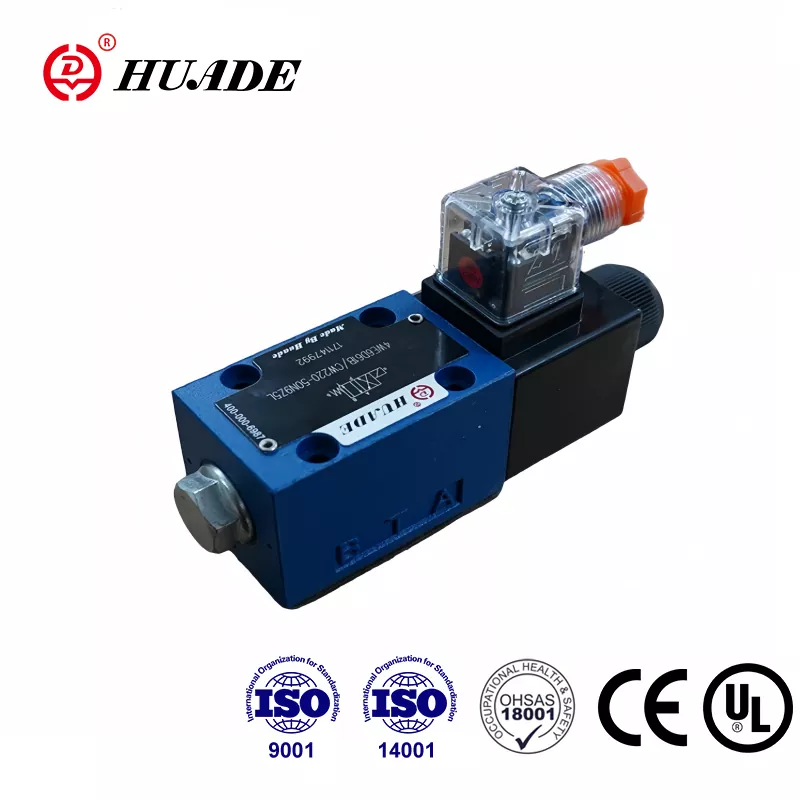

Ба туфайли ду ҳамкории дарозмуддат бо Rexroth аз соли 1979, клапани самти Huade® 4WE 6 як алтернативаи дастрас ба ҳамон модели Rexroth мебошад. Ин яке аз клапанҳои самти маъмултарин ва васеъ истифодашаванда мебошад. Huade дорои 750 таҷҳизоти пешрафтаи аз тамоми ҷаҳон воридшуда ва системаи қатъии санҷиш барои таъмини иҷрои аълои клапанҳои гидравликии он мебошад. Системаи идоракунии R&D ва истеҳсолот ба ISO9001, ISO14001 ва ISO45001 мувофиқат мекунад. Ҳама клапанҳои самти электромагнитӣ аз CE сертификатсия шудаанд. Клапанҳои гидравликии Huade® дар мошинҳои муҳандисӣ ва сохтмонӣ, металлургия, асбобҳои мошинсозӣ, ҳифзи муҳити зист, киштисозӣ, аэрокосмос, транзити роҳи оҳан, нафту нефту кимиё, саноати ҳарбӣ ва дигар соҳаҳо дар Чин васеъ истифода мешаванд.
|
Гидравликӣ |
|||
|
Фишори ҳадди аксар Портҳои A,B,P (Мпа) |
то 35,0 |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
бо рамзҳои A ва B, порти T бояд ҳамчун бандари дренаж истифода шавад |
|||
|
Ҳаҷми максимум (л/дақ) |
80(-);60(～) |
||
|
Моеъи фишор |
Равғанҳои минералӣ ё эфири фосфат |
||
|
Диапазони часпакӣ (мм2/с) |
2,8 ~ 500 |
||
|
Диапазони ҳарорати моеъи фишор （℃） |
-30～+80 |
||
|
Дараҷаи ифлосшавӣ |
Дараҷаи ҳадди иҷозати ифлосшавии моеъи гидравликӣ ба синфи NAS 16389. |
||
|
Электрикӣ |
|||
|
Навъи шиддат |
DC |
AC 50/60Hz |
|
|
Шиддати дастрас (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Гц |
||
|
Истеъмоли барқ (Вт) |
30 |
||
|
Қувваи нигоҳдорӣ (VA) |
- |
50 |
|
|
Қувваи фаъол (VA) |
- |
220 |
|
|
Вазифа |
пайваста |
||
|
Вақти гузариш ба IS0 6403 |
ДАРОМАД (мс) |
25 ба 45 |
10 то 20 |
|
ХОМӮШ (мс) |
10 то 25 |
15 то 40 |
|
|
Муҳофизат ба DIN |
IP 65 |
||
|
Басомади гузариш (сикл/с) |
то 15000 |
то 7200 |
|
|
Бо пайвастҳои барқӣ барандаи муҳофизатӣ (PE) |
|||
Вижагиҳо:
▶ Варианти баландсифати клапанҳои мустақими электромагнитӣ
▶ Соленоидҳои доимии доимӣ ё AC тар бо печи ҷудошаванда
▶ Катали электромагнитӣ метавонад тавассути 90 ° гардиш карда шавад
▶ Ҳангоми иваз кардани катуш камераи фишорро кушодан шарт нест
▶ Пайвастҳои барқӣ ҳамчун пайвастҳои инфиродӣ ё марказӣ
▶ Барқароркунии дастӣ, ихтиёрӣ
▶ Намунаи интиқол ба Din 24 340 form A, ISO 4401 ва CETOP - RP 121H
Ариза:
Клапанҳои самти навъи 4WE 6 D клапанҳои самти самти электромагнитӣ мебошанд. Онҳо оғоз, қатъ ва самти моеъро назорат мекунанд.
Аслан клапанҳои идоракунии самт аз корпус (1), як ё ду электромагнит (2), спирали идоракунӣ (3) ва як ё ду пружаи бозгашт (4) иборатанд. Дар ҳолати бебарқӣ чархаи идоракунӣ (3) дар ҳолати бетараф ё ибтидоӣ ба воситаи пружинаҳои бозгашт (4) нигоҳ дошта мешавад (ба истиснои чархҳои импулс). . Қувваи электромагнитҳо (2) ба воситаи плунжер (5) дар чархи идоракунӣ (3) амал мекунад ва онро аз мавқеи нейтралии худ ба ҳолати ниҳоии зарурӣ тела медиҳад. Ин ҷараёни озодро аз Р ба А ва В ба Т ё Р медиҳад. ба Б ва А ба Т.
Вақте ки электромагнит (2) аз қувваи барқ хомӯш карда мешавад, чархаи идоракунӣ (3) ба воситаи пружинаҳои бозгашт (4) ба ҳолати нейтралии худ бармегардад.
Тағйирёбии ихтиёрии дастӣ (6), имкон медиҳад, ки чархаи идоракуниро (3) бидуни нерӯи барқ ба электромагнит ҳаракат кунад.
Диаграммаи сохтори WE 6 61B
