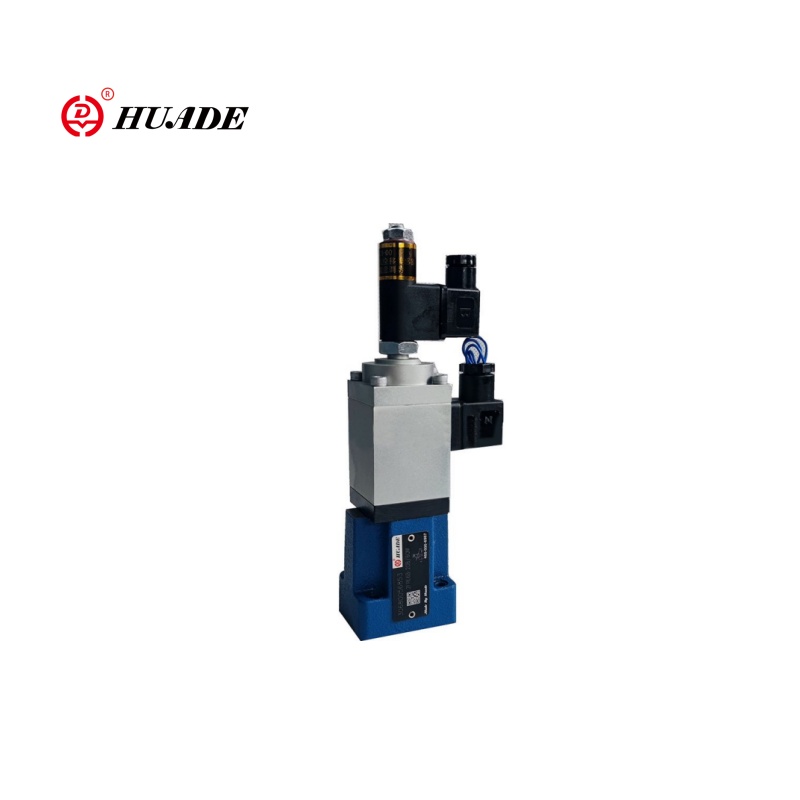

Варианти назорати мутаносиб 2fre6

2Freal 2Freal 2FROUPEATEAL 6 НАЗОРАТИ САНОСАТҲО САРМОЯТРО НИГОҲ ДОРАД САРДАНИ РӮЗИ НАЗОРАТҲО НАЗОРАТ. 2fre6 Вилъимаи мутаносиб вазифаи ҷуброни фишор дорад, ки метавонад сатҳи ҷараёни ҷараёни тағирот ба фишор зарар нарасонад ва сатҳи мӯътадили амалро нигоҳ дорад. Ин клири 2Fre6 барои системаҳои гидротехникӣ бо фазои маҳдуд ва барои танзими ҷараёни зарурии ҷараён мувофиқ аст.

Параметрҳои истеҳсоли қавии назорати мутаносиб 2fre6

Гидротехникӣ
Гистерезез	<± 1% qmax
Такроран	<1% qmax
Дараҷаи ифлосшавӣ (мкм)	≤20
Моеъи фишор	Равғани минералӣ (барои MEBR), Exter Phosphat (барои мӯҳри FPM)
Диапазонӣ (мм)2/ с)	2.8 то 380
Гирифтани ҳарорати моеъ (℃)	-20 ~ + 70
Насб	иловагӣ
Электрик
Навъи шиддат	Дк
Муқовимати coil-и solnenoid (ω)	Арзиши хунук дар 20 ℃ 5.4, макс гарм 9.2
Макс. Қудрат (VA)	50
Indurettimes (mh)	6 то 8
Басомади Oscillator (hz)	2.5

Хусусияти маҳсулот ва истифодаи Valve 2-и мутаносиб 2fre6

Вижагиҳо:

▶ клов бо ҷуброни фишор барои фишори истифодаи ҷараён

▶ Санобар номусоид тавассути Solenimoid мутаносиб

▶ бо мавқеи барқии барқӣ Фикрҳои кафедраи назоратӣ

▶ Ҷойгир кардани мавқеи трансдукер метавонад ба меҳнати сифр кардани нуқтаи сифрии гулҳои идоракунӣ осон бошад, бе ламси электронӣ (электрикӣ (электрикӣ-электрикӣ)

Назорати ҷараён дар ҳарду самт бо истифода аз табақи сутунмуддат имконпазир аст

Ариза:

2фо 2frement 2Fre6-ро дар автоматикунонии мутаносибан дар автоматикунонии мутаносибан ва асбобҳои мошинсозӣ, экскаваторҳо ва дигар техникаҳои муҳандисӣ, металлургия ва лабораторияҳо ва лабораторияҳо ва лабораторияҳо васеъ истифода мешаванд.

 Функсия ва бахши Валҳои назорати мутаносиб 2fre6

Навъи 2Fre ... Венсурҳои назорати мутаносиб вазифаи 2-ро доранд. Онҳо метавонанд аз арзиши фармони барқ истифода кунанд, танзими ҷараёни фишор ва ҳарорат ҷуброн карда шавад.

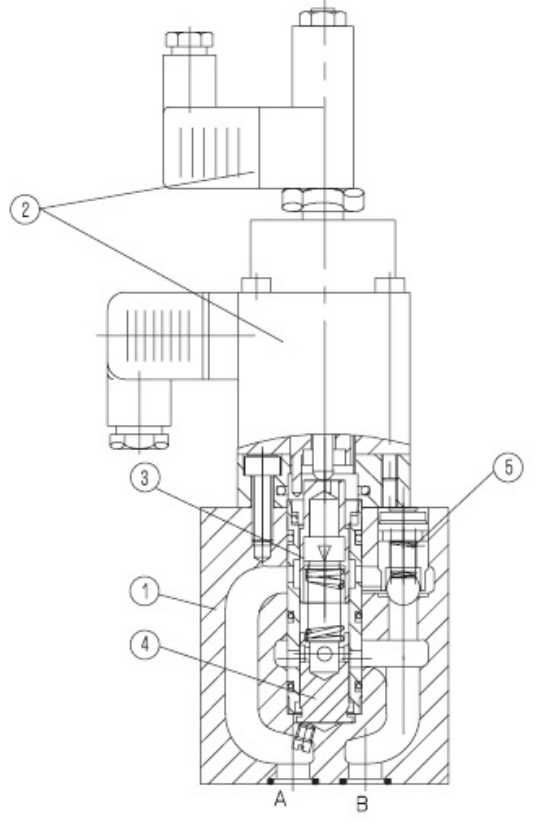

Онҳо асосан аз манзил иборатанд (1), solenimoid мутаносибро трансвизатсия (2), андозагирии орифодии (3), ҷуброни фишор (4) ва инчунин клапанатури ихтиёрӣ (5).

Варианти назорати мутаносиб 2Fre 6 B

Танзими ҷараён муайян карда мешавад (0 то 100%) дар Потентейи арзиши фармон. Арзиши фармони амалӣ тавассути AMPLIFIORES ва инчунин solenomation мутаносиб, ашёи андозагириро (3) танзим мекунад. Мавқеи ашёи андозагирӣ (3) бо трансвизери мавҷудаи коғазӣ ба даст оварда мешавад. Ҳар гуна тамғаи арзиши фармоиш аз ҷониби назорати фикру мулоҳиза ҷуброн карда мешавад.

Ҷубронпулии фишор Ҷараён аст, аз ин рӯ бори гарон.

Аз сабаби тарҳрезии ашёи андозагирӣ коҳиш меёбад.

Дар як арзиши 0% фармони оташнишинӣ пӯшида аст.

Дар сурати гум кардани қувва ё танаффуси кабел дар трансдукер армати андозагирӣ пӯшида мешавад.

Аз 0% фармони фармони Gount Store Extore имконпазир аст. Тавассути ду пӯсида дар амллифери электрикӣ, кушодани ченкунӣ ва бастани андозагириро таъхир кардан мумкин аст b

Orefe.

Тавассути Vial Creve (5) ҷараёни озод аз B ба A.

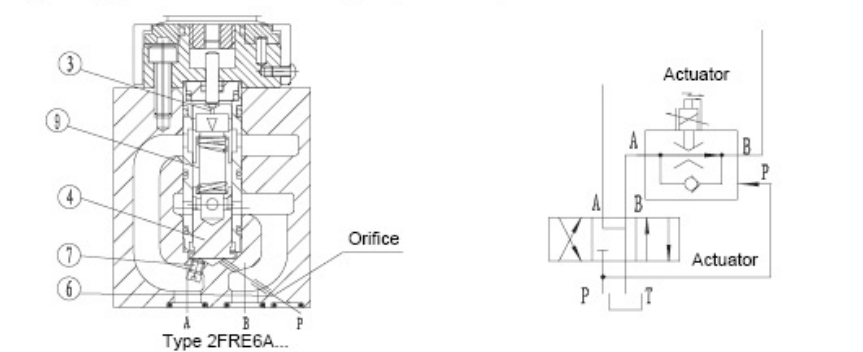

Навъи клапазани мутаносиб 2Fre 6 A:

Вазифаи ин клапан дар Принсипи якхела аст, ки навъи 2Fre 6 B:

Барои хомӯш кардани ҷаҳиши оғозшуда ҳангоми андозагирии андозагирии (3) (арзиши фармон> 0%) кушода аст, барои нигоҳ доштани ҷубронпулии фишор (4), ки тавассути бандари Port P (6) баргузор мешавад. Пайвасти дохилӣ (7) байни португи а ва ҷуброни фишор (4) васл карда шудааст. Тавассути бандари берунӣ P (6) фишор дар портҳои роҳнамо (8), ки ҷуброни ҳаҷмро (8) амал мекунад ва онро дар ҳолати пӯшида нигоҳ медорад (9) дар ҳолати пӯшида. Агар клапанаи роҳнамо (8) аз саҳзаи PT TO ва B гузаред, пас ҷуброни фишор (4) аз ҳолати пӯшида ҳаракат мекунад

ба мавқеи танзимшаванда ва ҷаҳиши оғоз ба ин васила пешгирӣ карда мешавад.

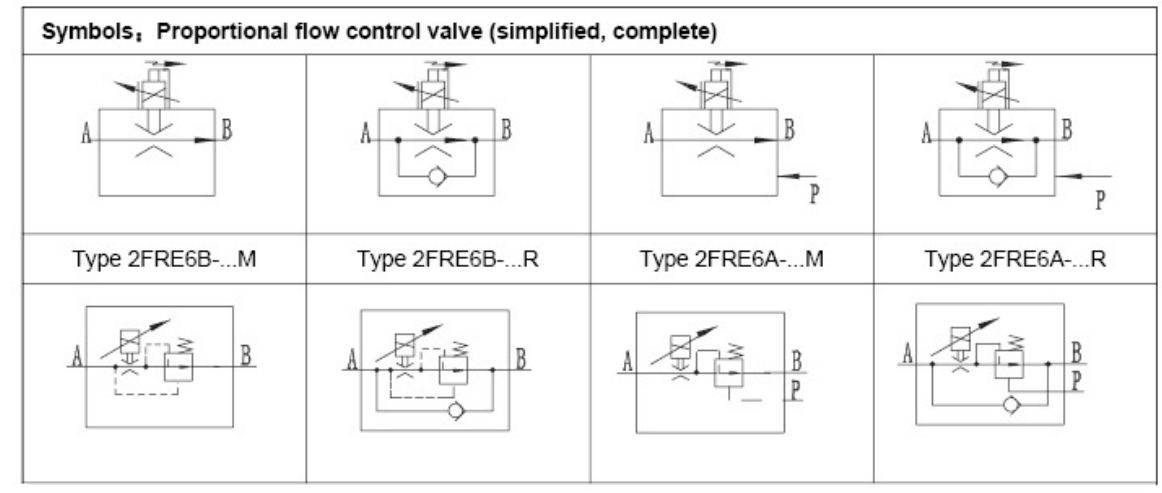

Рамзҳои ваннаи назорати мутаносиб 2fre6
